R$39.00
| 📦 Modelo | Projeto Caixa d’Água Elevada com Reserva de Incêndio — Volume 22000 Litros, Cisterna e Poço Artesiano em DWG (Elevated Water Tank 22000L with Fire Reserve, Cistern and Well DWG) |
| 📐 Parâmetros | Reservatório elevado de 22000L (2x11000L) com compartimentação de níveis: Consumo de 10000L (2x5000L, cota N.A. 1,09m) e Reserva Técnica de Incêndio de 12000L (2x6000L, cota N.A. 1,33m), lâmina útil de 2,42m e altura total interna de 2,70m (folga de 0,28m); Cisterna inferior de 10000L (2x5000L, h útil = 1,00m); Poço artesiano de 40,00m de profundidade em tubo e filtro geomecânico 6″; Eletrobomba submersa 5 CV; Motor-bomba de recalque 2 CV (Q=8,00 m³/h, Hman=13 mca); Barriletes Ø 85mm, Ø 40mm e Ø 32mm |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Pranchas Executivas em PDF prontas para plotagem técnica |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 5626 (instalações prediais de água fria), ABNT NBR 13714 (sistemas de hidrantes e mangotinhos para combate a incêndio – RTI), ABNT NBR 12218, ABNT NBR 6492 e Instruções Técnicas (IT) dos Corpos de Bombeiros Militares |
| 🏗️ Configuração | Sistema hidromecânico integrado completo: captação subterrânea em lençol profundo via poço tubular de 40m, armazenamento inferior na cisterna de 10000L com sucção Ø 40mm e válvula de pé com crivo Ø 1.1/4″, elevação por recalque motorizado 2 CV Ø 32mm e distribuição gravitacional com RTI inviolável de 12000L |
| 📥 Inclui | 📐 Planta baixa do térreo (caixa d’água, cisterna 10000L e abrigo do poço), planta de cobertura com alçapão estanque e boia 1″, planta do barrilete inferior Ø 85mm, corte vertical esquemático cotado com N.A. consumo e N.A. incêndio, escada marinheiro, carimbo Loogipro e notas de proteção autoral (Lei 9.610/1998) |
| 🚦 Verificações | Separação mecânica de cotas garantindo 12000L exclusivos para hidrantes, dimensionamento de sucção e recalque, perda de carga do barrilete Ø 85mm, extravasor/limpeza Ø 40mm e pranchas configuradas em escalas técnicas reais (1:50 e 1:75) |
| 🏢 Aplicação | Engenheiros civis, projetistas hidrossanitários, loteamentos, galpões logísticos, agroindústrias, indústrias, postos de combustíveis e edificações comerciais com exigência legal de PPCI/Bombeiros |
| ⚠️ Escopo | O projeto fornece o detalhamento hidráulico, funcional e de níveis de reservação de referência. Não inclui memória de cálculo estrutural dos pilares de sustentação da torre, laudos de outorga hidrogeológica do poço nem emissão de ART/RRT de execução |
O projeto de Caixa d’Água Elevada com Reserva de Incêndio (Elevated Water Tank with Fire Reserve, Cistern and Well DWG) é uma documentação executiva completa e detalhada em AutoCAD (.dwg) desenvolvida para engenheiros projetistas hidrossanitários, calculistas civis, instaladores e construtoras que exigem total conformidade técnica no abastecimento predial e na segurança contra sinistros. O projeto resolve a integração física, funcional e mecânica de uma Caixa d’Água Elevada com Reserva de Incêndio com volume útil de 22000 litros (dividida em células conjugadas de 2 x 11000L), uma cisterna subterrânea de 10000 litros (2 x 5000L) e um poço artesiano profundo com captação a 40,00 metros de profundidade.
Totalmente alinhado às diretrizes técnicas da norma ABNT NBR 5626 (Sistemas Prediais de Água Fria e Água Quente), da ABNT NBR 13714 (Sistemas de Hidrantes e Mangotinhos para Combate a Incêndio) e das Instruções Técnicas vigentes do Corpo de Bombeiros Militar para Reserva Técnica de Incêndio (RTI), este projeto elimina riscos de erro na montagem hidráulica. O desenho detalha todas as conexões, cotas verticais, diâmetros nominais em PVC, registros de gaveta (RG), válvulas de retenção horizontal (VRH) e pontos de alimentação e expurgo.
O grande destaque deste projeto executivo está no controle hidromecânico de cotas da câmara superior: o reservatório elevado de 22000L possui altura interna total de 2,70m com lâmina d’água útil de 2,42m (e folga superior de 0,28m até a tampa). A tomada da tubulação de consumo ordinário predial (barrilete Ø 85 mm) foi rigorosamente posicionada na cota superior de 1,09m (N.A. Consumo), liberando exatamente 10000 litros (2 x 5000L) para o uso diário. Assim que esse volume é consumido, a captação de consumo é desativada por gravidade, garantindo que a lâmina inferior de 1,33m (N.A. Incêndio) mantenha intactos e invioláveis os 12000 litros (2 x 6000L) de RTI exclusivos para a rede de hidrantes. Modelado nativamente em AutoCAD, com layers padronizados por espessuras e cotas métricas reais, este arquivo em DWG acelera a aprovação do PPCI e a execução da obra.
A solução de Caixa d’Água Elevada com Reserva de Incêndio organiza a reservação e a distribuição de água potável através de três subsistemas totalmente conectados e automatizados:
💡 Vantagens Técnicas: A integração direta entre o poço artesiano de 40m, a cisterna inferior de 10000L e a Caixa d’Água Elevada com Reserva de Incêndio de 22000L cria um sistema autossustentável: a água do lençol abastece a cisterna inferior sob vazão contínua, enquanto o recalque automatizado mantém a cuba elevada cheia, assegurando que os 12000L de hidrantes nunca sequem.

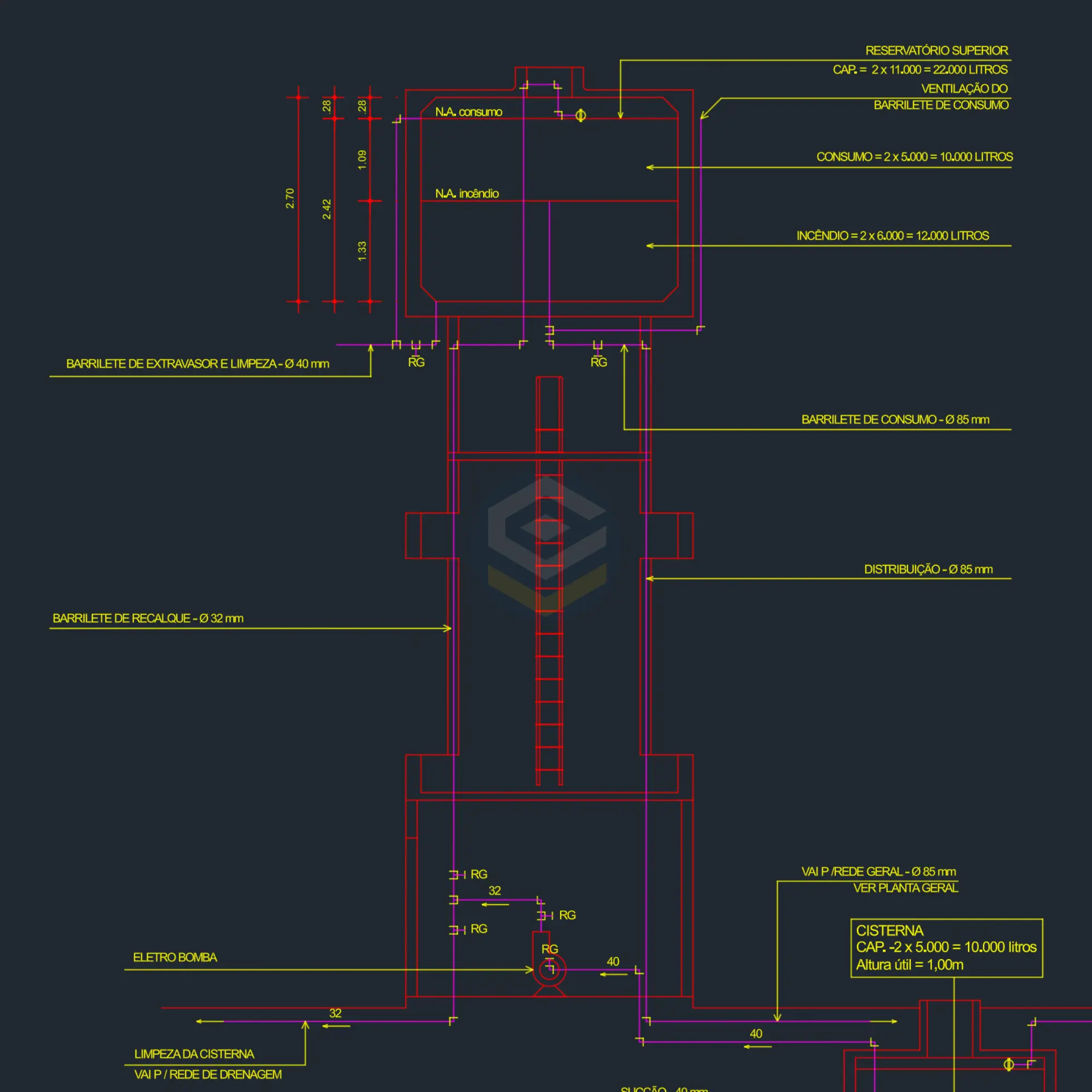

| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Planta Baixa do Térreo (Ground Plan — Well & Cistern) | Desenho cotado em escala 1:75 com a projeção da torre elevada (raio R32 e diâmetro D85), cisterna enterrada de 10000L (2,50 x 2,00m), abrigo do poço artesiano (2,80 x 2,80m), ramais de recalque Ø 32mm, sucção Ø 40mm, dreno de limpeza e conexões com a rede geral de água fria Ø 85mm. |
| Esquema Vertical Completo (Full Vertical Section) | Corte esquemático vertical cotado em escala 1:75: torre elevada com cotas da cuba (altura total de 2,70m, lâmina útil de 2,42m, N.A. consumo a 1,09m e N.A. incêndio a 1,33m), poço tubular até -40,00m, cisterna enterrada, motor-bomba 2 CV, bomba submersa 5 CV e escada marinheiro com guarda-corpo. |
| Planta Baixa da Cobertura (Roof Level Plan) | Geometria circular da tampa superior em escala 1:50 com indicação do alçapão estanque de inspeção sanitária, ventilação do barrilete e chegada da linha de recalque Ø 32 mm equipada com torneira de boia de 1″. |
| Planta Baixa do Barrilete (Manifold Layout Plan) | Detalhamento na escala 1:50 do fundo do reservatório superior com furações técnicas e manobras de registros: barrilete de consumo em PVC Ø 85 mm, extravasor/ladrão e esgotamento em PVC Ø 40 mm e registros de gaveta (RG). |
| Blocos e Legenda Técnica | Organização rigorosa de layers por diâmetros nominais e sistemas de tubulação, carimbo institucional Loogipro e notas de conformidade com a Lei de Direitos Autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1 no Model Space com pranchas cotadas em 1:50 e 1:75) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O dimensionamento hidráulico da Caixa d’Água Elevada com Reserva de Incêndio assegura a inviolabilidade da água de combate a incêndio por gravidade:
O ciclo de captação, reservação inferior e recalque automatizado foi desenhado para máxima eficiência operacional:

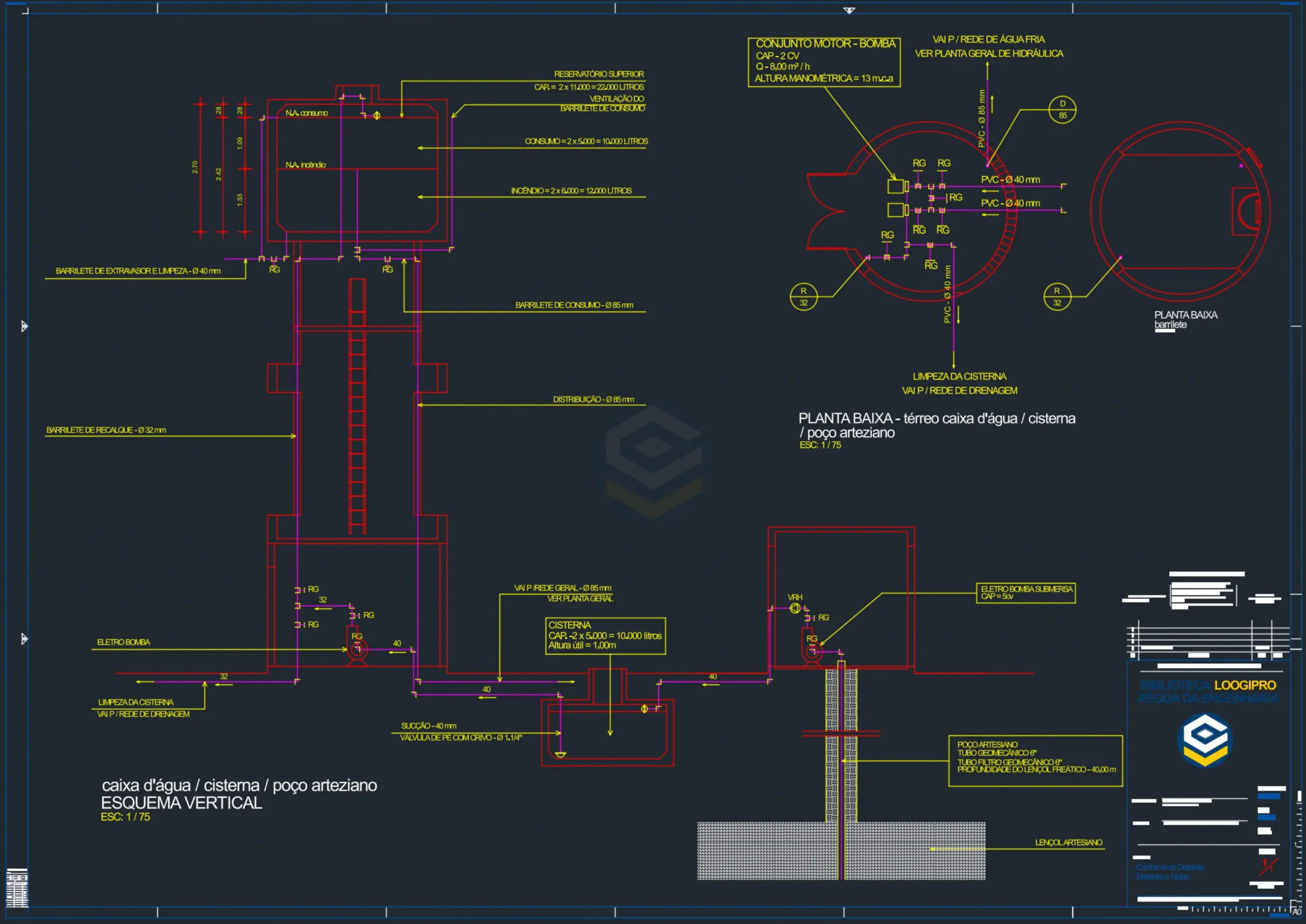

📐 Prancha Executiva em DWG — Esquema Vertical Hidráulico: Corte cotado em escala 1:75 com níveis d’água da caixa elevada de 22000L (consumo de 10000L a 1,09m e reserva de incêndio de 12000L a 1,33m), cisterna de 10000L, motor-bomba 2 CV e poço artesiano de 40m com bomba submersa 5 CV.

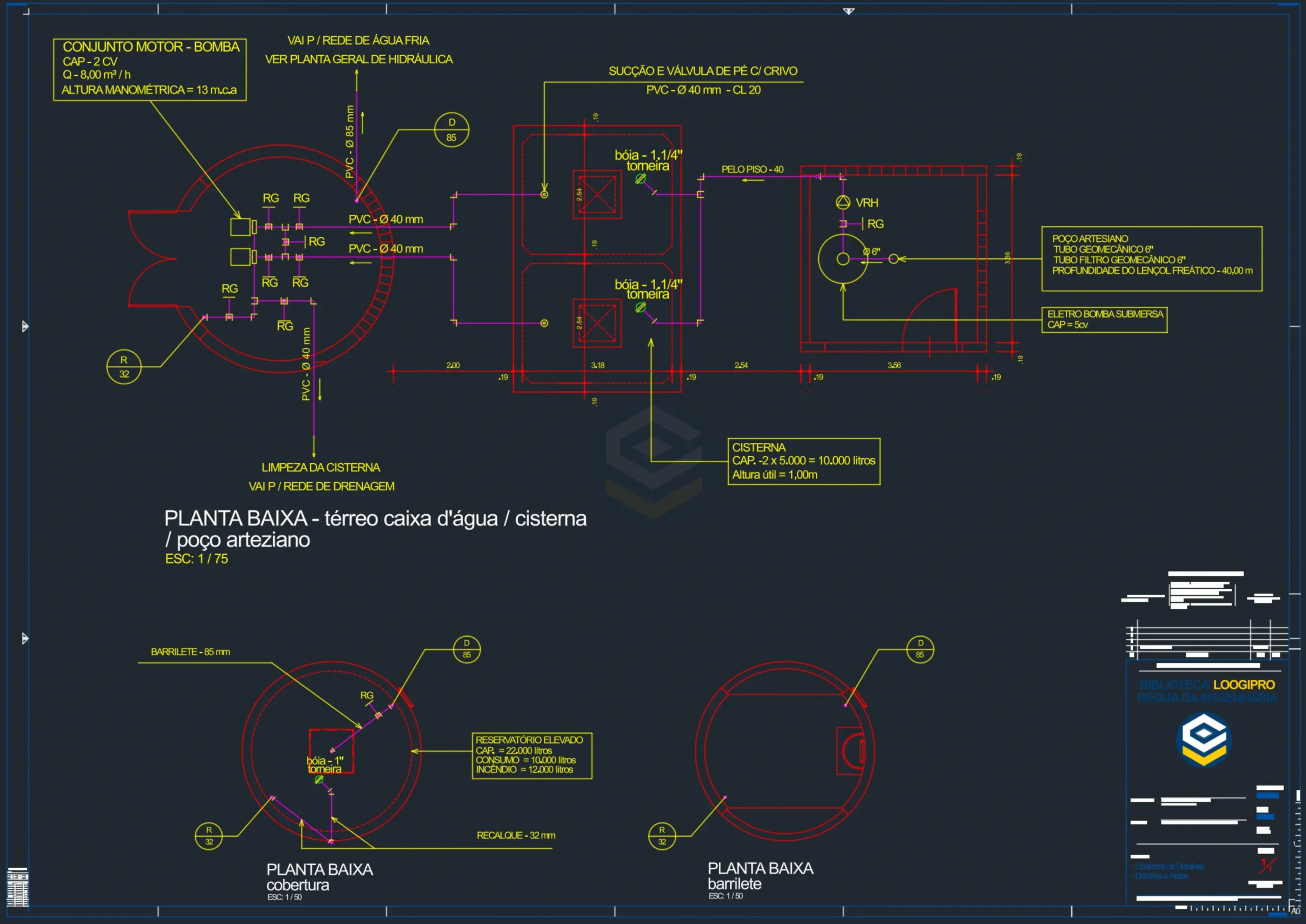

⚙️ Prancha Executiva em DWG — Plantas Baixas e Barrilete: Detalhamento da implantação térrea com cisterna de 10000L e poço, planta de cobertura com alçapão e detalhamento do barrilete inferior com registros de gaveta e prumadas Ø 85 mm.
Porque compatibilizar as exigências das normas de água fria com as instruções do Corpo de Bombeiros exige um estudo preciso de cotas de nível de sucção. Se a tomada de água de consumo for colocada na altura errada, os ocupantes esgotarão a reserva de incêndio, causando a reprovação imediata na vistoria dos bombeiros e impedindo a emissão do AVCB/CLCB.
O arquivo entrega a solução hidráulica integrada e validada:
POÇO ARTESIANO (40M / 5 CV) → CISTERNA INFERIOR (10000L) → RECALQUE 2 CV (Ø 32MM) → RESERVATÓRIO SUPERIOR (22000L) → RTI (12000L) → CONSUMO (10000L) → BARRILETE Ø 85MM
Com este projeto em DWG, você parte de um detalhamento hidráulico rigoroso, testado e pronto para aplicação em loteamentos, indústrias e empreendimentos comerciais.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o dimensionamento estrutural específico da torre de sustentação, outorga de poço e execução da obra.
O dimensionamento das fundações civis, o cálculo da pressão residual nos hidrantes mais desfavoráveis da rede externa e a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT perante o CREA/CAU são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 5626, ABNT NBR 13714, ABNT NBR 12218 e ABNT NBR 6492.
Pronto para acelerar seu projeto hidrossanitário e de combate a incêndio com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Reservatórios e Instalações Hidráulicas disponíveis na nossa biblioteca. Combine este projeto com nossas fundações e estruturas em concreto armado da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia civil, mecânica, combate a incêndio e infraestrutura hídrica, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em caixas d’água elevadas, castelos d’água em concreto, galpões industriais, armazéns graneleiros e fundações pesadas, reunindo folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais descritivos em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e instaladoras.
| O que é | Projeto executivo hidráulico de Caixa d’Água Elevada com Reserva de Incêndio (Elevated Water Tank with Fire Reserve) com reservatório de 22000L, cisterna de 10000L e poço artesiano de 40m. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e pranchas executivas em PDF vetorizado. Download imediato. |
| Palavras-chave SEO | Caixa d’Água Elevada com Reserva de Incêndio · Elevated Water Tank · Fire Reserve · Cisterna e Poço Artesiano · barrilete de incêndio · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 5626 (água fria), ABNT NBR 13714 (sistemas de hidrantes e mangotinhos – RTI) e Instruções Técnicas dos Bombeiros. |
| O que inclui | Planta baixa térreo com poço e cisterna 10000L · Esquema vertical de cotas e níveis de reservação (N.A. 1,09m e N.A. 1,33m) · Planta de cobertura com tampa estanque · Planta do barrilete com registros e prumadas Ø 85mm. |
| Geometrias atendidas | Torre elevada cilíndrica com volume total de 22000L (10000L consumo + 12000L RTI) associada a cisterna subterrânea retangular de 10000L e poço tubular profundo de 40m. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com pranchas em escalas técnicas normatizadas (1:50 e 1:75). |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de diâmetros de tubulações, volumes das cisternas, potência das bombas e carimbo institucional. |
| Saídas geradas | Desenhos vetoriais limpos prontos para aprovação em projetos de combate a incêndio (PPCI), concessionárias e execução direta por encanadores e montadores. |
| Para quem | Engenheiros civis, projetistas hidrossanitários, bombeiros civis, construtoras de condomínios, empresas de logística e indústrias. |
| Importante | O projeto atua como referência geométrica e hidromecânica. O cálculo estrutural dos apoios civis da torre e a emissão de ART/RRT de execução são de responsabilidade do profissional local contratado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva, cuja aplicação em canteiro de obras deve ser validada por profissional de engenharia qualificado com emissão de ART/RRT local.
