R$39.98
| 📦 Modelo | Projeto de Fôrmas para Pilares e Painéis Pré-Moldados 4m — DWG (Precast Column Formwork and Anchors Detailing 4m DWG) |
| 📐 Parâmetros | Fôrmas industriais para pilar lateral PIL400-F (4,00m | 0,73 m³), pilar de oitão PIO400-F (4,00m | 0,66 m³), painel pré-moldado de parede com nervuras (2,00 m³ | 5,0 tf), fôrma vertical de segunda concretagem para união (0,14 m³) e gabaritos completos de ancoragem |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Pranchas Executivas em PDF (Folhas A0) prontas para plotagem técnica |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 9062:2017 (estruturas de concreto pré-moldado), ABNT NBR 6118:2023 (estruturas de concreto), ABNT NBR 8800:2024 (estruturas de aço) e ABNT NBR 6492 (representação de projetos técnicos) |
| 🏗️ Configuração | Sistema industrial pré-fabricado para armazéns graneleiros e galpões pesados: pilares de inércia variável para conter empuxo de grãos, placas de fechamento com encaixes macho/fêmea e fixação de topo com perfil metálico I e graute |
| 📥 Inclui | 📐 Vistas cotadas e cortes transversais dos pilares (PIL400-F e PIO400-F), prancha completa da fôrma de painéis com cortes AA e BB, fôrma de concretagem de união, detalhe de fixação de parede, gabaritos de chumbadores (CH-1 a CH-3, PB-1 e SP-1), carimbo Loogipro e notas autorais (Lei 9.610/1998) |
| 🚦 Verificações | Compatibilização de encaixe entre painéis e pilares, cotas de desmolde de pista, furação inferior de base ø3/8″ c/15cm, consumos de concreto discriminados e pranchas configuradas em Folha A0 na escala 1:1 |
| 🏢 Aplicação | Fábricas de pré-moldados de concreto, serralherias industriais fabricantes de fôrmas metálicas, engenheiros calculistas, projetistas de armazéns e construtoras do agronegócio |
| ⚠️ Escopo | O Projeto de Fôrmas para Pilares e Painéis Pré-Moldados fornece o detalhamento geométrico executivo para fabricação de fôrmas e gabaritos de acessórios. Não inclui cálculo estrutural ferro a ferro personalizado, ensaios de tração nem emissão de ART/RRT de execução ou fabricação |
O Projeto de Fôrmas para Pilares e Painéis Pré-Moldados (Precast Column Formwork and Anchors Detailing 4m DWG) é uma documentação técnica e executiva de alta precisão desenvolvida em AutoCAD (.dwg) voltada para engenheiros de estruturas, fábricas de pré-moldados de concreto, serralherias industriais fabricantes de fôrmas metálicas, projetistas civis e construtoras do agronegócio. Projetado especificamente para atender à infraestrutura de contenção e fechamento de armazéns graneleiros e galpões pesados, este projeto entrega a solução geométrica completa para fabricação e montagem de pilares pré-moldados de 4 metros (lateral e oitão), painéis pré-moldados de parede, sistemas de travamento com insertos metálicos e gabaritos de chumbadores de fundação.
Totalmente fundamentado e compatibilizado com os parâmetros normativos das normas ABNT NBR 9062:2017 (Projeto e Execução de Estruturas de Concreto Pré-Moldado), ABNT NBR 6118:2023 (Projeto de Estruturas de Concreto), ABNT NBR 8800:2024 (Projeto de Estruturas de Aço e Mistas) e ABNT NBR 6492 (Documentação Técnica de Projetos), este material viabiliza a produção industrial seriada dos elementos pré-fabricados. O conjunto reúne pranchas técnicas executivas em Folha A0 contendo vistas frontais, perfis laterais, cortes transversais milimétricos com indicação de espessuras de chapas, travas cônicas, nervuras estruturais de alívio e tabelas consolidadas de consumo de concreto e peso das peças.
A fabricação de elementos pré-moldados para armazéns graneleiros exige controle dimensional absoluto para resistir ao severo empuxo horizontal provocado pela massa estocada de grãos. Este projeto resolve a interface completa entre os elementos estruturais: o encaixe mecânico perfeito dos painéis nas abas dos pilares (seção transversal em duplo T/I com canal de encaixe), a fôrma para segunda concretagem de solidarização das paredes in loco e os insertos metálicos em perfil I com barras roscadas de fixação. Modelado em escala 1:1 nativa no AutoCAD, com layers padronizados e cotas métricas exatas, o arquivo elimina falhas de compatibilização no canteiro e reduz drasticamente os custos com fôrmas provisórias e ajustes em obra.
O Projeto de Fôrmas para Pilares e Painéis Pré-Moldados estrutura todo o ferramental técnico para a fabricação seriada de estruturas pré-fabricadas em três eixos principais de produção:
💡 Vantagens Técnicas: As geometrias foram projetadas com ângulos de desmolde adequados, espessuras padronizadas de fôrma e previsão milimétrica dos eixos de pilares e insertos de solda/aparafusamento, eliminando retrabalhos na pista de protensão ou montagem em canteiro.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Fôrma do Pilar Lateral — PIL400-F (4m) | Vista lateral e frontal cotadas em escala 1:20, corte transversal (1:10) da seção tipo I com abas de encaixe, inclinação cônica externa, nível superior do bloco de fundação e consumo de 0,73 m³ de concreto. |
| Fôrma do Pilar de Oitão — PIO400-F (4m) | Vistas técnica lateral e frontal (1:20) e corte transversal (1:10) com geometria específica de fechamento de fachada de oitão, peso unitário de 1,62 tf e eixos de cantos demarcados. |
| Fôrma do Painel Pré-Moldado de Parede | Vista principal, vista superior, corte transversal com nervura trapezoidal de travamento de empuxo, cortes longitudinais AA e BB, e alinhamento de furos ø3/8″ c/15cm (volume: 2,00 m³ / peso: 5,0 tf). |
| Fôrma de Concretagem de União de Paredes | Detalhamento em escala 1:20 da fôrma vertical móvel para moldagem da costura estrutural (segunda concretagem de 0,14 m³) entre os painéis pré-moldados e a face interna dos pilares. |
| Gabaritos de Chumbadores e Acessórios | Dimensões, roscas, porcas e dobras dos chumbadores CH-1 (lateral), CH-2 (oitão), CH-3 (parede), pino de base PB-1 e suporte do pino SP-1 com tabela quantitativa de peças. |
| Detalhe Executivo de Fixação da Parede | Corte ampliado em escala 1:5 ilustrando a solidarização com viga metálica perfil I, chapa de topo, porcas de pressão, camada de graute e neoprene elastomérico de assentamento. |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, com layers organizados por elementos estruturais, cotas associativas e pranchas configuradas em Folha A0 prontas para plotagem técnica.
O dimensionamento geométrico das fôrmas atende rigorosamente às solicitações de esforço e normas de montagem industrial de pré-fabricados:
A estabilidade global da parede do armazém depende diretamente da correta amarração entre aço e concreto:

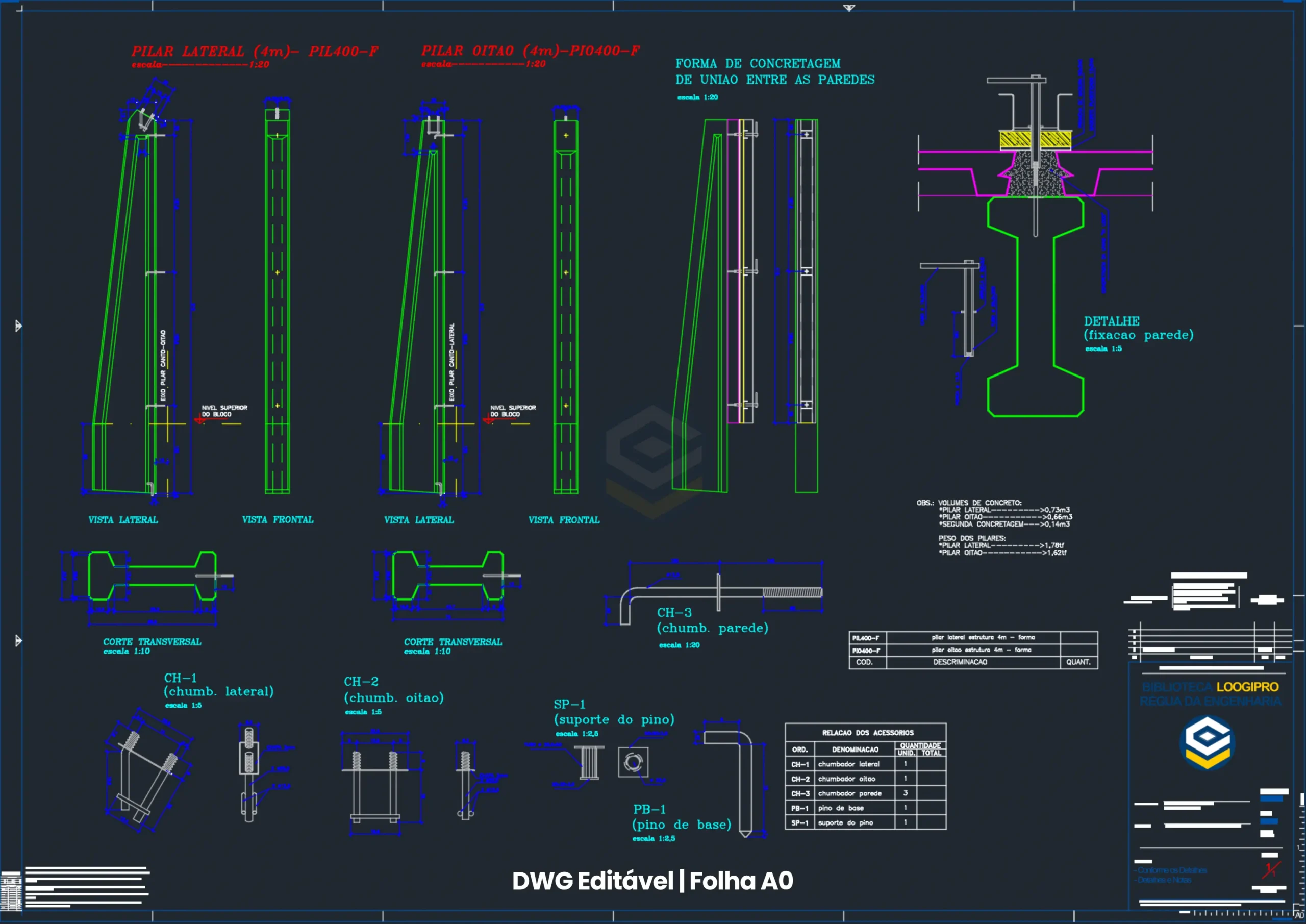

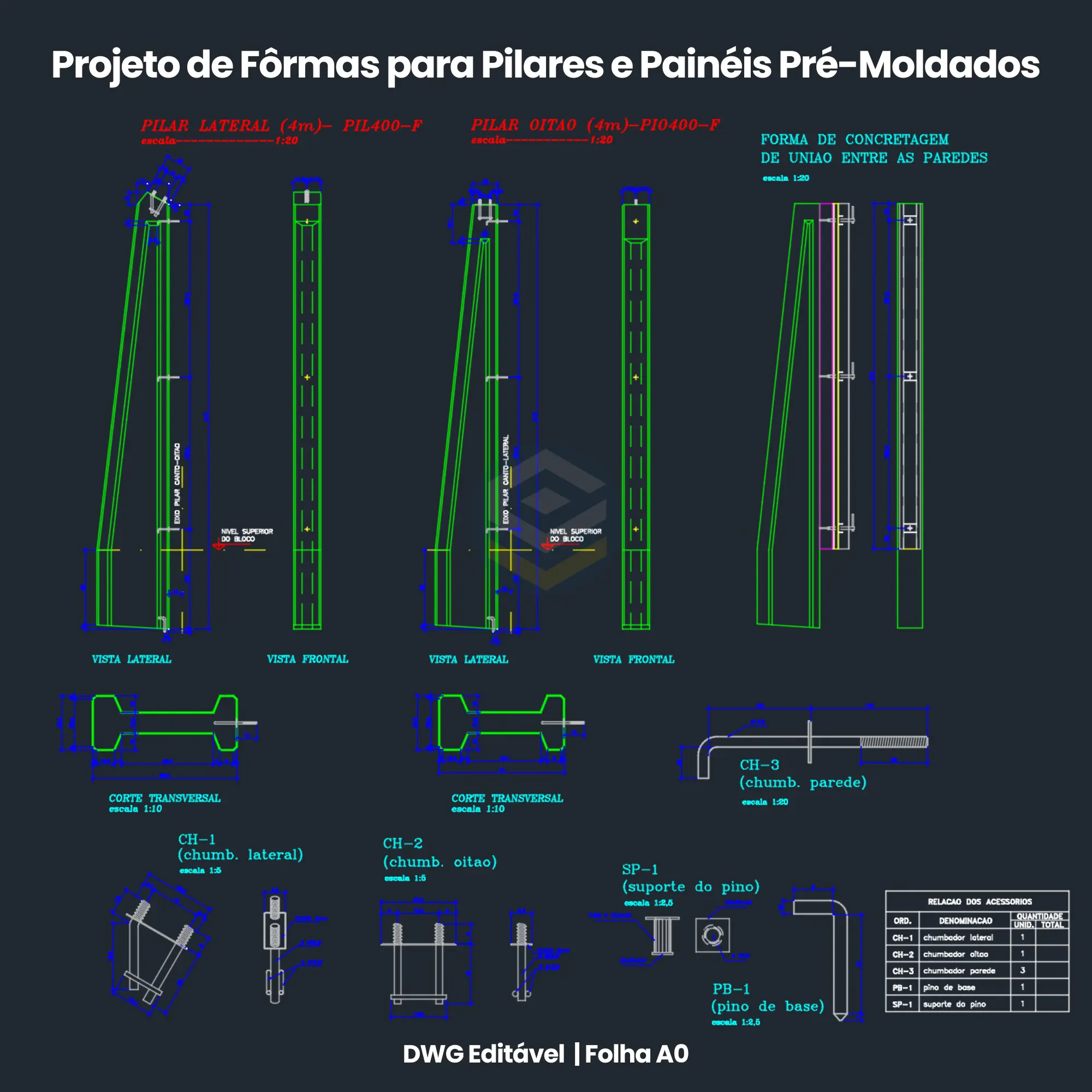

📐 Prancha Executiva A0 — Fôrmas de Pilares Pré-Moldados e Chumbadores (DWG): Detalhamento completo do Pilar Lateral PIL400-F, Pilar de Oitão PIO400-F, fôrma de segunda concretagem de união, detalhe de fixação com perfil I e relação de chumbadores CH-1, CH-2, CH-3, PB-1 e SP-1 em escala 1:1.

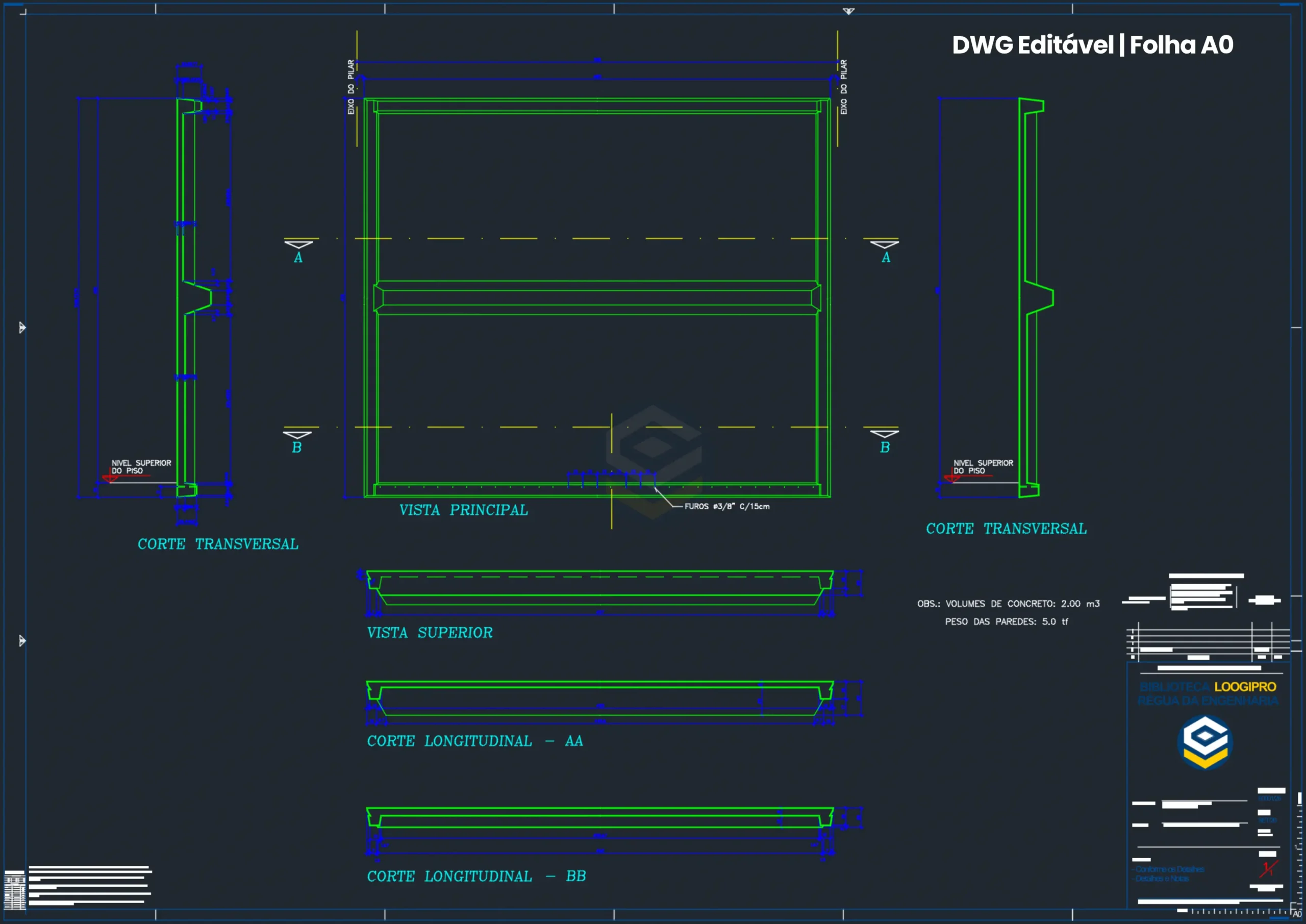

🏗️ Prancha Executiva A0 — Fôrma de Painel Pré-Moldado de Parede (DWG): Vista principal da fôrma de fabricação do painel (volume de 2,00 m³ de concreto e 5,0 tf), corte transversal com nervura central e dentes de encaixe, cortes longitudinais AA e BB e locação de furos de base.
Projetar e fabricar fôrmas metálicas ou mistas para peças pesadas de concreto pré-moldado sem gabarito executivo comprovado gera prejuízos elevados: painéis que travam na desforma, encaixes folgados que vazam nata de cimento e desalinhamento de chumbadores na montagem sobre os blocos.
Este projeto entrega a solução geométrica consolidada e pronta para corte e dobra na metalúrgica:
FORMA DO PILAR (4M) → FORMA DO PAINEL NERVURADO → GABARITOS DE CHUMBADORES → SEGUNDA CONCRETAGEM DE UNIÃO → PRANCHAS A0
Com este projeto em DWG, sua empresa ou fábrica de pré-moldados economiza dezenas de horas de engenharia detalhada e obtém peças com encaixe perfeito para galpões e armazéns graneleiros.
Este arquivo consiste em um projeto técnico de referência e detalhamento geométrico de fôrmas e não substitui a responsabilidade técnica do engenheiro habilitado para o cálculo específico de armaduras de flexão, cisalhamento, protensão ou condições de fundação locais.
A verificação do fck do concreto, o dimensionamento do aço CA-50/CA-60, as verificações de içamento/transporte das peças pré-moldadas e a respectiva emissão de ART/RRT são atribuições exclusivas do responsável técnico pela fábrica ou canteiro da obra.
Normas técnicas de referência: ABNT NBR 9062:2017, ABNT NBR 6118:2023, ABNT NBR 8800:2024 e ABNT NBR 6492.
Pronto para fabricar seus elementos pré-moldados com precisão e encaixe garantido? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Pré-Moldados e Armazéns Graneleiros disponíveis na nossa biblioteca. Combine este projeto de fôrmas com os nossos projetos de fundações circulares, pórticos e armazéns da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas pré-moldadas, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em galpões industriais, armazéns graneleiros, silos e fundações pesadas, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto técnico executivo de fôrmas em DWG para pilares pré-moldados de 4m (lateral e oitão), painéis pré-moldados de parede, fôrmas de concretagem de união e gabaritos de chumbadores para armazéns graneleiros. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e pranchas executivas em Folha A0 vetorizadas em PDF. Download imediato. |
| Palavras-chave SEO | Projeto de Fôrmas para Pilares e Painéis Pré-Moldados · Precast Column Formwork DWG · Painel Pré-Moldado Armazém · Chumbadores de Pilar · Pré-Fabricados Concreto · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 9062:2017 (concreto pré-moldado), ABNT NBR 6118:2023 (concreto armado), ABNT NBR 8800:2024 (estruturas de aço) e ABNT NBR 6492. |
| O que inclui | Fôrma do Pilar Lateral PIL400-F · Fôrma do Pilar de Oitão PIO400-F · Fôrma do Painel de Parede 4m · Fôrma de costura/segunda concretagem · Gabarito de chumbadores CH-1 a CH-3, PB-1 e SP-1 · Detalhe de fixação com perfil I. |
| Geometrias atendidas | Pilar lateral e oitão de 4,00m de altura livre com encaixe lateral para painéis; placas de parede com nervura de reforço horizontal de contenção de grãos. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala real 1:1) com pranchas em Folha A0 prontas para plotagem técnica e fabricação em fábrica. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: edição de cotas, modificação de chanfros, adaptação de espessuras de chapas metálicas de fôrma e inserção do carimbo próprio. |
| Saídas geradas | Desenhos vetoriais limpos e detalhados para serralherias industriais de fôrmas, pátios de pré-moldagem e compatibilização estrutural civil. |
| Para quem | Fábricas de pré-moldados de concreto, indústrias de fôrmas metálicas, engenheiros calculistas, construtoras de galpões agrícolas e cooperativas agroindustriais. |
| Importante | O projeto fornece o detalhamento geométrico para construção das fôrmas e gabaritos dos acessórios. O cálculo de armaduras específicas e a emissão de ART/RRT são atribuições do responsável técnico da obra. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva para fabricação de fôrmas, cuja aplicação e dimensionamento estrutural em canteiro devem ser validados por profissional habilitado com ART/RRT local.
