🔎 Setorização Funcional e Engenharia da Linha TSI e Ensaque

O Projeto Layout Linha TSI Tratamento de Sementes e Ensaque organiza o fluxo agroindustrial através de cinco módulos funcionais perfeitamente compatibilizados:

• 1. Recepção de Sementes e Elevação Suave (MGA e TC-1): Moega receptora metálica especialmente conformada para descarga segura de Big Bags com suporte de descarregamento (MGA), interligada a um transportador e elevador combinado com taxa de transferência de 20 t/h (TC-1). A velocidade periférica e o perfil de canecas foram desenhados para proteger o tegumento da semente contra trincas e danos mecânicos latentes.
• 2. Tratamento Automatizado em Batelada de 150 kg (TSI e DPD): Núcleo de recobrimento composto por tratadora industrial com câmara de pesagem e aplicação em batelada de 150 kg por ciclo. A máquina integra discos atomizadores de alta rotação para dispersão homogênea da calda líquida e conta com dosador de pó duplo (DPD) para aplicação controlada de grafite, talco e secantes, garantindo recobrimento uniforme sem aderência entre grãos.
• 3. Silo de Ensaque Duplo e Estação de Big Bags (SED): Silo pulmão metálico de distribuição com duas saídas independentes (silo de ensaque duplo – SED) montado sobre pórtico estrutural elevado. É dotado de células de carga para pesagem gravimétrica de alta precisão, ganchos de fixação pneumática das alças dos Big Bags e altura livre calculada para acesso frontal de empilhadeiras, permitindo a retirada imediata do saco cheio sem esforço manual.
• 4. Sala de Químicos Isolada e Dosagem de Precisão: Recinto segregado com bacias de contenção perimetrais impermeabilizadas para retenção de eventuais derramamentos acidentais de defensivos. Abriga tanques agitadores motorizados de 300 L com bacia própria (AG BC-1), tanques de preparo de calda (TQP-1 e TQP-2), bombas dosadoras peristálticas/membrana nas estações de precisão (ESD-1 a ESD-5), sucção direta para contentores IBC (IBC e IBCP), canaletas de piso com grelha metálica e caimento para fosso de contenção (Corte CC), além de chuveiro de emergência com lava-olhos pressurizado.
• 5. Despoeiramento, Emissões e Utilidades: Sistema central de exaustão e controle de particulados composto por filtro de 18 mangas com limpeza por ar comprimido reverso (FMST) interligado por tubulações de sucção aos pontos de emissão da tratadora e ensaque, com direcionamento de resíduos finos para o sistema coletor sobre contentor IBC (SCR). A planta detalha os encaminhamentos de eletrocalhas, cabeamento de força, rede pneumática e rotas de manobra de empilhadeiras.

💡 Excelência em Biossegurança e Ergonomia: O confinamento estanque da Sala de Químicos associado ao sistema de exaustão e despoeiramento por filtro de 18 mangas impede que vapores tóxicos ou particulados de defensivos atinjam os operadores, atendendo rigorosamente às exigências de higiene ocupacional da NR-12 e preservando o ambiente interno da Unidade de Beneficiamento de Sementes (UBS).

📊 Pranchas, Detalhes e Vistas Integradas no Arquivo DWG

O projeto foi desenhado nativamente em AutoCAD, com padrões gráficos rigorosos, blocos limpos e cotas métricas reais, permitindo fácil exportação e total liberdade de edição pelos engenheiros mecânicos e elétricos responsáveis pela montagem da planta.

🏗️ Mecânica de Aplicação e Tratamento em Batelada (Batch System)

A tecnologia de recobrimento por batelada representada neste projeto assegura qualidade superior no beneficiamento:

• Pesagem Exata de Massa (150 kg por Ciclo): a balança eletrônica superior integrada da tratadora dosa exatamente 150 kg de sementes a cada batelada. Isso permite sincronizar com precisão milimétrica o volume de calda química injetado pelos dosadores peristálticos ESD-1 a ESD-5;
• Nebulização por Disco Atomizador de Alta Velocidade: as caldas líquidas são direcionadas sobre um disco giratório que fragmenta as gotas em micropartículas, cobrindo 100% da superfície de cada semente sem encharcamento e sem comprometer a respiração do embrião;
• Dosagem Concomitante de Pós (DPD): o dosador de pó duplo aplica polímeros e micronutrientes em pó nos segundos finais do ciclo de mistura líquida, criando uma película protetora externa uniforme que acelera a secagem das sementes e melhora a fluidez durante o ensaque e a semeadura em campo;
• Descarga Suave no Silo de Ensaque Duplo (SED): após a homogenização, a comporta inferior pneumática da tratadora se abre instantaneamente, liberando a batelada tratada diretamente no silo pulmão duplo, sem atrito abrasivo prejudicial às sementes.

🔩 Sala de Químicos, Dosagem de Precisão e Segurança Ambiental

A manipulação de princípios ativos agrícolas exige infraestrutura estanque para prevenção de passivos ambientais:

• Bacias de Contenção Perimetrais Impermeabilizadas: todo o piso da Sala de Químicos possui caimento direcionado para canaletas estanques (Corte CC) e bacias calculadas para reter 110% do volume do maior tanque em caso de vazamento súbito, impedindo contaminação do solo ou de lençóis freáticos;
• Tanques Agitadores de 300 L com Bacia Própria (AG BC-1): reservatórios em aço inoxidável ou polietileno de alta densidade providos de hélices motorizadas de baixa rotação, projetados para manter caldas com suspensões concentradas perfeitamente homogêneas sem decantação de sólidos;
• Sucção Direta de Contentores IBC (IBC e IBCP): o circuito permite acoplamento de mangueiras com engate rápido tipo camlock diretamente sobre os contêineres industriais de 1000 L, evitando a transferência manual de veneno para bombonas intermediárias e reduzindo a exposição ocupacional;
• Estações de Dosagem ESD-1 a ESD-5: painéis de dosagem de alta tecnologia calibrados por bombas dosadoras individuais de fluxo contínuo ou volumétrico, conectadas diretamente ao bocal de injeção da tratadora por tubulações resistentes a solventes químicos;
• Chuveiro de Emergência e Lava-Olhos: equipamento de segurança instalado próximo à rota de fuga da Sala de Químicos, com tubulação de alimentação de água potável pressurizada e acionamento por pedal e alavanca manual.

⚡ Infraestrutura Eletromecânica, Ar Comprimido e Logística de Big Bags

O dimensionamento das redes de apoio garante confiabilidade operacional contínua na Unidade de Beneficiamento de Sementes (UBS):

• Força Motriz Trifásica e Painéis Elétricos: ponto elétrico principal especificado para potência de 37 kW e corrente de 125 A em 380V trifásico para o conjunto da tratadora, linha dedicada de 5,5 kW para o ventilador do filtro de mangas e ramais de 3,7 kW para o conjunto de agitadores químicos;
• Malha de Aterramento Rígida (< 4 ohms): dimensionamento de anel perimetral com hastes de cobre cobreado interligadas em malha com resistência de contato inferior a 4 ohms, essencial para a dissipação segura de cargas de eletricidade estática geradas pelo atrito de sementes e poeiras secas;
• Demanda Pneumática de 131,3 pés³/min com Secador: rede de ar comprimido operando a 7 bar calculada para atender a todos os atuadores pneumáticos da tratadora, dosadores de pó, pistões do ensaque e ciclos de pulso reverso do filtro de mangas, exigindo compressor com vazão mínima de 131,3 pés³/min associado a secador por refrigeração para eliminar água condensada nas válvulas;
• Estudo de Manobra de Empilhadeiras: o layout demarca os corredores de circulação e os raios de giro necessários para a entrada frontal de empilhadeiras na base do Silo de Ensaque Duplo (SED), permitindo carregamento rápido e empilhamento dos Big Bags de 1000 kg nas áreas de armazenagem sem risco de abalroamento em tubulações ou painéis de comando.

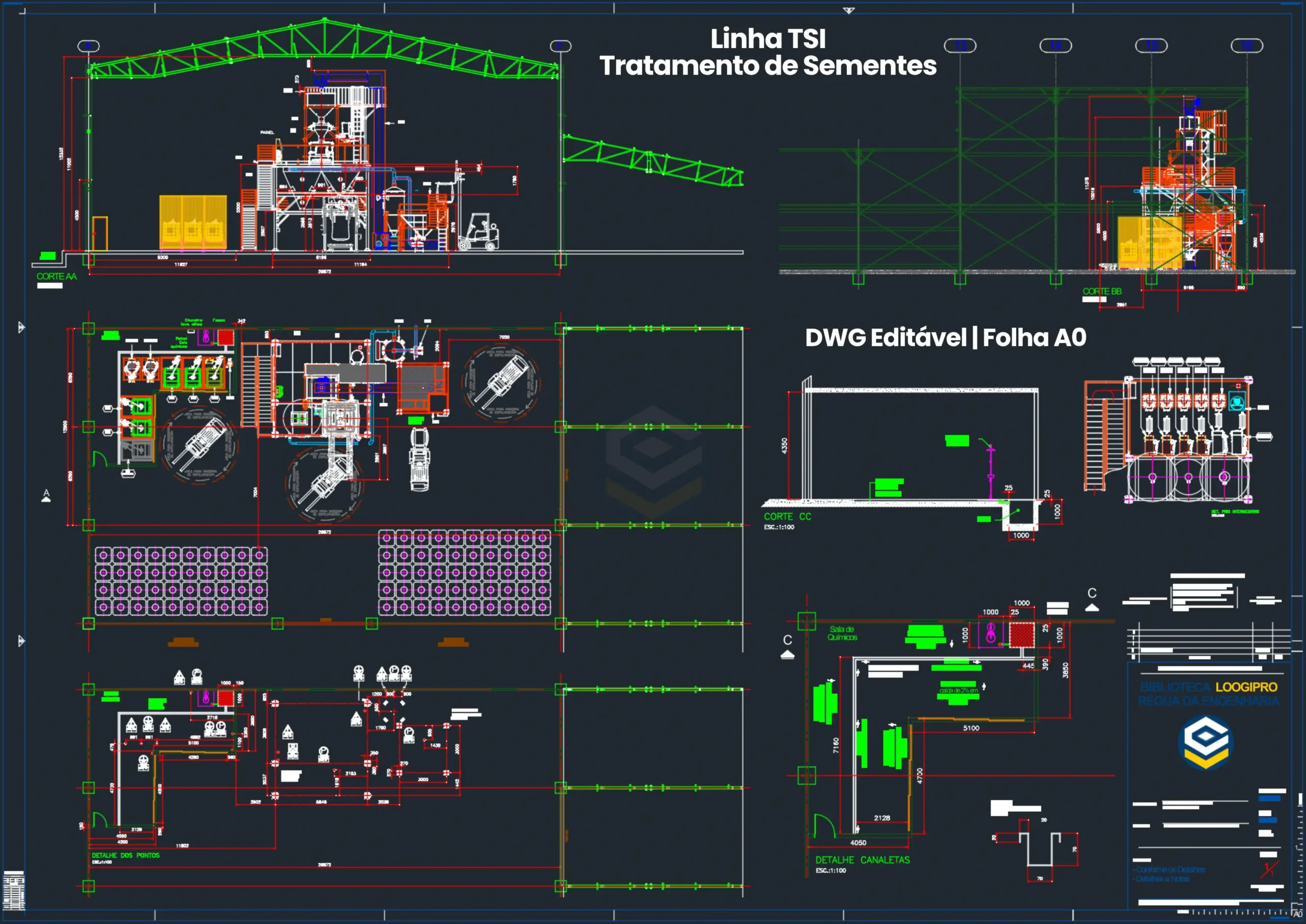

📐 Folha 1 Executiva em DWG — Layout Geral, Eletromecânica e Utilidades da Linha TSI: Vista superior da implantação da linha de tratamento sob o pavilhão industrial, encaminhamentos de eletrocalhas de força (37 kW / 125 A em 380V), rede de ar comprimido (131,3 pés³/min), canaletas químicas perimetrais com detalhe de Corte CC, cortes verticais cotados do galpão e raios de giro de manobra para empilhadeiras.

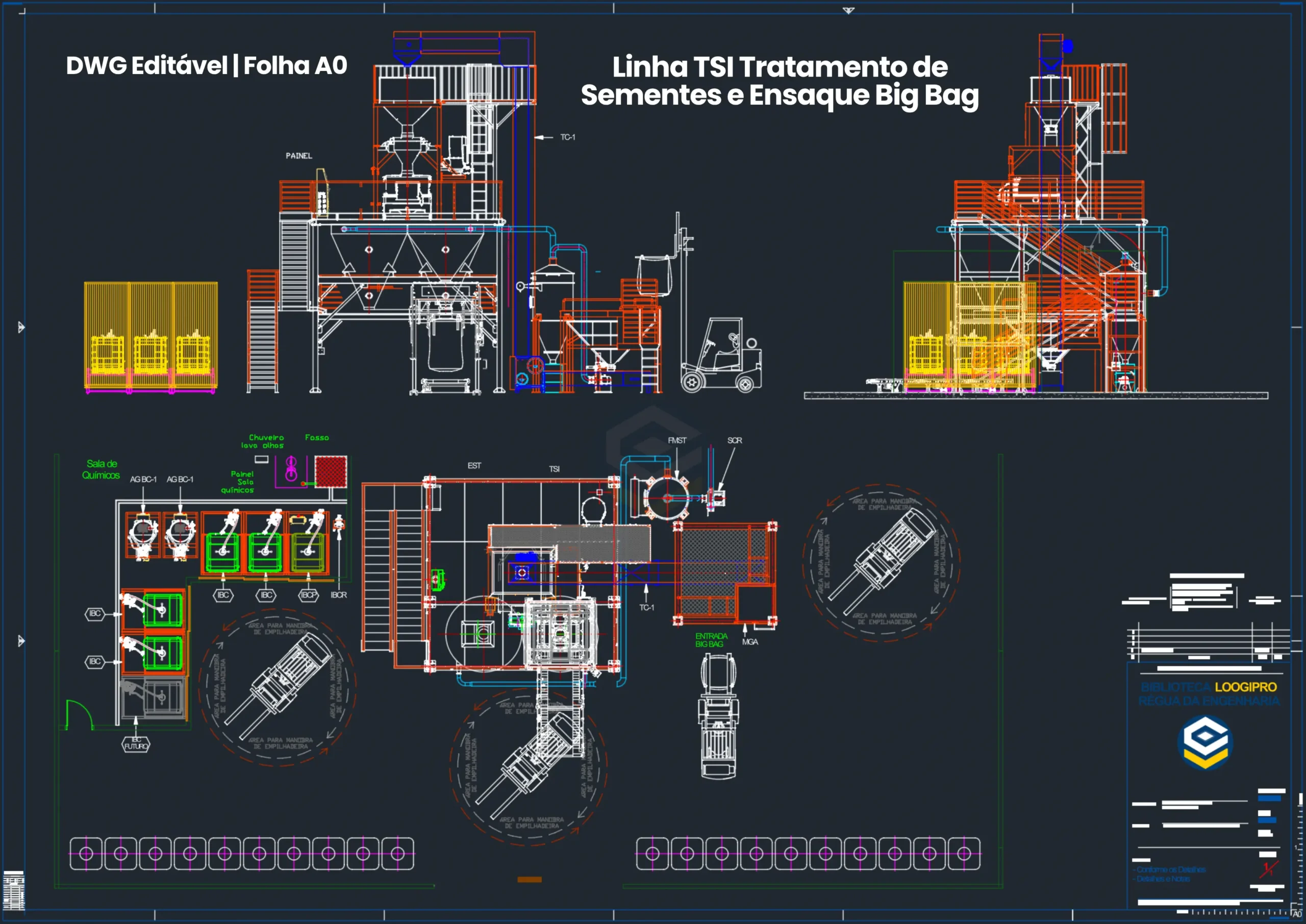

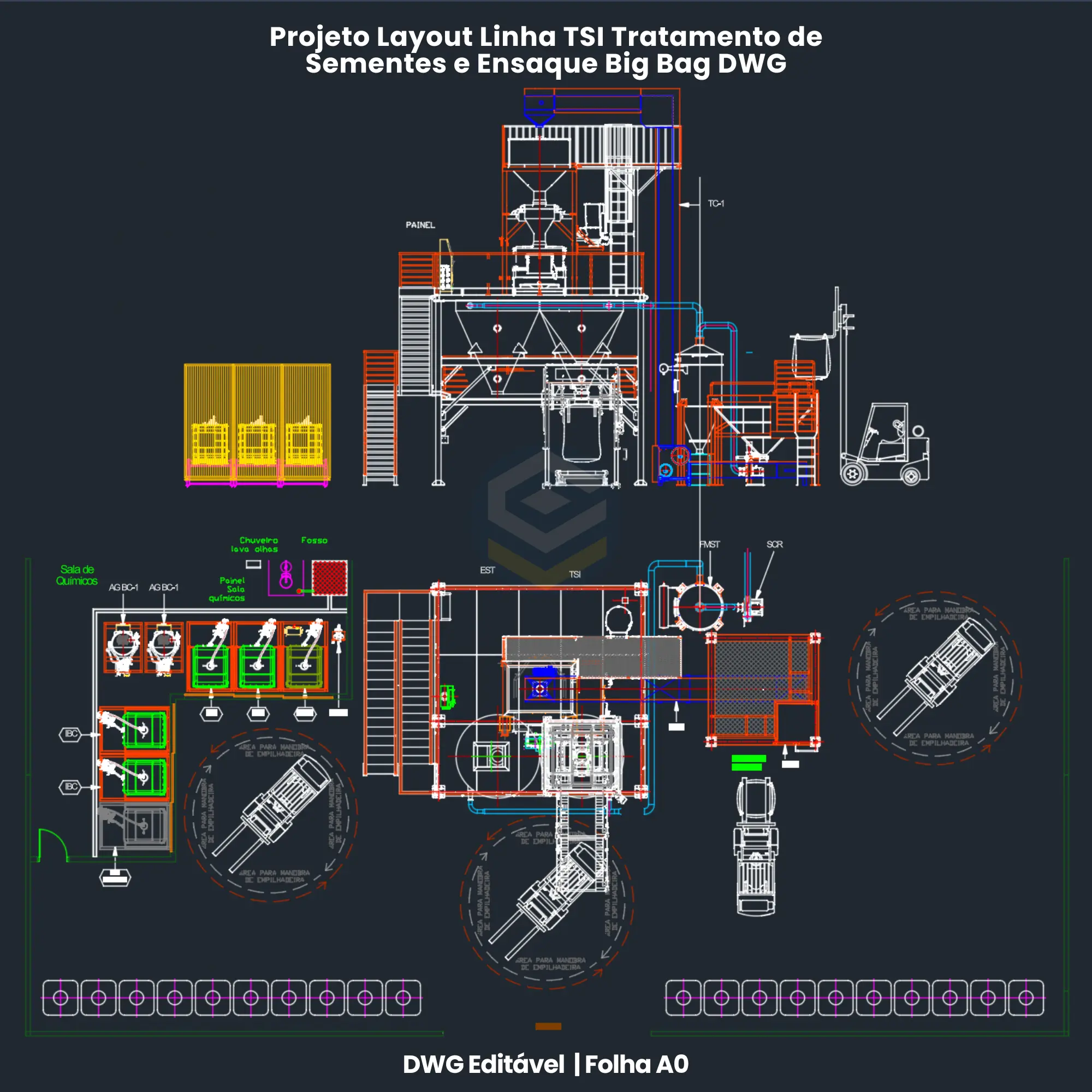

⚙️ Folha 2 Executiva em DWG — Tratadora por Batelada de 150 kg, Ensaque Big Bag e Sala de Químicos: Detalhamento da tratadora industrial TSI com dosador de pó duplo (DPD), elevações do silo de ensaque duplo (SED) com balanças de pesagem, planta da Sala de Químicos isolada com bacias de contenção, tanques agitadores de 300 L (AG BC-1), dosadores ESD-1 a ESD-5, pontos de sucção de IBCs e chuveiro lava-olhos.

✨ Características Técnicas e Diferenciais

📊 Por que escolher a Linha TSI Tratamento de Sementes e Ensaque da Loogipro?

Porque implantar uma linha industrial de tratamento de sementes sem um arranjo físico validado gera problemas graves: contaminação cruzada de defensivos em pisos, autuação ambiental por falta de bacias de contenção, quedas de disjuntores por subdimensionamento elétrico e falta de espaço para a manobra de empilhadeiras sob os silos de Big Bag.

O arquivo entrega a solução eletromecânica e ambiental integrada e validada:

MOEGA MGA → TRANSPORTADOR COMBINADO TC-1 (20 T/H) → TRATADORA TSI BATELADA (150 KG) + DPD → SILO ENSAQUE DUPLO SED → SALA DE QUÍMICOS COM CONTENÇÃO → FILTRO 18 MANGAS FMST → PRANCHAS DWG

Com este projeto em DWG, projetistas mecânicos, engenheiros de processos e sementeiras partem de uma planta executiva consolidada, reduzindo semanas de reuniões e evitando erros caros na montagem da Unidade de Beneficiamento de Sementes (UBS).

⚠️ Observação Técnica Importante

Este arquivo consiste em um projeto técnico de referência eletromecânica, arranjo físico e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o dimensionamento específico do piso de concreto armado, projetos elétricos unifilares executivos locais e licenciamento ambiental.

A verificação das sobrecargas pontuais no piso de concreto armado nos apoios da tratadora e do silo de ensaque duplo, a comprovação da vazão real dos compressores de ar comprimido e o recolhimento da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT de instalação e montagem cabem ao engenheiro responsável técnico encarregado da implantação da obra no local.

Normas técnicas de referência: ABNT NBR 5410, ABNT NBR 5419, NR-12, NR-26 e ABNT NBR 6492.
