⚡ Destaques Rápidos — Resumo Executivo

🔎 O que é a Planilha de Cálculo de Balancim à Flambagem?

Trata-se de uma planilha voltada ao pré-dimensionamento e à verificação estrutural do tubo principal de balancins tipo spreader. O modelo considera carga total dividida entre duas extremidades, cabos superiores simétricos e o tubo submetido predominantemente à compressão axial. A ferramenta calcula as ações no conjunto e compara a tensão solicitante com a tensão admissível à compressão, além de controlar a esbeltez global e a relação geométrica da parede tubular.

📦 Duas versões incluídas no mesmo produto

O produto reúne duas versões que utilizam o mesmo núcleo de cálculo. A Versão Essencial favorece o uso rápido; a Versão Completa acrescenta documentação, seleção comercial e organização para apresentação técnica.

🧮 Cálculo e verificação do tubo principal

O núcleo da Planilha de Cálculo de Balancim à Flambagem começa pela decomposição da carga total. A planilha determina a carga vertical em cada extremidade, a compressão axial desenvolvida no tubo e a tração em cada cabo superior, considerando o ângulo informado em relação à horizontal.

Na sequência, a geometria tubular é utilizada para calcular:

• Área bruta da seção;
• Momento de inércia;
• Raio de giração;
• Esbeltez global KL/r;
• Tensão admissível à compressão;
• Tensão solicitante e capacidade axial admissível;
• Índice de utilização;
• Relação D/t e limite de esbeltez local.

O resultado consolidado informa ATENDE, NÃO ATENDE ou DADOS INVÁLIDOS. Quando ocorre reprovação, a conclusão indica o critério governante, como tensão acima da admissível, D/t acima do limite ou esbeltez global superior ao valor adotado.

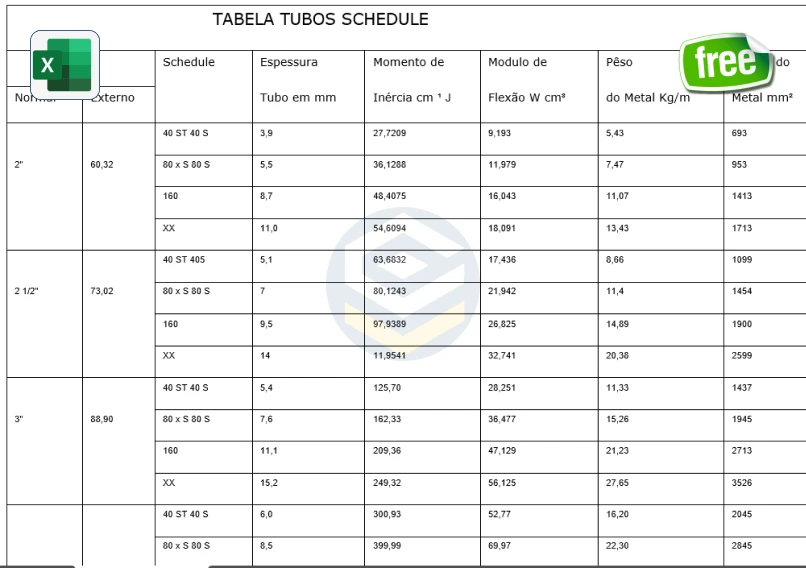

📚 Tabela de Tubos Schedule e seleção comercial

A Versão Completa inclui uma tabela de tubos Schedule com opções de NPS 1/2 a NPS 8, abrangendo diferentes espessuras e séries comerciais registradas no arquivo. Para cada opção, são apresentados diâmetro externo, espessura nominal, massa linear, área, inércia, raio de giração, esbeltez, tensões, utilização e resultado da verificação.

O usuário seleciona o NPS e o Schedule por listas suspensas. O diâmetro e a espessura são vinculados ao cálculo principal. A tabela identifica a opção de menor massa que atende. Quando nenhuma alternativa cadastrada é suficiente, a ferramenta informa que a necessidade está acima da maior opção disponível, sem extrapolar os dados de catálogo.

Os valores de catálogo são referências para cálculo e consulta. A disponibilidade comercial, o material fornecido, as tolerâncias dimensionais e os certificados devem ser confirmados com o fabricante ou distribuidor.

📄 Ficha Técnica e Memorial de Cálculo vinculados

Na Versão Completa, a aba Identificação reúne projeto, cliente, responsável técnico, CREA, ART, data e revisão. A Ficha Técnica consolida entradas, tubo selecionado, propriedades geométricas e verificações.

O Memorial de Cálculo organiza objeto, escopo, normas, hipóteses, dados de entrada, propriedades, ações, fórmulas, verificações, conclusão e limitações. Esses documentos são vinculados ao cálculo principal e se atualizam quando os dados são alterados, ajudando a manter consistência entre o cálculo e a documentação de apoio.

🚦 Verificações automáticas e leitura visual

O quadro de verificações compara a solicitação com a resistência ou o limite adotado. A formatação condicional utiliza verde para ATENDE e vermelho para NÃO ATENDE, permitindo identificar rapidamente a condição do tubo. A aprovação apresentada se refere exclusivamente aos critérios implementados para o tubo principal, dentro das hipóteses informadas na planilha.

✨ Características técnicas e diferenciais

📊 Por que escolher a Planilha de Cálculo de Balancim à Flambagem?

Porque ela reúne, em um único produto, a análise do tubo comprimido, a consulta de tubos Schedule e a documentação técnica do estudo. A estrutura de fórmulas abertas facilita a conferência dos resultados, enquanto as validações de entrada ajudam a evitar ângulos, dimensões ou parâmetros incompatíveis. É uma solução prática para padronizar estudos preliminares, comparar alternativas comerciais e registrar os critérios utilizados no projeto.

⚠️ Observação Técnica Importante

Esta planilha é uma ferramenta de apoio ao cálculo, ao pré-dimensionamento e à conferência. Ela não substitui a análise, a verificação e a responsabilidade técnica de profissional legalmente habilitado, com emissão de ART/RRT própria quando aplicável.

O escopo abrange o tubo principal submetido predominantemente à compressão axial. Não estão incluídas as verificações específicas de olhais, chapas, pinos, soldas, cabos, eslingas, ligações, fadiga, classe de serviço, excentricidades, peso próprio, flexão local, fabricação, montagem, inspeção ou ensaio de carga. As condições reais de apoio, o fator de comprimento efetivo e as normas complementares devem ser definidos pelo responsável técnico.

Organize a verificação do tubo do seu balancim com mais agilidade e rastreabilidade. O download é liberado após a confirmação do pagamento.
