🔎 O que é a Planta de Secagem e Armazenagem de Grãos com Silo de Fundo Plano?

O projeto de Secagem e Armazenagem de Grãos organiza a pós-colheita através de núcleos funcionais interligados por tubulações autolimpantes e sistemas de transporte contínuo:

• 1. Recepção Rodoviária e Moega de Gravidade (MG-1): Setor de descarregamento para carretas graneleiras e caminhões caçamba, provido de rampa de acesso com inclinação de 12%. O fundo da moega metálica possui inclinação de alta fluidez direcionada sem intermediários mecânicos para a entrada do primeiro elevador (EL-1), reduzindo a profundidade das obras civis subterrâneas.
• 2. Pré-Limpeza e Sistema de Despoeiramento (MPL-1 e CL-1): Máquina mecânica de ar e peneiras vibratórias dimensionada para segregação de sabugos, palhas, vagens e impurezas minerais antes do grão úmido entrar na secagem. Acompanha ciclone separador centrífugo (CL-1) que retém partículas finas e poeiras voláteis, reduzindo riscos de incêndio e preservando a limpeza da área operacional.
• 3. Secagem Contínua e Fornalha a Biomassa (SCC-1 e FL-1): Torre de secador contínuo de colunas metálicas dotada de ventiladores de alto rendimento, câmara de ar quente e duto térmico conectado à fornalha externa a lenha/biomassa (FL-1). Permite a secagem uniforme e rápida de cargas úmidas de colheita sem estresse térmico aos grãos.
• 4. Silos de Armazenagem: Pulmão Cônico (SFCA-1) e Fundo Plano (SAF-1): Sistema flexível composto por 1 silo pulmão aéreo de fundo cônico (SFCA-1) montado sobre estrutura metálica reticulada para abastecimento do secador ou segregação de lotes secos, e 1 silo metálico de grande porte com fundo plano (SAF-1), equipado com canaletas de aeração forçada e transportador de esgotamento inferior.
• 5. Circuito Vertical e Horizontal de Grãos (EL-1 a EL-4 e RD-1 a RD-3): Torre central de elevação com bateria de 4 elevadores de canecas industriais (EL-1, EL-2, EL-3 e EL-4), caixas distribuidoras multivias (com saídas de 2 a 5 vias), tubulações autolimpantes de descida em alta inclinação e transportadores redler superiores e inferiores para carga e descarga dos silos.
• 6. Expedição Rodoviária Rápida por Gravidade (EXP-1): Ponto elevado com bica telescópica direta para carretas, possibilitando o carregamento rápido de veículos sem dependência de equipamentos móveis.

💡 Vantagens de Operação Compacta: A proximidade planejada entre a moega, secador e silos reduz o comprimento das tubulações de descida, diminui a potência motora necessária nos elevadores de canecas e concentra as operações sob o controle visual de um único operador, simplificando a mão de obra na fazenda.

📊 Pranchas, Detalhes e Vistas Integradas no Arquivo DWG e PDF

O projeto foi desenhado nativamente em AutoCAD e pré-formatado em PDF para plotagem em Folha A0, com blocos limpos, cotas métricas claras e pranchas normatizadas, proporcionando rapidez e liberdade total para adaptação ao relevo e dimensões do terreno de cada fazenda ou empresa.

🏗️ Engenharia da Moega sem Redler: Gravidade Pura e Redução de Obras Civis

A recepção de grãos é tradicionalmente um dos pontos mais onerosos de uma obra de pós-colheita. Este projeto otimiza essa etapa através de soluções inteligentes:

• Eliminação do Redler de Fundo: a geometria da moega metálica (MG-1) possui inclinação angular acentuada que faz a soja ou o milho escorrer diretamente por gravidade até a bota do elevador EL-1, suprimindo o transportador mecânico horizontal;
• Menor Profundidade de Escavação: dispensar o redler e suas galerias subterrâneas reduz em metros a profundidade necessária do poço em concreto armado, barateando a obra civil e diminuindo o risco de infiltrações em solos com lençol freático alto;
• Economia Energética e Menor Desgaste: sem motor elétrico e acionamento no fundo da moega, o custo mensal de energia da planta é reduzido e elimina-se a manutenção de correntes, pinos e engrenagens submetidas a poeira intensa;
• Rampa de Acesso em 12%: inclinação viária calculada para permitir subida e posicionamento suave de caminhões toco, truck, carretas bitrem e rodotrem sobre a grelha de descarregamento sem esforço excessivo no trem de força do veículo.

🔥 Módulo Térmico e Armazenagem: Fornalha FL-1, Secador SCC-1 e Silos SAF-1 / SFCA-1

O equilíbrio térmico e a capacidade de armazenagem foram projetados para garantir segurança operacional durante a safra:

• Fornalha a Biomassa de Baixo Custo Operacional (FL-1): dimensionada para queima de lenha em toras, cavacos ou resíduos agrícolas, gerando ar quente limpo conduzido por duto metálico térmico até o secador de coluna;
• Secador Contínuo de Coluna (SCC-1): equipamento de secagem por fluxo contínuo com câmaras de secagem e resfriamento integradas, dotado de ventiladores de alto rendimento para remoção rápida de umidade com economia de combustível;
• Silo Pulmão Cônico Elevado (SFCA-1): montado sobre pórtico com altura livre, permite armazenar lotes intermediários de grãos úmidos na saída da pré-limpeza ou grãos secos aguardando transbordo, com esgotamento gravitacional instantâneo;
• Silo de Fundo Plano de Grande Capacidade (SAF-1): cilindro metálico corrugado com sistema de canaletas de aeração forçada no piso e rosca varredora motorizada para descarregamento total, ideal para conservação de grãos a granel por longos períodos;
• Distribuição Flexível por Bateria de 4 Elevadores: a torre central com 4 elevadores de canecas permite realizar simultaneamente a recepção de grãos úmidos, a recirculação pelo secador e o carregamento do silo de fundo plano ou expedição.

📑 Pranchas Executivas para Impressão e Canteiro (Formato PDF Vetorizado A0)

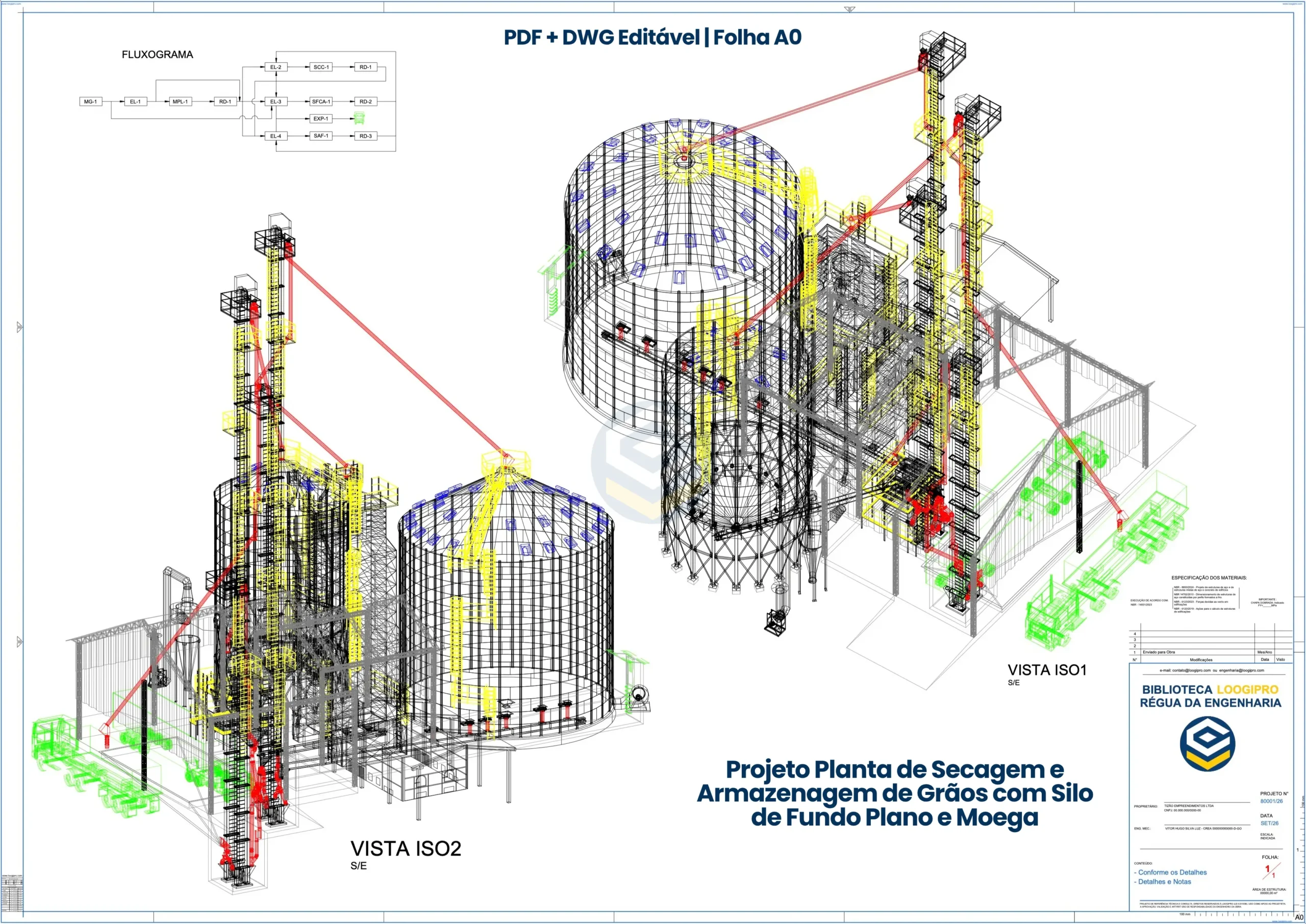

📄 Folha 1 em PDF (Impressão A0): Prancha executiva diagramada em fundo branco com carimbo oficial Loogipro, pronta para plotagem técnica no canteiro de obras. Apresenta o fluxograma operacional do circuito fechado de secagem e as duas perspectivas isométricas 3D de montagem.

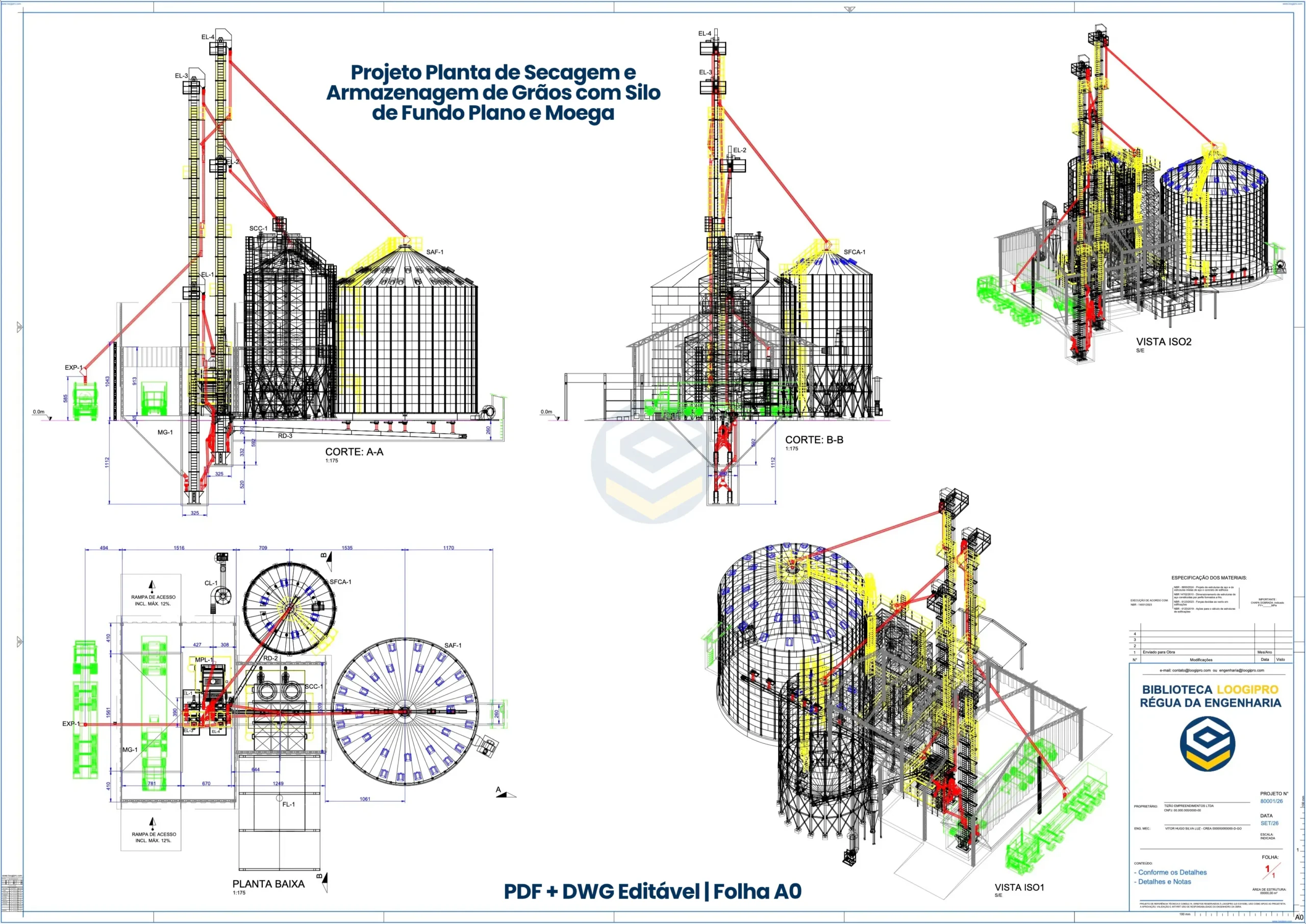

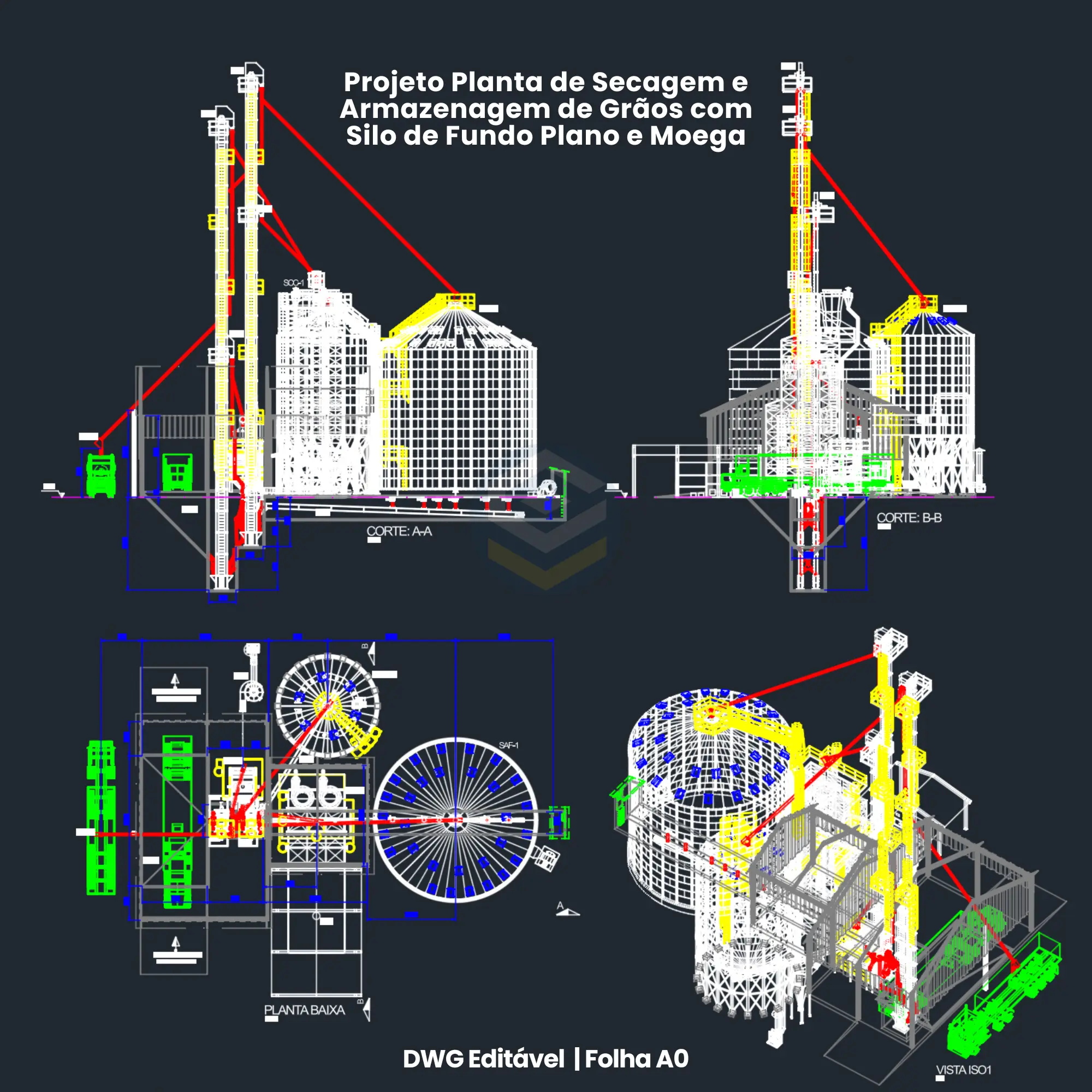

📄 Folha 2 em PDF (Impressão A0): Prancha diagramada em fundo branco contendo a planta baixa geral de implantação, locação das obras civis preliminares e cortes longitudinal e transversal em escala 1:175 com cotas de elevação para pedreiros e montadores.

🖥️ Vistas do Modelo Técnico Editável em AutoCAD (Formato DWG)

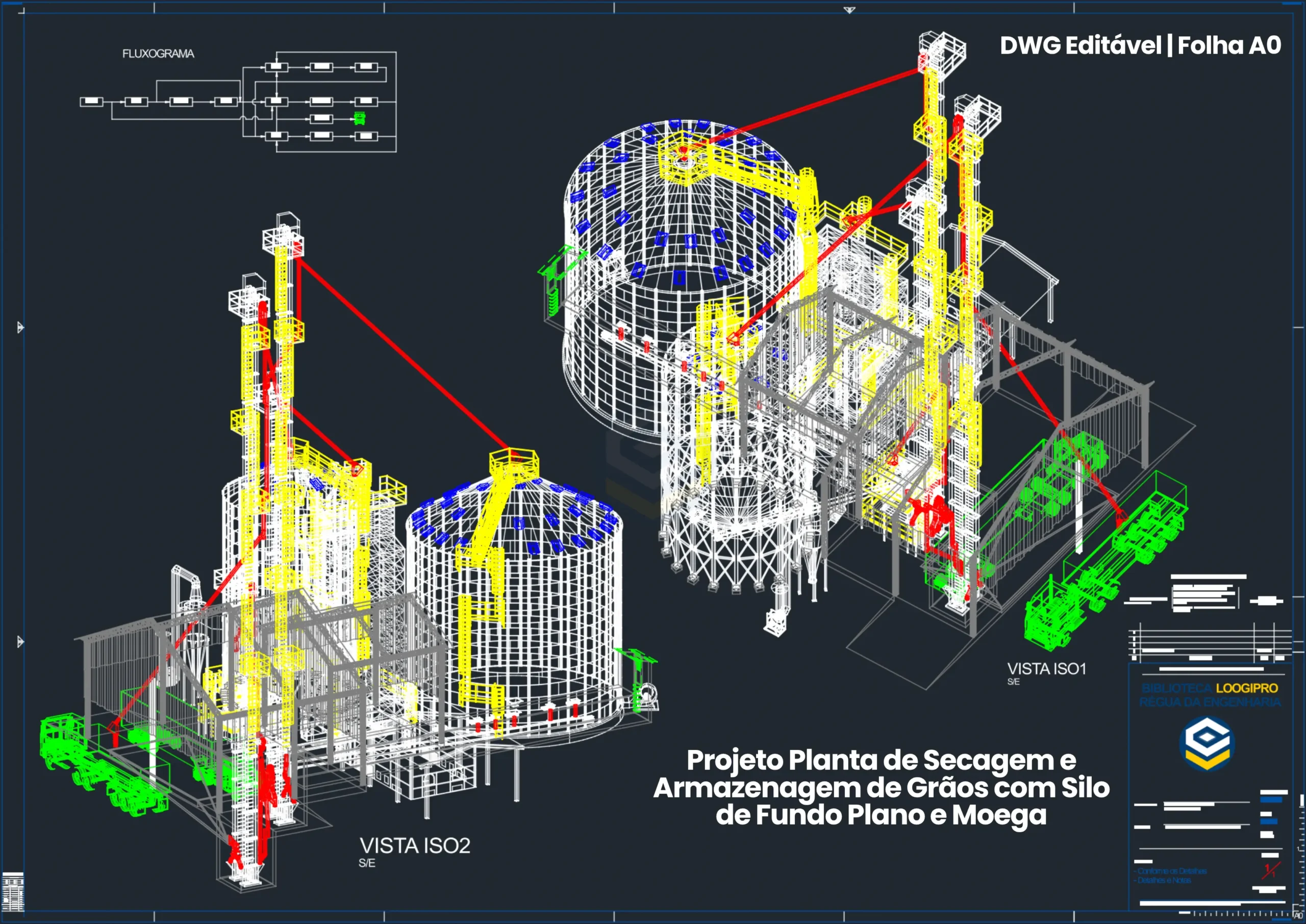

📐 Folha 1 em DWG (Ambiente CAD): Desenho vetorial nativo em formato DWG aberto para modificações. Mostra a modelagem dos silos, torre de elevadores, secador e tubulações autolimpantes com camadas (layers) organizadas por componentes.

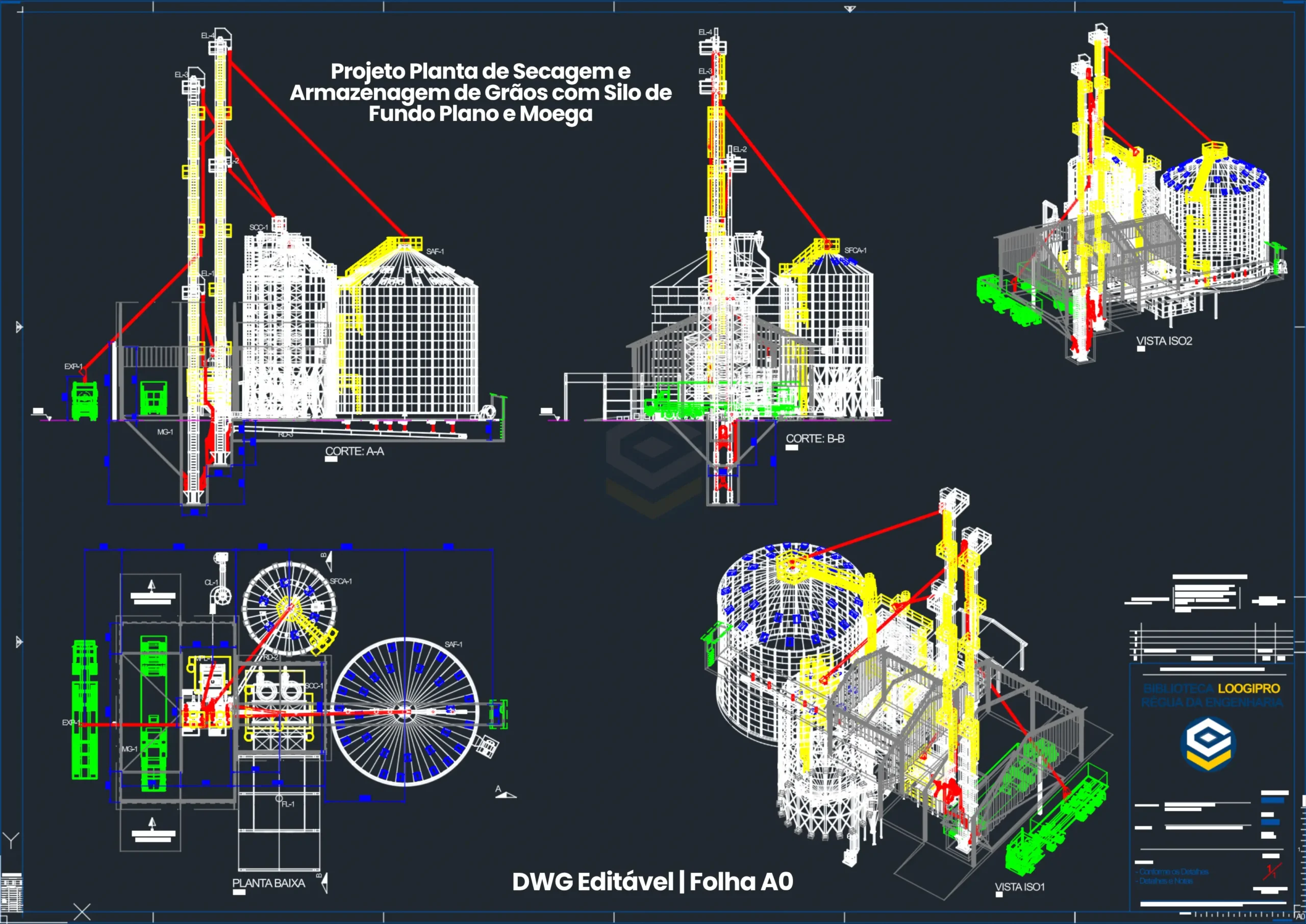

⚙️ Folha 2 em DWG (Ambiente CAD): Arquivo vetorial no AutoCAD contendo os eixos de locação, cotas ortogonais da planta baixa, níveis de aterro da rampa de 12%, poço subterrâneo e alinhamentos de montagem mecânica dos redlers e elevadores.

🚛 Moega Rodoviária Gravítica sem Redler: Engenharia de Descarga Direta em Grau

Uma moega rodoviária gravítica sem redler (ou sem transportador de corrente horizontal de fundo) é uma estrutura de recepção de grãos e granéis sólidos projetada para escoar e descarregar todo o material exclusivamente pela ação da gravidade, eliminando por completo a necessidade de instalar um equipamento mecânico motorizado (como o redler) no fundo do canal de descarga.

O projeto desse sistema baseia-se na inclinação acentuada em grau das paredes internas da moega (MG-1), superando o ângulo de repouso e atrito estático dos grãos úmidos ou secos. Isso garante que a soja, o milho ou o trigo escoem de forma natural, contínua e autolimpante diretamente para a boca de alimentação (bota/pé) do elevador de canecas contínuo (EL-1) posicionado estrategicamente ao lado da estrutura:

• Economia na Aquisição de Equipamentos: dispensa a compra de um transportador redler de fundo, motoredutor, engrenagens, correntes de arraste e painéis de acionamento dedicados;
• Redução de Escavação e Concreto Armado: sem o túnel horizontal do redler sob a moega, a cota de escavação do poço subterrâneo é reduzida, economizando fôrmas, aço, impermeabilização e concretagem civil;
• Zero Manutenção Mecânica no Fundo da Moega: elimina o ponto crítico de maior desgaste abrasivo e acúmulo de poeira subterrânea, evitando paradas de colheita por rompimento de correntes ou queima de motores enterrados;
• Preservação da Qualidade do Grão: ao substituir o arraste mecânico forçado pelo escoamento gravitacional suave em funil inclinado, reduz-se o índice de quebra e dano mecânico às sementes e grãos.

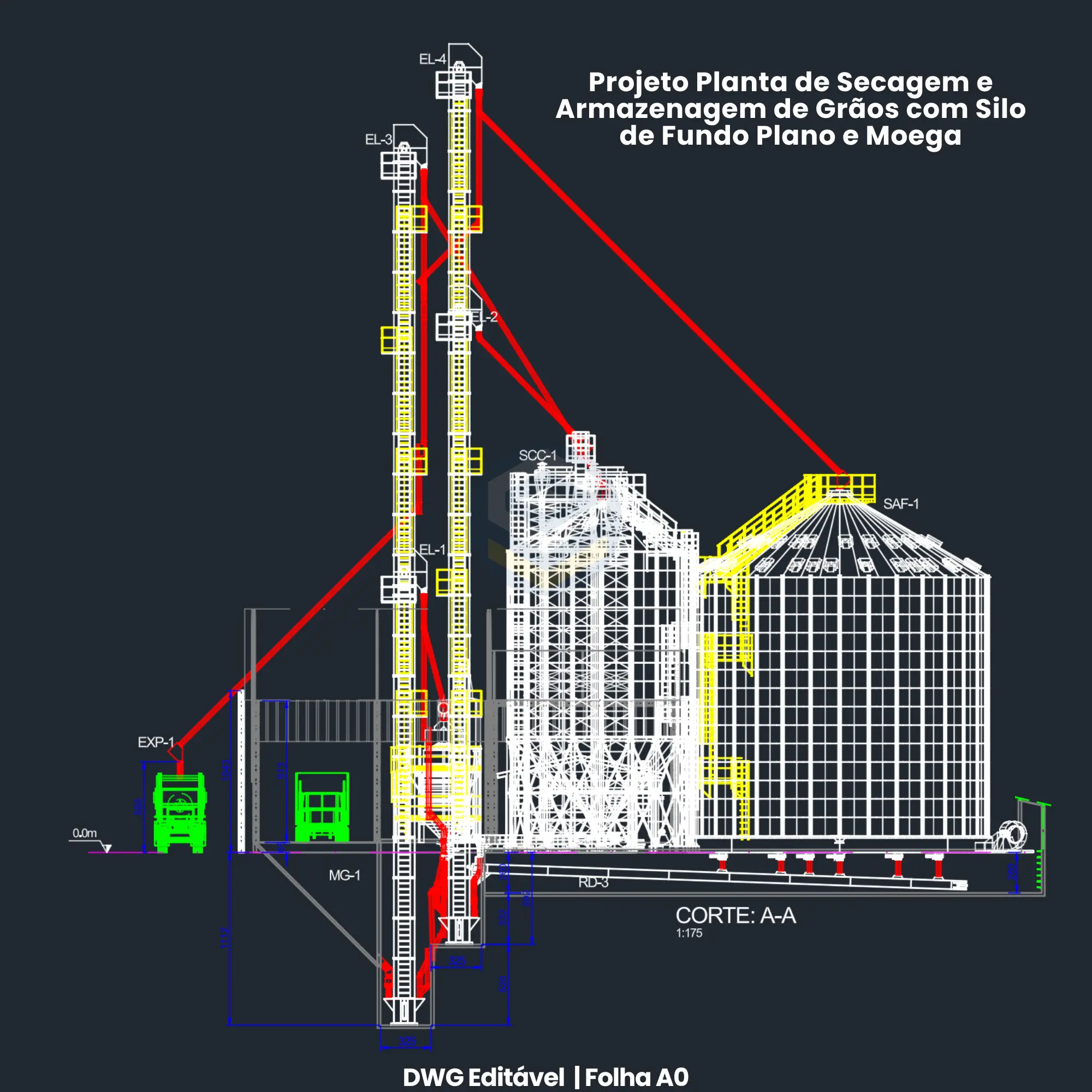

📐 Detalhe Executivo em DWG — Moega Rodoviária Gravítica sem Redler: Corte transversal técnico detalhando a engenharia da moega de recepção MG-1 com fundo inclinado em grau para alimentação direta por gravidade na bota do elevador EL-1. Essa solução elimina o redler sob a moega, reduz o consumo de energia elétrica, zera a manutenção mecânica de corrente subterrânea e diminui sensivelmente o volume de escavação e concreto do poço.

✨ Características Técnicas e Diferenciais

📊 Por que escolher a Planta de Secagem e Armazenagem de Grãos da Loogipro?

Porque construir uma planta de recebimento e secagem sem um arranjo mecânico integrado resulta em despesas elevadas com escavações desnecessárias, compra incorreta de transportadores e paradas de colheita por falta de sincronismo entre moega, secador e silos.

O arquivo entrega o arranjo agroindustrial completo, testado e validado:

RAMPA 12% → MOEGA GRAVÍTICA MG-1 (SEM REDLER) → ELEVADOR EL-1 → PRÉ-LIMPEZA COM CICLONE → SECADOR COM FORNALHA A BIOMASSA → SILO PULMÃO CÔNICO → SILO FUNDO PLANO → EXPEDIÇÃO DIRETA → PRANCHAS DWG E PDF A0

Com este projeto em DWG e PDF A0, projetistas, construtoras e produtores rurais contam com um projeto executivo funcional pronto para execução ou adaptação, acelerando prazos de implantação da unidade.

⚠️ Observação Técnica Importante

Este arquivo consiste em um projeto técnico de referência de arranjo físico, locação de maquinários e obras civis preliminares e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico das fundações de concreto armado dos silos e poços, laudos geotécnicos de solo e licenciamento ambiental.

O dimensionamento das sapatas, estacas e blocos civis com base nas sondagens do solo local (SPT), a especificação das cargas elétricas de alimentação dos motores e o recolhimento da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT de projeto e montagem cabem ao engenheiro responsável técnico encarregado da implantação da obra no local.

Normas técnicas de referência: ABNT NBR 8800:2024, CEMA Standards, NR-12, NR-35 e ABNT NBR 6492.

Pronto para implantar sua planta de secagem e armazenagem com eficiência e economia de obra? O download é imediato após a confirmação do pagamento.

📚 Sobre a Biblioteca Loogipro

A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia civil, estruturas metálicas, movimentação de granéis sólidos e infraestrutura agroindustrial, desenvolvida por engenheiros para engenheiros.

A plataforma reúne soluções completas em plantas de secagem e armazenagem, Unidades de Beneficiamento de Sementes (UBS), silos metálicos de fundo plano e cônico, moegas rodoviárias, secadores de grãos e fundações pesadas, disponibilizando folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais técnicos em PDF, proporcionando máxima produtividade no cotidiano de escritórios e instaladoras.

⚡ Destaques Rápidos — Resumo Executivo
