| 📦 Modelo | Projeto Arquitetônico de Armazém Graneleiro 102x40m — DWG (Architectural Design for 102x40m Grain Warehouse 48.000t DWG) |
| 📐 Parâmetros | Megaestrutura horizontal com área de 4.080 m² (102 x 40 metros), capacidade estática para até 48.000 toneladas, vão livre de 40 metros sem pilares intermediários, planta baixa cotada, corte transversal com talude natural do grão e fachada longitudinal completa |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Prancha Executiva em PDF (Folha A0) pronta para plotagem |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 6492 (representação de projetos de arquitetura), normas de segurança em armazenagem agroindustrial, circulação técnica pesada e diretrizes de confinamento de granéis agrícolas |
| 🏗️ Configuração | Unidade armazenadora de grande porte: nave industrial de 102 metros com vão monumental de 40 metros livres, perfil parabólico/inclinado de cobertura projetado para acompanhar o ângulo de repouso dos grãos e passarela de carregamento superior |

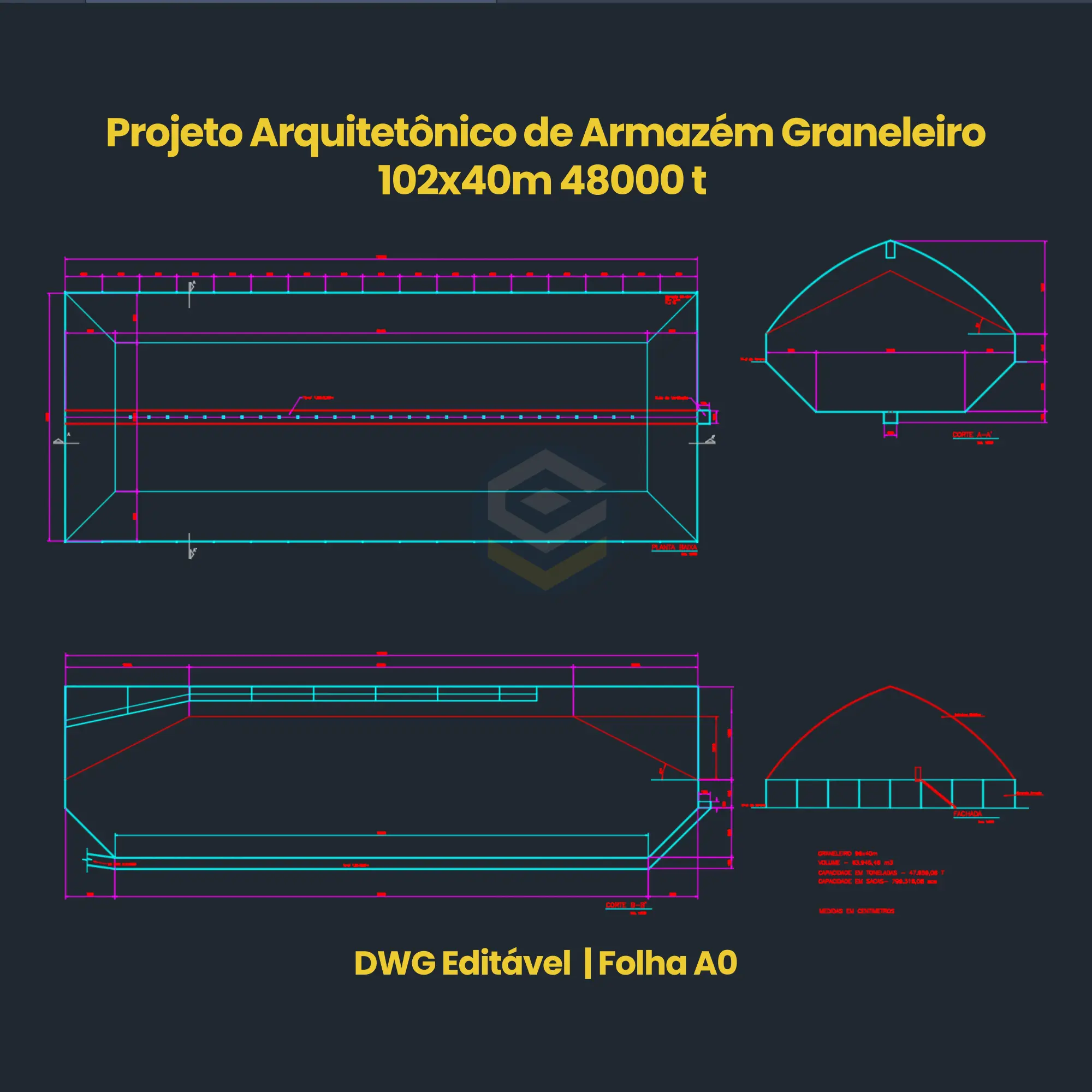

| 📥 Inclui | 📐 Planta baixa geral cotada (102x40m), corte transversal técnico com estudo do talude da pilha de 48.000t, elevação da fachada longitudinal de 102m, carimbo técnico Loogipro e notas de proteção de direitos autorais (Lei 9.610/1998) |
| 🚦 Verificações | Compatibilização volumétrica para 48.000t de grãos, modulação de eixos para pórticos metálicos ou pilares de concreto, gabarito livre para maquinário de topo/fundo e prancha A0 em escala 1:1 |
| 🏢 Aplicação | Engenheiros civis calculistas, arquitetos industriais, tradings de commodities agrícolas, cerealistas, cooperativas agropecuárias e construtoras de terminais portuários e ferroviários |
| ⚠️ Escopo | O Projeto Arquitetônico de Armazém Graneleiro 102x40m fornece a geometria arquitetônica e volumétrica de referência. Não inclui memória de cálculo estrutural detalhada ferro a ferro, ensaios de solo (SPT) nem emissão de ART/RRT de execução |
O Projeto Arquitetônico de Armazém Graneleiro 102x40m (Architectural Design for 102x40m Grain Warehouse 48000t DWG) é uma documentação técnica e executiva desenvolvida em AutoCAD (.dwg) para arquitetos industriais, engenheiros projetistas de infraestrutura agroindustrial, tradings e construtoras de grandes terminais graneleiros. Projetado para proporcionar uma colossal capacidade estática de até 48.000 toneladas de grãos (soja, milho ou trigo), o material define a geometria arquitetônica de uma área coberta de 4.080 m², estruturada com 102 metros de comprimento longitudinal e um vão transversal livre de 40 metros sem pilares intermediários.
Totalmente alinhado aos critérios gráficos da norma ABNT NBR 6492 (Representação de Projetos de Arquitetura) e às premissas de funcionamento das normas ABNT NBR 6118:2023 e ABNT NBR 8800:2024, o material entrega um arranjo rigoroso para o Projeto Arquitetônico de Armazém Graneleiro 102x40m. O conjunto reúne planta baixa cotada com eixos modulados a cada pórtico, corte transversal demonstrando o perfil de confinamento volumétrico do talude de grãos sob a cobertura em arco/duas águas e a elevação da fachada longitudinal completa.
Projetar uma unidade armazenadora horizontal para 48.000 toneladas com 40 metros de vão livre exige máxima precisão entre a inclinação da cobertura metálica e o ângulo de atrito interno da massa de grãos ensilada. Este projeto soluciona o aproveitamento volumétrico ideal do espaço aéreo, garantindo folga técnica superior para a passarela do transportador de corrente (redler de carregamento) e prevendo as aberturas de acesso para descarregamento mecanizado. Desenvolvido nativamente em AutoCAD, com layers padronizados e cotas métricas reais, este arquivo editável elimina conflitos no canteiro e otimiza o orçamento da estrutura.
O Projeto Arquitetônico de Armazém Graneleiro 102x40m (102x40m Grain Warehouse 48.000t) estrutura a arquitetura pesada de armazenamento agroindustrial através de três núcleos funcionais integrados:
💡 Vantagens Técnicas: A compatibilização prévia entre o vão monumental de 40 metros e o talude de 48.000 toneladas em DWG nativo evita sobrecargas indevidas na cobertura, soluciona o gabarito das passarelas operacionais e fornece ao calculista estrutural a malha de eixos definitiva para o pré-dimensionamento de aço ou concreto.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Planta Baixa Geral 102x40m (Floor Plan) | Arranjo cotado da nave de 4.080 m², espaçamento entre pórticos ao longo dos 102 metros, portões industriais de acesso e marcação dos muros de arrimo perimetrais. |
| Corte Transversal — Talude 48.000t (Cross Section) | Seção vertical demonstrando a altura livre do cume, vão livre de 40m, linha teórica de acomodação do talude de grãos e gabarito da passarela do redler superior. |
| Fachada Longitudinal 102m (Side Elevation) | Vista lateral cotada detalhando a extensão de 102 metros, modulação dos painéis de fechamento, aberturas para circulação de ar e acessos operacionais. |
| Geometria de Confinamento (Bulk Profile) | Esquema volumétrico de preenchimento estático do armazém, garantindo que o pico da pilha de grãos mantenha o distanciamento normativo dos elementos estruturais. |
| Blocos e Legenda Técnica | Organização rigorosa de layers por cor e espessura, carimbo oficial Loogipro e notas de conformidade com a Lei de Direitos Autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O arranjo do Projeto Arquitetônico de Armazém Graneleiro 102x40m foi concebido para atender às severas demandas de estocagem de grandes volumes agrícolas:
A produtividade de um terminal de grande escala depende da agilidade e segurança operacional das linhas de abastecimento:

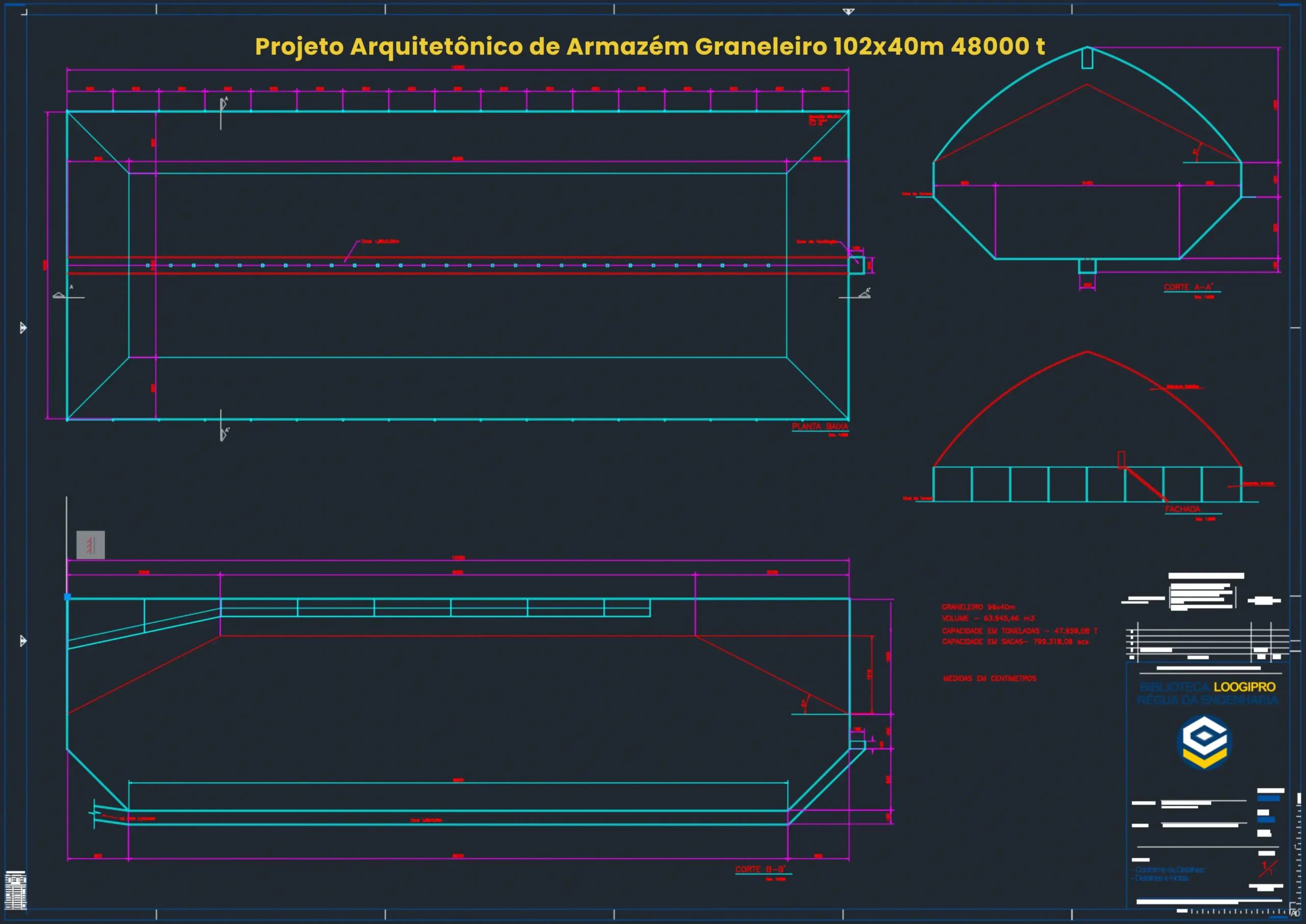

📐 Prancha Arquitetônica Executiva A0 (Desenho em DWG): Arranjo cotado com planta baixa do armazém de 102x40m (4.080 m²), corte transversal esquemático com o talude para 48.000 toneladas, fachada longitudinal de 102 metros e carimbo técnico normatizado em escala 1:1.
Porque conceber do zero uma unidade para 48.000 toneladas com 40 metros de vão livre exige compatibilizar o cume de transporte, o empuxo da massa ensilada contra os fechamentos e o fluxo de maquinários de expedição. Um erro de gabarito ou inclinação de telhado pode inviabilizar o enchimento total do armazém e causar perdas de armazenagem.
O arquivo entrega a solução geométrica integrada e validada:
PLANTA BAIXA 102X40M → VÃO LIVRE DE 40M → TALUDE DE 48.000T → CORTE TRANSVERSAL → FACHADA 102M → PRANCHA A0
Com este projeto em DWG, sua equipe técnica economiza tempo de desenvolvimento, partindo de uma base consolidada para grandes projetos agroindustriais.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.
A determinação da capacidade de suporte do solo (sondagem SPT), o dimensionamento das fundações, muros de contenção e superestruturas metálicas ou de concreto, bem como a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 6492, ABNT NBR 6118:2023 e ABNT NBR 8800:2024.
Pronto para acelerar o desenvolvimento do seu mega armazém com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Armazenagem e Galpões disponíveis na nossa biblioteca. Combine este projeto com nossas memórias de cálculo e projetos estruturais em DWG da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em galpões industriais, armazéns graneleiros, silos e fundações pesadas, reunindo folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais descritivos em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto arquitetônico e volumétrico de Projeto Arquitetônico de Armazém Graneleiro 102x40m (Architectural Design for 102x40m Grain Warehouse 48000t) com planta baixa, corte de talude e fachada. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e prancha executiva Folha A0 vetorizada. Download imediato. |
| Palavras-chave SEO | Projeto Arquitetônico de Armazém Graneleiro 102x40m · armazém graneleiro 48000t · vão livre 40m · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 6492 (representação de arquitetura) e preceitos para estruturas industriais de armazenagem de grãos. |
| O que inclui | Planta baixa cotada de 102x40m (4.080 m²) · Corte transversal com geometria do talude de 48.000t · Fachada longitudinal de 102m · Layers organizados · Folha A0 configurada. |
| Geometrias atendidas | Mega armazém horizontal com 40 metros de vão transversal livre e 102 metros de comprimento, com perfil adaptável para estruturas em aço ou concreto armado pré-moldado. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com prancha técnica Folha A0 configurada para plotagem. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de cotas, espaçamento de pórticos, aberturas de ventilação, portas industriais e carimbo. |
| Saídas geradas | Desenhos vetoriais limpos prontos para aprovação em órgãos ambientais, licenciamento de obras e dimensionamento do cálculo estrutural de fundações e superestruturas. |
| Para quem | Engenheiros civis, arquitetos industriais, cooperativas agropecuárias, tradings de commodities e empresas de estruturas metálicas pesadas. |
| Importante | O projeto atua como referência geométrica e arquitetônica. O cálculo estrutural fino, a sondagem SPT e o recolhimento de ART/RRT de execução são de responsabilidade do profissional local habilitado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva, cuja aplicação em canteiro de obras deve ser validada por profissional de engenharia qualificado com emissão de ART/RRT local.
