O preço original era: R$38.90.R$17.98O preço atual é: R$17.98.
| 📦 Modelo | Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m — DWG (Architectural Design for 42x20m Arched Grain Warehouse DWG) |
| 📐 Parâmetros | Armazém graneleiro com cobertura em arco e área de 840 m² (42 x 20 metros), planta baixa cotada, corte transversal técnico com estudo do talude de grãos confinado sob o arco, fachadas com fechamento curvo e eixos modulares |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Prancha Executiva em PDF (Folha A0) pronta para plotagem |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 6492 (representação de projetos de arquitetura), normas de segurança em armazenagem agroindustrial, diretrizes de ventilação natural e critérios de confinamento de granéis agrícolas |
| 🏗️ Configuração | Nave agroindustrial compacta de alto rendimento: vão livre transversal de 20 metros em arco sem pilares internos, comprimento modular de 42 metros, perfil curvo otimizado para acompanhar o cone natural do granel e portões para carga pesada |
| 📥 Inclui | 📐 Planta baixa cotada geral (42x20m), corte transversal com talude da massa de grãos, elevação de fachadas com perfil arqueado, carimbo técnico Loogipro e notas de direitos autorais (Lei 9.610/1998) |
| 🚦 Verificações | Geometria do arco compatibilizada com o ângulo de repouso dos cereais, aproveitamento máximo do volume cúbico sem espaço morto, acessos desobstruídos para carregadeiras e prancha A0 em escala 1:1 |
| 🏢 Aplicação | Engenheiros civis, arquitetos industriais, produtores rurais, sementeiras, cooperativas agropecuárias e construtoras de estruturas metálicas e coberturas autoportantes |
| ⚠️ Escopo | O Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m fornece a geometria arquitetônica e funcional de referência. Não inclui cálculo estrutural detalhado dos arcos metálicos, laudo de sondagem (SPT) nem emissão de ART/RRT de execução |
O Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m (Architectural Design for 42x20m Arched Grain Warehouse DWG) é uma documentação técnica e executiva desenvolvida em AutoCAD (.dwg) voltada para arquitetos industriais, engenheiros projetistas de infraestrutura agroindustrial, cooperativas e construtoras de estruturas metálicas. Projetado para proporcionar excelente eficiência volumétrica na armazenagem de cereais a granel (soja, milho, arroz ou trigo), o projeto soluciona a geometria arquitetônica de uma área coberta de 840 m², estruturada com 42 metros de extensão longitudinal e um vão livre transversal de 20 metros sob cobertura em arco sem apoios intermediários.
Totalmente compatibilizado com os princípios gráficos da norma ABNT NBR 6492 (Representação de Projetos de Arquitetura) e com as diretrizes das normas ABNT NBR 6118:2023 e ABNT NBR 8800:2024, o material entrega um arranjo executivo completo para o Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m. O conjunto reúne planta baixa cotada com eixos estruturais padronizados, corte transversal esquemático com a curva do arco desenhada para acompanhar o perfil do talude de grãos e as fachadas frontal e lateral com fechamento arqueado.
A tipologia de cobertura em arco é uma das soluções mais eficientes na engenharia de armazenagem horizontal: a curvatura superior acompanha naturalmente o ângulo de repouso da pilha cônica de grãos, reduzindo volumes mortos de ar e gerando economia direta no consumo de perfis de aço e telhamento. Este projeto resolve com precisão o aproveitamento do espaço interno, permitindo que pás-carregadeiras operem com segurança junto às muretas de contenção e garantindo altura livre para esteiras e equipamentos de carregamento. Elaborado nativamente em AutoCAD, com layers organizados por pesos gráficos e cotas métricas reais, este arquivo em DWG elimina imprevistos em canteiro e agiliza a implantação da unidade.
O Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m (42x20m Arched Grain Warehouse 840 sqm) organiza a arquitetura de armazenamento agroindustrial através de três núcleos funcionais integrados:
💡 Vantagens Técnicas: A compatibilização prévia entre o vão curvo de 20 metros e o talude do granel em DWG nativo evita sobrecargas na cobertura, elimina desperdício de espaço aéreo e entrega ao calculista estrutural a malha exata para a modelagem dos arcos metálicos ou treliças curvas.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Planta Baixa Geral 42x20m (Floor Plan) | Arranjo cotado da nave de 840 m², modulação de eixos estruturais ao longo dos 42 metros, marcação das muretas perimetrais de contenção e acessos para carga. |
| Corte Transversal — Geometria do Arco (Cross Section) | Seção vertical demonstrando a flecha do arco, altura útil central, linha teórica de acomodação do talude de grãos e gabarito livre para esteiras móveis. |
| Fachada Frontal em Arco (Front Elevation) | Elevação cotada com o contorno arqueado da cobertura, portão industrial central de alta vazão e zonas de ventilação natural superior. |
| Fachada Longitudinal 42m (Side Elevation) | Vista lateral cotada detalhando a modulação dos apoios do arco ao longo dos 42 metros de comprimento e painéis de fechamento. |
| Blocos e Legenda Técnica | Organização estruturada de layers por cor e espessura, carimbo institucional Loogipro e notas de conformidade com a Lei de Direitos Autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O arranjo do Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m foi concebido para entregar máxima eficiência estrutural e espacial:
A viabilidade de uma unidade intermediária de armazenagem depende da sua versatilidade construtiva e agilidade operacional:

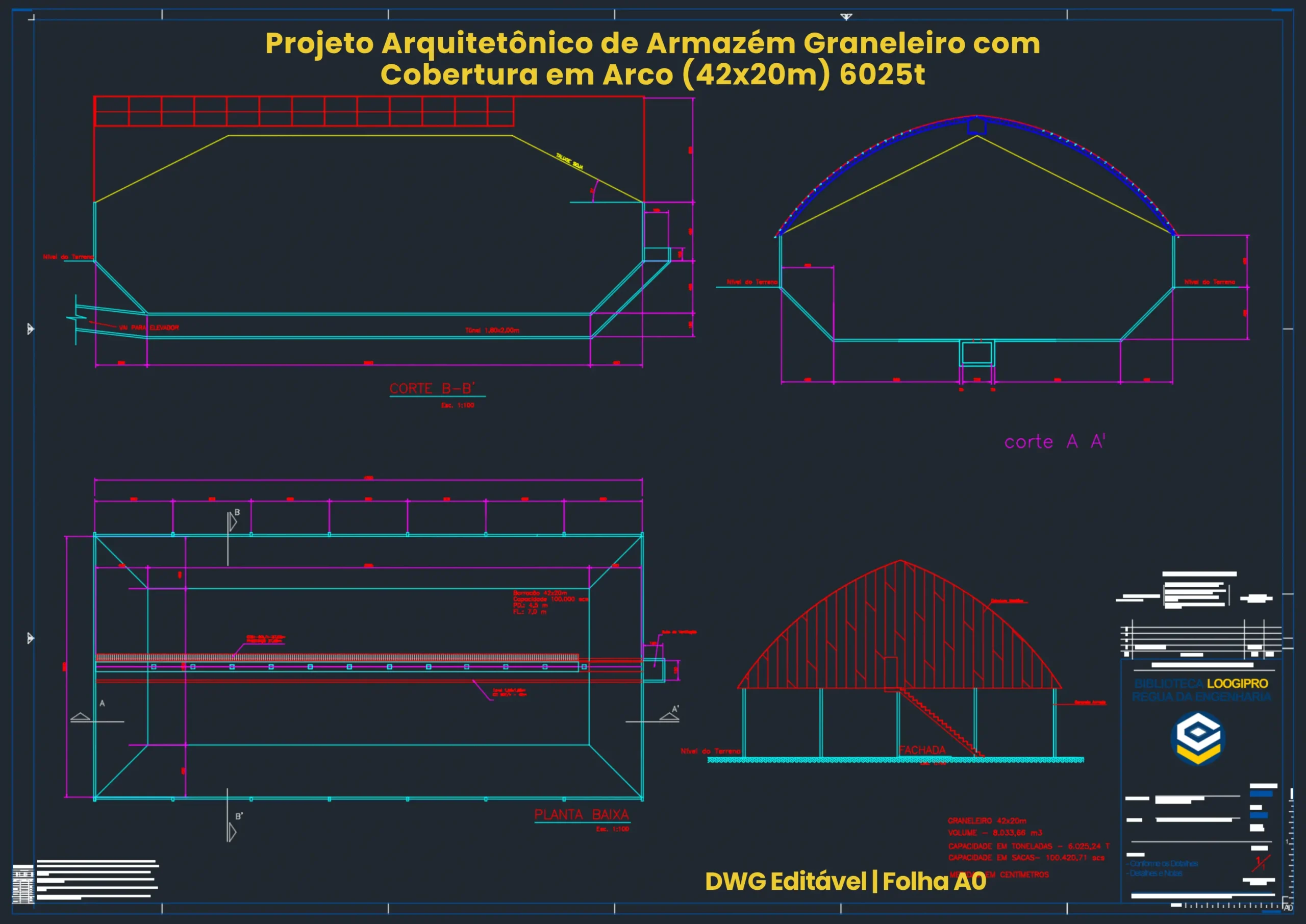

📐 Prancha Arquitetônica Executiva A0 (Desenho em DWG): Arranjo cotado com planta baixa do armazém de 42x20m (840 m²), corte transversal esquemático com a curva do arco acompanhando o talude de grãos, fachadas frontal e longitudinal e carimbo normatizado em escala 1:1.
Porque conceber uma cobertura em arco para granel exige o perfeito traçado do raio de curvatura em relação ao ângulo de acomodação do produto ensilado. Um arco muito baixo reduz a capacidade estática e impede a aproximação de máquinas; um arco muito alto gera custo desnecessário de estrutura.
O arquivo entrega a solução geométrica integrada e validada:
PLANTA BAIXA 42X20M → VÃO EM ARCO DE 20M → CURVA DO TALUDE → CORTE TRANSVERSAL → FACHADA ARQUEADA → PRANCHA A0
Com este projeto em DWG, sua equipe técnica economiza tempo precioso de desenho, partindo de uma referência executiva sólida e testada na engenharia agroindustrial.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.
A determinação da capacidade de suporte do solo (sondagem SPT), o dimensionamento dos arcos metálicos ou de concreto, muretas de arrimo e fundações, bem como a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 6492, ABNT NBR 6118:2023 e ABNT NBR 8800:2024.
Pronto para acelerar a construção do seu armazém em arco com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Armazenagem e Galpões disponíveis na nossa biblioteca. Combine este projeto arquitetônico com os projetos estruturais e memórias de cálculo da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em galpões industriais, armazéns graneleiros, silos e fundações pesadas, reunindo ferramentas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto arquitetônico e volumétrico de Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m (Architectural Design for 42x20m Arched Warehouse) com planta baixa de 840 m², corte e fachadas. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e prancha executiva Folha A0 vetorizada. Download imediato. |
| Palavras-chave SEO | Projeto Arquitetônico de Armazém Graneleiro em Arco 42x20m · armazém graneleiro em arco · cobertura autoportante · galpão em arco DWG. |
| Referências técnicas | ABNT NBR 6492 (representação de arquitetura) e critérios técnicos para dimensionamento de coberturas industriais curvas. |
| O que inclui | Planta baixa cotada de 42x20m (840 m²) · Corte transversal com curva do arco e talude do granel · Fachada frontal arqueada · Fachada longitudinal de 42m · Folha A0 configurada. |
| Geometrias atendidas | Armazém retangular de 42 metros por 20 metros livres, com cobertura em arco adaptável para treliças metálicas curvas ou telhas autoportantes. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com prancha executiva Folha A0 configurada para plotagem técnica. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de cotas, flecha do arco, portões industriais, espaçamento entre apoios e carimbo institucional. |
| Saídas geradas | Desenhos vetoriais limpos prontos para licenciamento municipal, aprovação em órgãos ambientais e orientação do cálculo estrutural da cobertura. |
| Para quem | Engenheiros civis, arquitetos industriais, produtores rurais, sementeiras e fabricantes de coberturas metálicas em arco. |
| Importante | O projeto atua como referência geométrica e arquitetônica. O cálculo estrutural, sondagem SPT e recolhimento de ART/RRT de execução são de responsabilidade do profissional habilitado contratado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva, cuja aplicação em canteiro de obras deve ser validada por profissional de engenharia qualificado com emissão de ART/RRT local.
Consulte nossas políticas institucionais:
Acesse: 💻 Biblioteca Loogipro
Consultoria: 📞 (64) 99955-6585 | 📧 engenharia@loogipro.com
Suporte: 📧 suporte@loogipro.com
