Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit in Reinforced Concrete DWG)

O preço original era: R$38.90.O preço atual é: R$17.98.

⚡ DOWNLOAD IMEDIATO ⚡
📦 Modelo Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit in Reinforced Concrete DWG)
📐 Parâmetros Geometria e formas para poço de elevador profundo com 10 metros de rebaixo em concreto armado, caixa estanque com paredes de contenção para empuxo de terra e lençol freático, laje de fundo com poço de sucção (sump pit), nichos para chumbadores e transição com túnel de descarga
🧰 Formato Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Pranchas Executivas em PDF prontas para plotagem
💻 Software AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte a arquivos .dwg nativos
📚 Referências ABNT NBR 6118:2023 (estruturas de concreto armado), ABNT NBR 6122:2022 (projeto e execução de fundações), ABNT NBR 6123:2023 (vento em edificações) e ABNT NBR 8800:2024 (estruturas de aço)
🏗️ Configuração Caixa subterrânea de grande profundidade (10 metros) para ancoragem do pé do elevador de canecas, laje de fundo reforçada para combater empuxo hidrostático e subpressão, e aberturas compatibilizadas para transportadores de grãos
📥 Inclui 📐 Planta geral de locação e coordenadas de eixos, plantas de formas das paredes e lajes em concreto armado, cortes transversais e longitudinais com cotas de nível até -10,00m, detalhe do sumidouro/drenagem, carimbo técnico Loogipro e notas autorais (Lei 9.610/1998)
🚦 Verificações Compatibilização geométrica entre a carcaça do elevador de grãos e as paredes do poço, espessuras dimensionadas para empuxo ativo/hidrostático, layout configurado para plotagem e integração com túneis de descarga
🏢 Aplicação Engenheiros civis calculistas, projetistas de terminais graneleiros, indústrias de ração e óleo, cooperativas agrícolas e empreiteiras de obras pesadas agroindustriais
⚠️ Escopo O Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG fornece a concepção geométrica e espacial da estrutura enterrada. Não inclui ensaios geotécnicos do solo (SPT), cálculo detalhado de armaduras personalizadas para o terreno nem emissão de ART/RRT



Descrição

Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit in Reinforced Concrete DWG)

O Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit in Reinforced Concrete DWG) é uma documentação técnica executiva desenvolvida em AutoCAD (.dwg) para engenheiros calculistas, projetistas de infraestrutura agroindustrial, escritórios de cálculo e construtoras de obras pesadas. Desenvolvido para atender unidades graneleiras de alta vazão, este projeto estrutural poço elevador soluciona com precisão a engenharia civil de uma escavação profunda de 10 metros conjugada à moega (Poço P1), estruturando a geometria completa em poço elevador concreto armado com paredes estanques de contenção, laje de fundo contra empuxo freático e interfaces de escoamento.

Totalmente compatibilizado com os critérios das normas ABNT NBR 6118:2023 (Projeto de Estruturas de Concreto), ABNT NBR 6122:2022 (Projeto e Execução de Fundações), ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações) e ABNT NBR 8800:2024, o material viabiliza a implantação segura do poço de elevador. O conjunto entrega pranchas executivas completas de formas, cotas em profundidade escalonada, modulação de eixos estruturais e aberturas dimensionadas para a transição direta com moegas rodoviárias e galerias subterrâneas de transportadores.

A concepção de um poço de elevador com 10 metros de profundidade em canteiros agroindustriais impõe severos desafios de empuxo lateral de solo e pressões de água subterrânea. Este projeto estrutural poço elevador resolve a estanqueidade e a rigidez da caixa enterrada, prevenindo deformações de parede, fissurações, infiltrações que danificam grãos e recalques diferenciais na base do maquinário de içamento. Modelado nativamente em AutoCAD, com layers padronizados e cotas métricas reais, este projeto em poço elevador concreto armado elimina retrabalhos e incompatibilidades espaciais na montagem eletromecânica.

🔎 O que é o Projeto Estrutural de Poço de Elevador 10m (Poço P1 de Moega)?

O Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit) estrutura a malha civil subterrânea de recepção e elevação contínua através de três núcleos operacionais integrados:

  • 1. Caixa Subterrânea Estanque P1 — 10 Metros (Deep Concrete Pit Structure): Paredes perimetrais robustas em poço elevador concreto armado, calculadas geometricamente para conter o empuxo contínuo de terra e a pressão hidrostática ao longo de 10 metros de profundidade.
  • 2. Laje de Fundo e Assentamento do Elevador (Base Slab & Elevator Boot Mounts): Laje maciça de subpressão com rebaixos específicos para ancoragem, fixação de chumbadores e nivelamento da carcaça inferior do elevador de canecas.
  • 3. Conexão com a Moega e Poço de Sucção (Hopper Interface & Sump Pit): Aberturas de transição direta com a descarga da moega de recepção e poço rebaixado (sump pit) para esgotamento automático de eventuais águas de lavagem ou drenagem.

💡 Vantagens Técnicas: A compatibilização prévia entre o poço P1, as aberturas da moega e a base metálica em DWG nativo evita quebras de concreto na montagem mecânica, define a estanqueidade das juntas e entrega ao calculista as formas completas prontas para cálculo de armaduras.

📊 Pranchas, Detalhes e Módulos Integrados no Arquivo DWG

Vista / Prancha O que ela detalha e apresenta
Locação Geral e Eixos (General Layout) Implantação topográfica com coordenadas do poço P1, alinhamento dos eixos da moega rodoviária e centro axial da torre metálica do elevador.
Formas do Poço P1 (Pit Formwork) Plantas de formas das paredes perimetrais em poço elevador concreto armado com indicação de espessuras, desníveis e laje superior de cobertura.
Laje de Fundo e Poço Sump (Foundation Slab) Geometria da laje inferior maciça, nichos rebaixados para assentamento do pé do elevador e caixa de sucção para bomba de recalque.
Interface com Moega (Intake Connection Details) Detalhamento da abertura estrutural na parede do poço para acoplamento do fluxo de grãos da moega ao pé do equipamento elevatório.
Cortes Verticais até -10,00m (Full Elevation Sections) Cortes longitudinais e transversais completos de 0,00m a -10,00m, demonstrando patamares de acesso, escada de segurança e folgas ergonômicas.
Blocos e Legenda Técnica Organização estruturada de layers, convenções de engenharia normatizadas e notas de conformidade legal baseadas na Lei 9.610/98.

O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.

🏗️ Concepção Civil e Geotécnica: Estanqueidade, Empuxo de Terra e Subpressão Hidrostática

O arranjo do Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG atende com precisão às severas exigências mecânicas impostas pelas obras enterradas profundas:

  • Paredes de Contenção de Alta Rigidez: espessuras robustas concebidas para absorver os momentos fletores e esforços cortantes originados pelo empuxo de solo em repouso e eventuais lençóis freáticos;
  • Equilíbrio de Flutuação e Subpressão: laje maciça de fundo com estabilidade gravítica contra o empuxo hidrostático ascendente, impedindo qualquer movimentação vertical da caixa;
  • Diretrizes de Impermeabilização: concepção espacial favorável à instalação de fitas hidroexpansivas e perfis tipo waterstop nas juntas de concretagem entre laje e paredes;
  • Cargas Dinâmicas e Vibração: maciços de concreto preparados para absorver o impacto das partidas dos motores, tensão contínua da correia de canecas e frenagem do sistema.

🔩 Poço P1 de Moega, Ancoragens do Elevador e Interface Operacional

A operacionalidade contínua do recebimento de grãos depende da geometria exata no fundo do poço de transbordo:

  • Gabarito Livre Operacional: folga ergonômica perimetral planejada para troca de rolamentos inferiores, limpeza periódica de grãos residuais e ajuste de esticadores da correia;
  • Entrada Direta da Moega: transição sem desvios para que o produto escoe por gravidade diretamente à zona de abastecimento das canecas do elevador;
  • Poço de Drenagem e Esgotamento: caixa rebaixada integrada para sucção por bombas submersíveis automáticas, mantendo o ambiente subterrâneo permanentemente seco;
  • Segurança e Circulação: disposição de eixos para fixação de escadas de marinheiro com linha de vida e patamares intermediários de descanso até o nível do solo.

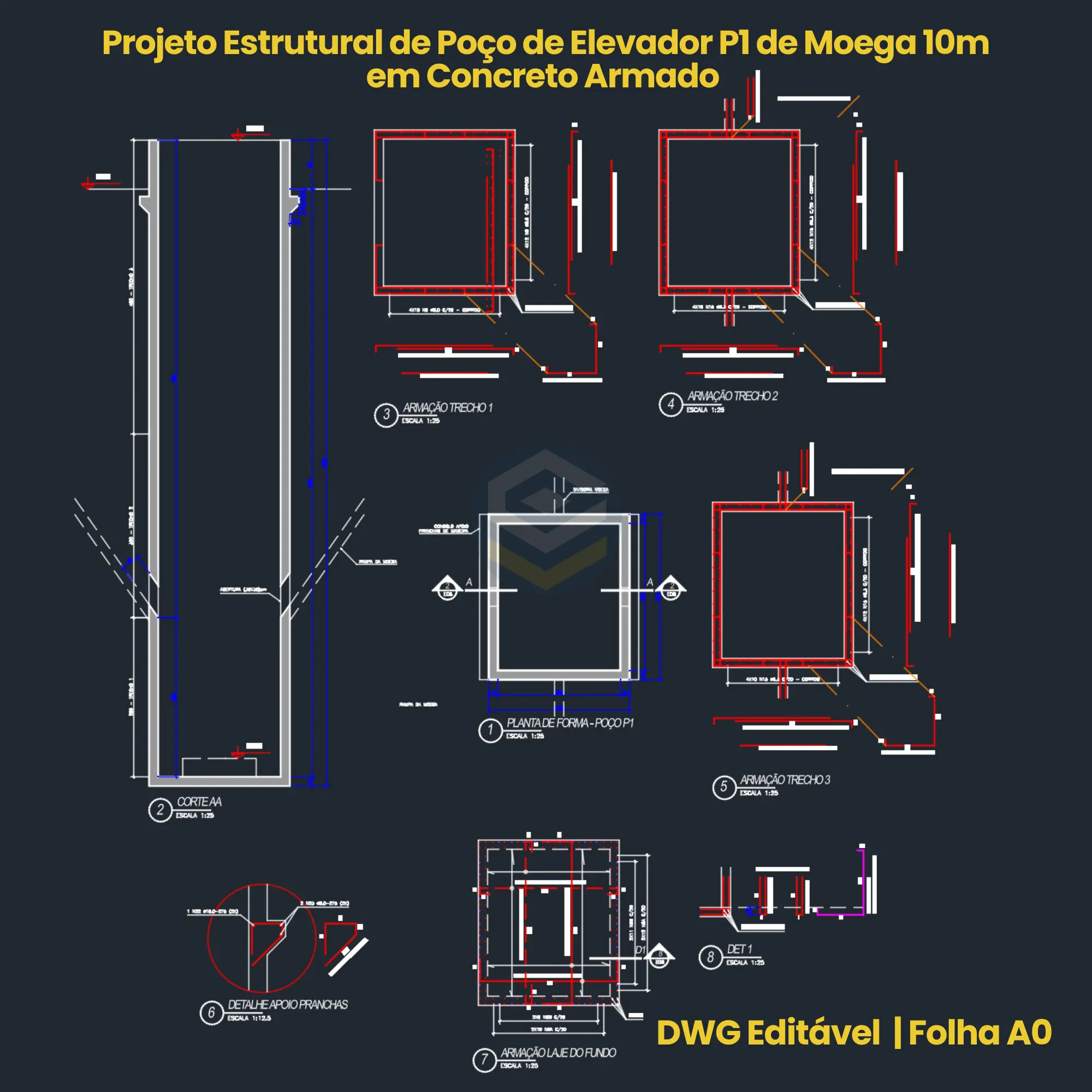

Prancha executiva A0 do poço de elevador P1 de moega 10m em concreto armado: cortes verticais, formas das paredes de contenção, laje de fundo e detalhes de transição em AutoCAD DWG

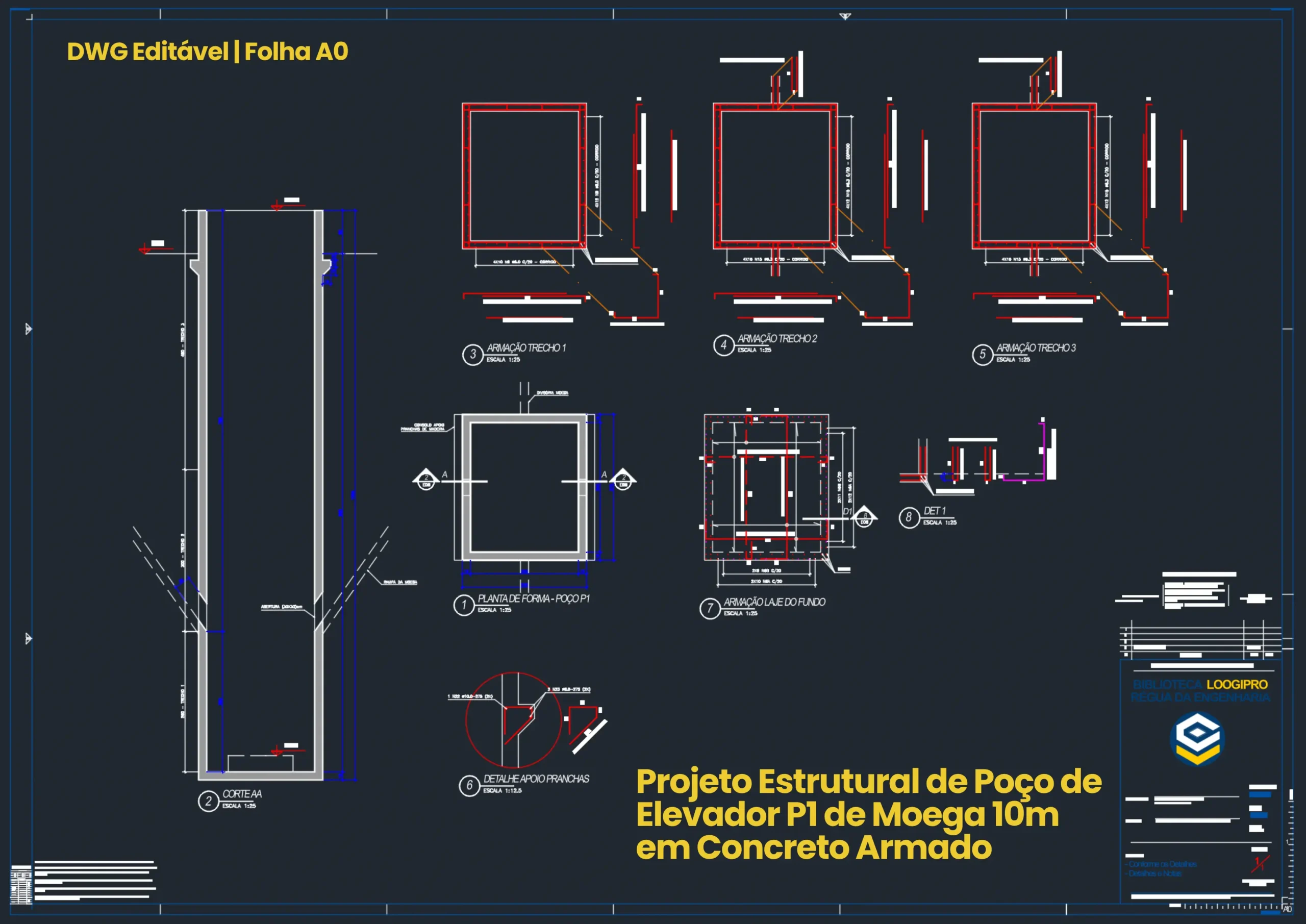

📐 Prancha Executiva A0 — Poço de Elevador P1 de Moega 10m em Concreto Armado (DWG): Arranjo cotado com malha de eixos estruturais, cortes de nível em -10,00 metros, laje maciça de fundo com poço de sucção, formas perimetrais e interface com moega rodoviária em escala 1:1.

✨ Características Técnicas e Diferenciais

📐 Profundidade Real 10m
Geometria profunda para poço P1 atendendo elevadores industriais de grande capacidade.
🧱 Paredes Robustas
Seções espessas dimensionadas para conter empuxos laterais de solo e lençol freático.
🚜 Interface com Moega
Abertura dimensionada para conexão direta com o escoamento inferior da moega.
💧 Caixa Estanque e Poço Sump
Rebaixo para bombas de recalque mantendo a caixa livre de umidade no fundo.
🎯 Locação de Cargas e Eixos
Planta com coordenadas dos blocos e eixos principais de alinhamento estrutural.
✏️ 100% Editável em DWG
Arquivo aberto compatível com versões AutoCAD 2013 até 2026, BricsCAD e ZWCAD.
📁 Zero XREFs ou Vínculos
Arquivo limpo sem dependências externas de imagens, mapas ou tabelas perdidas.
⚡ Download Imediato
Acesso instantâneo ao arquivo compactado em .zip logo após a aprovação do pagamento.

📊 Por que escolher o Projeto Estrutural de Poço de Elevador 10m da Loogipro?

Porque conceber do zero um poço de elevador com 10 metros de profundidade exige complexos cálculos de contenção lateral de terra, consideração de empuxo hidrostático e perfeita sintonia com a mecânica do elevador de canecas e da moega. Qualquer divergência dimensional nas paredes ou no fundo inviabiliza a montagem mecânica e atrasa o canteiro.

O arquivo entrega a solução geométrica integrada e validada:

LOCAÇÃO GERAL → POÇO P1 10M → CONTENÇÃO DE EMPUXOS → ENTRADA DA MOEGA → ANCORAGEM DO ELEVADOR → PRANCHA A0

Com este projeto estrutural poço elevador em DWG, sua equipe técnica economiza tempo de modelagem, partindo de uma referência executiva sólida já testada na engenharia agroindustrial.

⚠️ Observação Técnica Importante

Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico e execução da obra.

A determinação da capacidade de suporte do solo (sondagem SPT), a definição do tipo de fundação profunda ou superficial (estacas, sapatas ou tubulões), o dimensionamento da armadura de concreto e a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico no canteiro.

Normas técnicas de referência: ABNT NBR 6118:2023, ABNT NBR 6122:2022, ABNT NBR 6123:2023 e ABNT NBR 8800:2024.

Pronto para acelerar a execução do poço de elevador com segurança técnica? O download é imediato após a confirmação do pagamento.

📁 Descubra outros projetos de Estruturas Agroindustriais e Galerias disponíveis na nossa biblioteca. Combine este detalhamento com os projetos e memórias de cálculo da Loogipro.

📚 Sobre a Biblioteca Loogipro

A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.

A plataforma disponibiliza soluções completas em estruturas de aço, reservatórios cilíndricos, silos e fundações industriais, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.

📊 Avalie o Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit)
Sua avaliação técnica apoia outros engenheiros e projetistas agroindustriais a escolherem projetos confiáveis. Deixe seu comentário após o download!



⚡ Destaques Rápidos — Resumo Executivo

O que é Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG (Structural Design for 10m Grain Elevator Pit) integrando caixa profunda estanque P1, laje de fundo com poço sump e conexões de moega.
Formato Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e prancha A0 vetorial para plotagem. Download imediato.
Palavras-chave SEO Projeto Estrutural de Poço de Elevador 10m em Concreto Armado DWG · poço de elevador · projeto estrutural poço elevador · poço elevador concreto armado.
Referências técnicas ABNT NBR 6118:2023 (concreto), ABNT NBR 6122:2022 (fundações), ABNT NBR 6123:2023 (vento) e ABNT NBR 8800:2024 (aço).
O que inclui Planta de locação de eixos topográficos · Formas das paredes de concreto com cota de -10m · Laje de fundo com poço de sucção sump · Cortes verticais completos · Interface estrutural com a moega.
Geometrias atendidas Caixas subterrâneas profundas (Poço P1) para recepção de elevadores de canecas pesados interligados a moegas de descarregamento rápido.
Estrutura dos arquivos DWG nativo estruturado em Model Space (escala 1:1) com prancha executiva Folha A0 configurada.
Entradas / Edição Totalmente desbloqueado no AutoCAD: ajuste de profundidade, espessuras de parede, locação de chumbadores e armaduras de cálculo.
Saídas geradas Desenhos vetoriais limpos, cortes construtivos prontos para plotagem e compatibilização direta com softwares de cálculo civil (TQS, Eberick, Robot).
Para quem Engenheiros civis calculistas, projetistas de infraestrutura agroindustrial, consultores de silos e construtoras de terminais graneleiros.
Importante O projeto atua como referência geométrica e espacial. As cargas de solo, o ensaio de sondagem SPT, o dimensionamento das armaduras de aço e o recolhimento de ART/RRT de execução são de responsabilidade do engenheiro local habilitado.

❓ FAQ – Perguntas Frequentes

📊 SOBRE O PROJETO ESTRUTURAL DO POÇO DE ELEVADOR

📌 Para qual profundidade e equipamento este projeto foi concebido?
O projeto foi concebido para uma profundidade útil de 10 metros (Poço P1), atendendo pés de elevadores de canecas de alta vazão conjugados à descarga de moegas rodoviárias.
📌 Como o projeto trata a água subterrânea e o empuxo hidrostático?
A caixa é concebida em poço elevador concreto armado com laje maciça pesada de fundo para equilibrar a subpressão da água, prevendo canaletas perimetrais e poço de recalque (sump) para bombas automáticas.
📌 Quais normas fundamentam as diretrizes deste projeto?
O projeto baseia-se na ABNT NBR 6118:2023 (concreto armado), ABNT NBR 6122:2022 (fundações e contenções) e ABNT NBR 6123:2023 para consideração das cargas de vento transmitidas pelas torres dos elevadores.
📌 O que o arquivo NÃO inclui?

O projeto fornece a geometria civil, formas e locação espacial. Não fazem parte do fornecimento:

  • o laudo geotécnico e ensaios de solo do terreno específico da obra;
  • a armação detalhada ferro a ferro personalizada (ferragem de cálculo);
  • o fornecimento físico dos equipamentos eletromecânicos de elevação;
  • a emissão de ART/RRT de execução e responsabilidade técnica civil.

A validação geotécnica e o cálculo de armaduras cabem ao engenheiro calculista responsável localmente.

🔧 USO, SOFTWARES E COMPATIBILIDADE

📌 Qual versão do AutoCAD é necessária para abrir os arquivos?
O arquivo DWG está salvo em formato nativo compatível com o AutoCAD 2013 ou qualquer versão superior, operando perfeitamente também em BricsCAD, ZWCAD, GstarCAD e DraftSight.
📌 Posso editar as cotas, layers e carimbo para o meu cliente?
Sim. O projeto é 100% editável em AutoCAD. Você pode alterar dimensões, mover eixos, personalizar o carimbo com os dados do seu escritório e exportar para PDF nas escalas desejadas.

📥 COMPRA, DOWNLOAD E RESPONSABILIDADE

📌 Como recebo o arquivo após a confirmação do pagamento?
A liberação é imediata e automática. Confirmado o pagamento pelo gateway da Loogipro, o link para download direto do arquivo compactado (.ZIP) fica disponível na tela e é enviado para seu e-mail.
📌 O que está incluído e o que NÃO está incluído na compra?

✅ ESTÁ INCLUÍDO NA COMPRA

  • ✅ O arquivo técnico completo em formato .DWG (aberto e 100% editável);
  • ✅ A Prancha Executiva em PDF (Folha A0) vetorizada para plotagem;
  • ✅ Arranjo civil com formas do poço P1, poço sump e interface com a moega;
  • ✅ Download imediato e acesso contínuo pela sua conta Loogipro.

❌ NÃO ESTÁ INCLUÍDO NA COMPRA

  • ❌ Execução física da obra civil, escavação profunda ou concretagem;
  • ❌ Laudo de sondagem do terreno (relatório geotécnico SPT);
  • ❌ Emissão de ART/RRT de projeto estrutural ou execução;
  • ❌ Dimensionamento final de ferragem específico para o solo do cliente.

A compra confere a licença de uso do arquivo digital técnico para suporte a projetos de engenharia.

📌 A compra inclui a emissão de ART?
❌ Não. A Loogipro fornece projetos digitais de referência. A responsabilidade técnica pela adaptação às condições reais do solo e o recolhimento da ART/RRT perante o CREA/CAU local são prerrogativas do engenheiro responsável técnico contratado para a obra.
📌 Vocês realizam projetos executivos sob medida ou adaptações estruturais?
Sim, oferecemos serviços de engenharia consultiva. Se precisar do cálculo completo de armaduras com ART, adaptação para outras profundidades ou detalhamento eletromecânico, contate-nos pelo e-mail engenharia@loogipro.com.
