O preço original era: R$389.84.R$279.86O preço atual é: R$279.86.

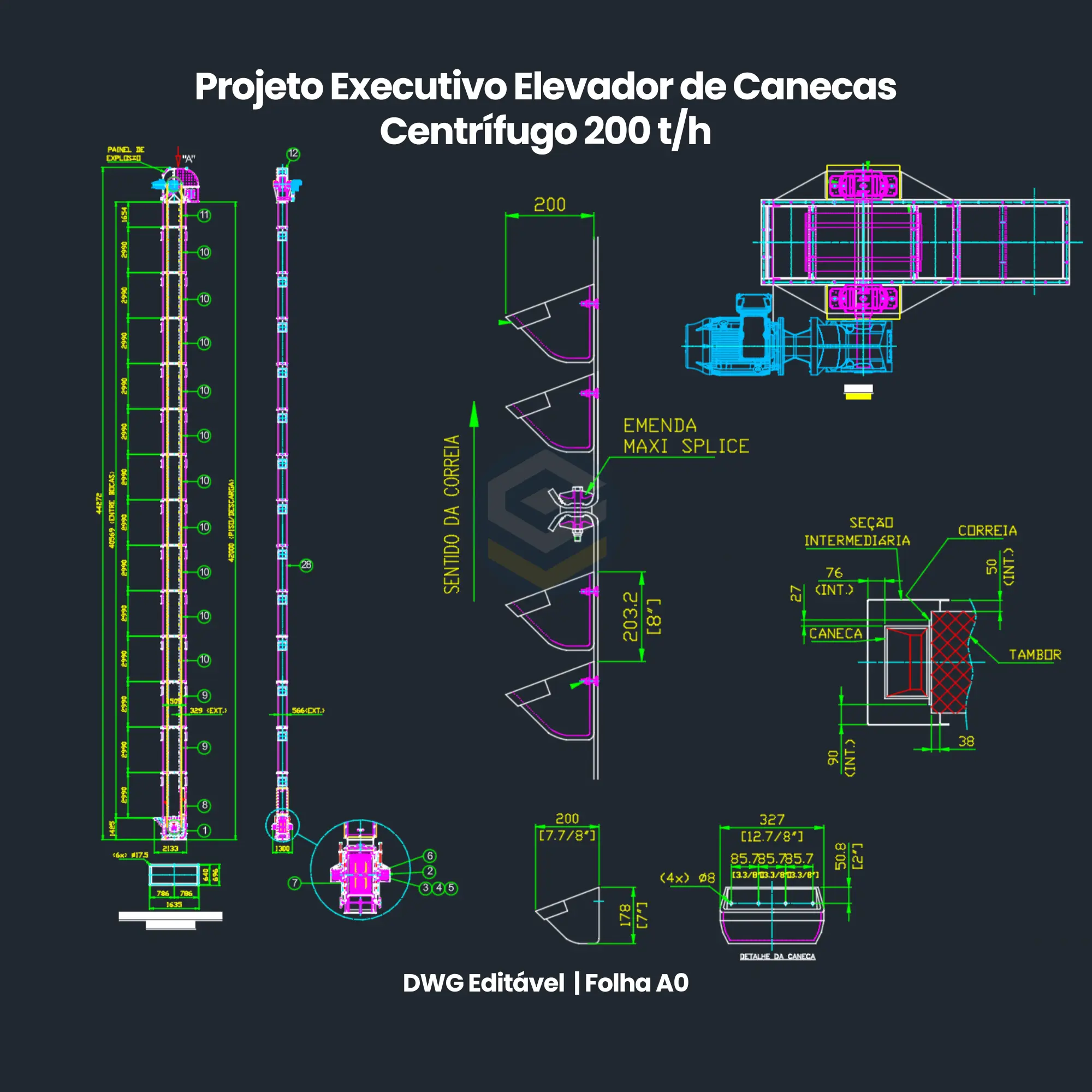

| 📦 Modelo | Projeto Executivo Elevador de Canecas Centrífugo 200 t/h DWG (Centrifugal Belt Bucket Elevator 200 t/h DWG) |
| 📐 Parâmetros | Capacidade nominal de 200 MTPH (~277 m³/h) para soja em grãos (densidade aparente de 720 kg/m³), cota de descarga a 42 metros de altura útil, tambores motriz e movido de 36 polegadas, eixos usinados em aço SAE 1045, motoredutor SEW com contra-recuo, motor elétrico WEG W22 Plus, caldeiraria em ASTM A-36 e canecas Tiger Tuff 12″ x 7″ |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável nativo em escala 1:1 e Pranchas Executivas em PDF prontas para plotagem técnica e fabricação |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | CEMA (Conveyor Equipment Manufacturers Association), NFPA-61 (prevenção de explosões de poeira agrícola), NR-12 (segurança no trabalho em máquinas), ABNT NBR 8800:2024 e ABNT NBR 6492 |
| 🏗️ Configuração | Elevador industrial contínuo de correia: cabeça motriz bipartida com bica de descarga revestida, seções intermediárias modulares autoportantes com painéis de alívio de explosão, pé com bica de alimentação, sistema esticador tipo fuso e proteções completas |
| 📥 Inclui | 📐 Montagem geral cotada (elevação de 42m), detalhamento de caldeiraria do pé, dutos modulares, cabeça motriz, especificações mecânicas de tambores de 36″, mancais SKF, correia antichama, canecas PEAD, carimbo Loogipro e notas autorais (Lei 9.610/1998) |
| 🚦 Verificações | Velocidade periférica dimensionada para descarga centrífuga contínua sem retorno de produto, cálculo de tensão admissível na correia, diâmetro mínimo do tambor motriz, folgas operacionais e pranchas em escala real |
| 🏢 Aplicação | Engenheiros mecânicos, caldeirarias pesadas, fabricantes de silos e equipamentos agroindustriais, tradings de commodities, cooperativas agrícolas, cerealistas e montadoras industriais |
| ⚠️ Escopo | O Projeto Executivo Elevador de Canecas Centrífugo fornece a engenharia de caldeiraria, conjunto motriz e detalhamento mecânico de referência. Não inclui laudos de ensaio elétrico em canteiro, fundações civis da torre nem emissão de ART/RRT de fabricação |
O Projeto Executivo Elevador de Canecas Centrífugo (Centrifugal Belt Bucket Elevator 200 t/h DWG) é uma documentação técnica completa de caldeiraria industrial pesada e engenharia mecânica desenvolvida nativamente em AutoCAD (.dwg) na escala real 1:1. Desenvolvido para atender às demandas de alta disponibilidade em plantas de recebimento de grãos, esmagadoras de soja, fábricas de ração e terminais portuários de transbordo, o projeto detalha a fabricação integral de um elevador vertical contínuo com capacidade nominal de 200 MTPH (~277 m³/h) considerando soja em grãos com densidade aparente padrão de 720 kg/m³, vencendo uma expressiva cota útil de descarga a 42 metros de altura.
Totalmente baseado nas diretrizes internacionais da CEMA (Conveyor Equipment Manufacturers Association), nas exigências de segurança contra deflagração de poeiras combustíveis da norma NFPA-61 e nas regulamentações mecânicas e operacionais da NR-12, este projeto executivo elimina incertezas no chão de fábrica. O conjunto fornece o detalhamento de corte térmico (laser/plasma CNC), furação, chanfros para solda e dobra de chapas estruturais em aço ASTM A-36, especificando um conjunto motriz industrial de alto rendimento: motoredutor ortogonal de eixos cônicos helicoidais SEW com sistema de contra-recuo mecânico embutido, acoplado a motor elétrico trifásico WEG W22 Plus.
Projetar e fabricar um elevador de canecas com descarga centrífuga operando a 42 metros de altura exige domínio exato da dinâmica de fluidização e lançamento do granel sólido. Se a velocidade periférica da correia não estiver estritamente sincronizada com o diâmetro do tambor de 36 polegadas e o raio de curvatura da capota superior, ocorre o fenômeno prejudicial de “back-legging” (retorno de grãos para o interior do duto descendente). Esse problema provoca sobrecarga de potência, quebra mecânica dos grãos, embuchamento no pé do equipamento e risco severo de aquecimento por atrito. Este projeto soluciona a trajetória parabólica de descarga, incorpora defletor ajustável revestido com material antiabrasivo e prevê painéis certificados de alívio de explosão, entregando uma solução pronta para produção seriada ou sob encomenda.
O Projeto Executivo Elevador de Canecas Centrífugo organiza a máquina através de subsistemas mecânicos complementares, dimensionados para regime contínuo de safra (trabalho ininterrupto 24 horas por dia):
💡 Vantagens de Manufatura e Padronização: O uso exclusivo de componentes padronizados de classe mundial (motores WEG, acionamentos SEW, mancais SKF, vedações Martin e canecas Tiger Tuff) elimina a dependência de peças artesanais sob medida. Isso barateia a fabricação em série, reduz os prazos de entrega e assegura facilidade de reposição imediata em qualquer distribuidor industrial.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Montagem Geral do Elevador (General Assembly 42m) | Vista lateral e frontal completa do equipamento em escala 1:1 com cota útil de descarga a 42 metros, eixos de modulação dos dutos intermediários, pontos de fixação para estais/torre de apoio, cotas de alimentação e flange de conexão da bica de topo. |
| Cabeça Motriz e Caldeiraria Superior (Head Section) | Detalhamento das chapas do corpo da cabeça, capota bipartida para içamento rápido, berço estrutural de apoio para o motoredutor SEW, bica de descarga angular com chapa de sacrifício e furação dos mancais de rolamento. |
| Dutos Intermediários e Alívio de Explosão (Trunking Modules) | Lances modulares padronizados em chapa ASTM A-36, cantoneiras de junção flangeada, lances com janelas de inspeção para conferência de alinhamento da correia e requadro estruturado para membranas de alívio de sobrepressão (NFPA-61). |
| Pé do Elevador e Sistema Esticador (Boot Section & Take-Up) | Caldeiraria pesada da base, bica de recepção de grãos, trilhos usinados para deslocamento dos mancais tensores, fusos roscados de tração em aço trefilado, portas de inspeção e gavetas basculantes de limpeza no fundo. |
| Conjunto Mecânico: Tambores e Eixos Usinados (Pulleys & Shafts) | Desenho dimensional do tambor motriz liso/emborrachado e tambor movido tipo gaiola de 36 polegadas, virolas, cubos com buchas de fixação cônica, eixos usinados em aço SAE 1045 com tolerâncias de acoplamento, chavetas normatizadas e canais de vedação. |
| Linha de Canecas Tiger Tuff 12″ x 7″ e Correia | Gabarito executivo de furação da correia, espaçamento passo a passo entre canecas, desenho das canecas plásticas em PEAD Tiger Tuff 12″ x 7″, conjunto de parafusos de cabeça chanfrada, arruelas côncavas e porcas autotravantes. |
| Proteções Mecânicas NR-12 e Simbologias Técnicas | Protetores metálicos envolventes para eixos girantes, telas de proteção de bicas, suporte para sensor indutivo de rotação/escorregamento, carimbo oficial Loogipro com campos de controle e notas autorais (Lei 9.610/98). |
O projeto foi desenhado em escala real (1:1) em AutoCAD, com camadas (layers) organizadas por espessura de pena, tipos de linha e cores para corte térmico e dobra CNC, sem dependência de blocos anônimos ou arquivos corrompidos.
O princípio de funcionamento do Projeto Executivo Elevador de Canecas Centrífugo baseia-se no equilíbrio perfeito entre as forças centrífugas e gravitacionais que atuam sobre o granel sólido:
Um equipamento de alta capacidade operando com coluna vertical suspensa de 42 metros exige confiabilidade absoluta contra acidentes operacionais e quebras súbitas:

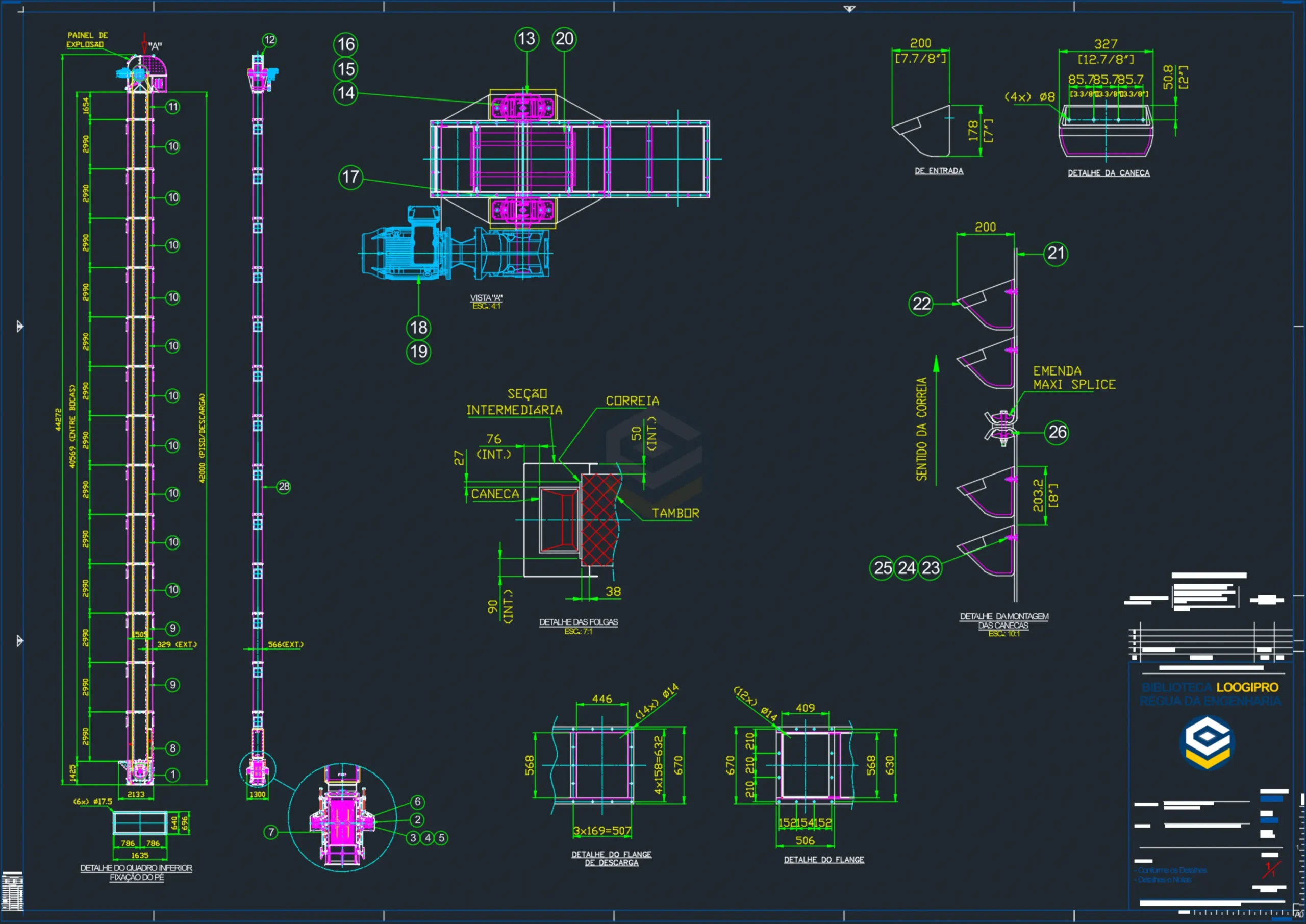

📐 Prancha Executiva em DWG — Montagem Geral e Elevação 42m: Vista geral cotada em escala 1:1 com altura útil de 42 metros, modulação dos dutos intermediários em chapa ASTM A-36, cabeceira motriz com bica de descarga revestida, pé com sistema esticador e pontos de sustentação estrutural.

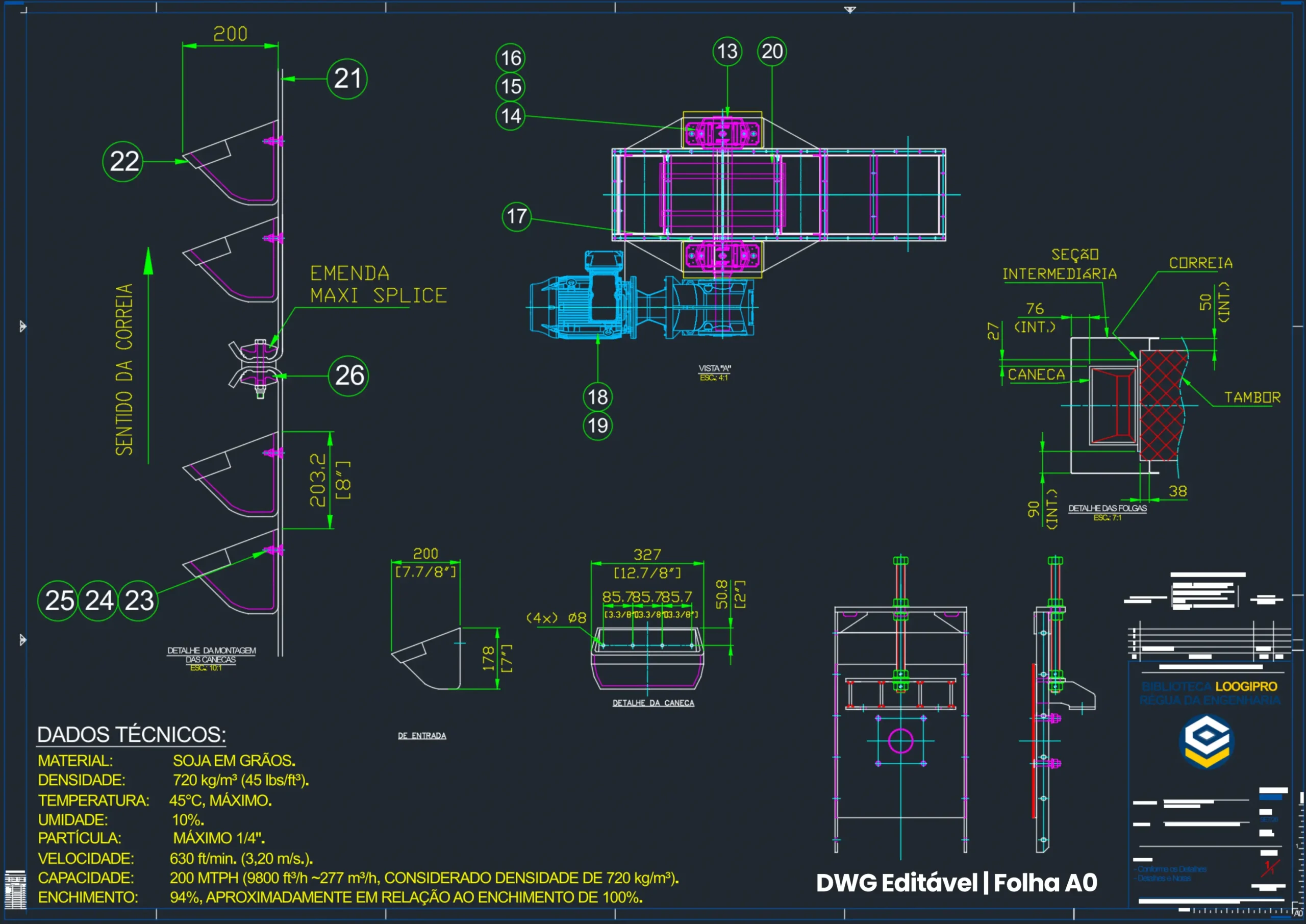

⚙️ Prancha Executiva em DWG — Detalhes Construtivos e Conjunto Motriz: Detalhamento executivo das canecas termoplásticas Tiger Tuff 12″ x 7″ com furação da correia, tambores motriz e movido de 36 polegadas com eixos SAE 1045, mancais bipartidos SKF e berço para motoredutor SEW com contra-recuo mecânico.
Porque projetar um elevador de grãos industrial de 200 t/h e 42 metros de altura exige centenas de horas de cálculos dinâmicos de caldeiraria, seleção de redutores e compatibilização entre eixos, mancais e tambores. Um erro no raio da tampa ou na velocidade de descarga provoca o retorno maciço de grãos para o pé do equipamento, gerando embuchamento imediato da correia e queima do motor elétrico.
O arquivo entrega a solução mecânica integrada e validada:
PÉ DO ELEVADOR (ESTICADOR / TAMBOR GAIOLA 36″) → DUTOS MODULARES ASTM A-36 → CORREIA ELEVADORA ANTICHAMA → CANECAS TIGER TUFF 12″X7″ → CABEÇA MOTRIZ (SEW / WEG) → DESCARGA CENTRÍFUGA (42M) → PRANCHAS DWG
Com este projeto em DWG, sua caldeiraria ou departamento de engenharia economiza semanas de modelagem mecânica, partindo de um equipamento de alto desempenho testado e padronizado.
Este arquivo consiste em um projeto técnico de referência e apoio ao fabricante e projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o dimensionamento específico de fundações civis da torre, ensaios de qualificação de soldagem (EPS/RQPS) e fabricação do equipamento.
A verificação das características locais do granel movimentado, a instalação dos sensores de segurança eletrônica (desalinhamento, temperatura de mancais e rotação) e o recolhimento da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT de fabricação e montagem perante o conselho de classe são de responsabilidade exclusiva do engenheiro responsável técnico encarregado da obra e fabricação.
Normas técnicas de referência: CEMA Standards, NFPA-61, NR-12, ABNT NBR 8800:2024 e ABNT NBR 6492.
Pronto para iniciar a fabricação do seu elevador de canecas com excelência técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Movimentação e Armazenagem de Grãos disponíveis na nossa biblioteca. Combine este elevador de canecas com nossos silos metálicos, moegas e layouts agroindustriais da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, caldeiraria pesada, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em elevadores de canecas, transportadores de arraste (redlers), armazéns graneleiros, silos metálicos e fundações industriais, disponibilizando folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais técnicos em PDF, proporcionando máxima produtividade no cotidiano de montadoras e indústrias.
| O que é | Projeto executivo mecânico de Projeto Executivo Elevador de Canecas Centrífugo (Centrifugal Belt Bucket Elevator 200 t/h) para transporte contínuo de granéis com cota de descarga a 42 metros de altura. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) nativo compatível com versões 2013+ e pranchas executivas em PDF vetorizado prontas para fabricação. Download imediato. |
| Referências técnicas | CEMA Standards (movimentação de granéis), NFPA-61 (alívio de explosão de poeiras agrícolas), NR-12 (proteções mecânicas) e ABNT NBR 8800:2024. |
| O que inclui | Montagem geral de 42m · Caldeiraria da cabeça motriz e pé · Dutos intermediários modulares em ASTM A-36 · Tambores de 36″ · Eixos usinados em SAE 1045 · Especificação de motoredutor SEW e motor WEG W22 · Canecas Tiger Tuff 12″x7″. |
| Geometrias atendidas | Elevador vertical de correia autoportante/modular com altura de descarga a 42 metros e capacidade nominal contínua de 200 t/h (~277 m³/h) para soja em grãos. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala real 1:1) com pranchas em escalas técnicas normatizadas para corte térmico, usinagem e caldeiraria. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de altura total por remoção/adição de módulos de dutos, troca de fabricante do motor, furações de bicas e carimbo do fabricante. |
| Saídas geradas | Desenhos vetoriais limpos prontos para corte térmico CNC (plasma/laser), guilhotina, dobradeira mecânica, usinagem em torno CNC e montagem em caldeiraria pesada. |
| Para quem | Engenheiros mecânicos, caldeirarias industriais, fabricantes de silos e equipamentos agrícolas, tradings de commodities, cerealistas e montadoras de plantas agroindustriais. |
| Importante | O projeto atua como referência técnica de caldeiraria e engenharia mecânica. As fundações civis, torres externas de escoramento e emissão de ART/RRT de fabricação e montagem competem ao profissional habilitado contratado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica executiva de caldeiraria e engenharia mecânica, cuja aplicação em fábrica ou canteiro deve ser supervisionada por profissional legalmente habilitado com emissão de ART/TRT local.
