| 📦Modelo | Planilha de Cálculo de Propriedades do Perfil I Soldado Composto |
| 📐Parâmetros | Adaptável à altura do perfil, largura das mesas, espessura da alma, espessura das mesas, distância entre os eixos das almas e densidade do material |
| 🧰Formato | Dois arquivos Excel (.xlsx) editáveis, com fórmulas abertas, células vinculadas, validações de entrada e sem macros |
| 📑Versões | Versão Essencial: cálculo direto e visual das propriedades da seção composta. Versão Completa: identificação, propriedades do perfil, verificações geométricas, ficha técnica e memorial de cálculo |
| 💻Software | Microsoft Excel, recomendado na versão 2016 ou superior |
| 📚Referências | Propriedades geométricas de perfis I soldados, composição de áreas e teorema dos eixos paralelos, com referências à ABNT NBR 5884 e à ABNT NBR 8800 |
| 🏗️Configuração | Seção composta por dois perfis I soldados iguais, posicionados paralelamente e separados por uma distância definida entre os eixos das almas |
| 📥Inclui | 📊 Cálculo da área total, massa linear, momentos de inércia Ix e Iy, módulos resistentes Wx e Wy, raios de giração rx e ry e dimensões extremas da seção composta |
| 🚦Verificações | Analisa a consistência das dimensões dos perfis, a altura útil da alma, a compatibilidade das mesas, o afastamento entre os componentes e a validade dos resultados geométricos |
| 🏢Aplicação | Indicada para engenheiros, projetistas, calculistas, fabricantes, técnicos e estudantes que precisam determinar as propriedades geométricas de seções compostas formadas por dois perfis I soldados |
| ⚠️Escopo | A planilha de Propriedades do Perfil I Soldado calcula as propriedades geométricas da seção composta. Não realiza o dimensionamento completo para esforços, estabilidade, deslocamentos, ligações, soldas, chapas de união, diafragmas, travamentos ou fadiga |
A Propriedades do Perfil I Soldado é uma planilha técnica editável em Excel desenvolvida para calcular as propriedades geométricas de uma seção composta por dois perfis I soldados, dispostos paralelamente e separados por uma distância definida entre os eixos das almas. A ferramenta determina automaticamente a área total, a massa linear, os momentos de inércia, os módulos resistentes e os raios de giração da seção composta nos eixos x e y.
| O que é | Planilha para cálculo das propriedades geométricas de uma seção composta por dois perfis I soldados paralelos. |
| Formato | Dois arquivos editáveis em Excel no formato .xlsx: Versão Essencial e Versão Completa. |
| Critérios aplicados | Propriedades geométricas de perfis I soldados, composição de áreas e teorema dos eixos paralelos. Referências indicadas na ferramenta: ABNT NBR 5884:2013 e ABNT NBR 8800:2024. |
| O que calcula | Área total · massa linear · Ix · Iy · Wx · Wy · rx · ry · dimensões extremas da seção composta. |
| Entradas necessárias | Altura do perfil, largura das mesas, espessura da alma, espessura das mesas, distância entre os eixos das almas e densidade do material. |
| Saídas geradas | Propriedades nos dois eixos, quadro de verificações geométricas, ficha técnica e memorial de cálculo na Versão Completa. |
| Para quem | Engenheiros, projetistas, calculistas, fabricantes, técnicos e estudantes de estruturas metálicas. |
| Importante | Ferramenta de apoio ao cálculo e ao pré-dimensionamento. Não substitui a análise estrutural completa, a responsabilidade técnica ou a emissão de ART/RRT. |
Em estruturas metálicas especiais, pode ser necessário trabalhar com dois perfis I associados para aumentar a rigidez, ampliar a largura da seção ou atender a uma configuração construtiva específica. Nesses casos, calcular manualmente todas as propriedades da seção composta exige atenção à geometria individual, à distância entre os perfis e à transferência dos momentos de inércia.
A planilha organiza esse processo em uma ferramenta prática. O usuário informa as dimensões dos dois perfis e o afastamento entre seus eixos. As propriedades da seção composta são então atualizadas automaticamente, facilitando estudos preliminares, modelagem estrutural, conferências, levantamento de massa e preparação de documentação técnica.
Trata-se de uma ferramenta em Excel voltada ao cálculo das Propriedades do Perfil I Soldado em uma configuração composta por dois perfis iguais, posicionados lado a lado. A distância informada representa o afastamento entre os eixos das almas dos dois componentes.
A seção é analisada nos eixos x e y. No eixo x, as propriedades individuais dos dois perfis são combinadas. No eixo y, a ferramenta também considera o efeito do afastamento lateral por meio do teorema dos eixos paralelos. Esse procedimento permite avaliar corretamente o ganho de inércia produzido pela separação entre os perfis.
| Arquivo | O que ele oferece |
|---|---|

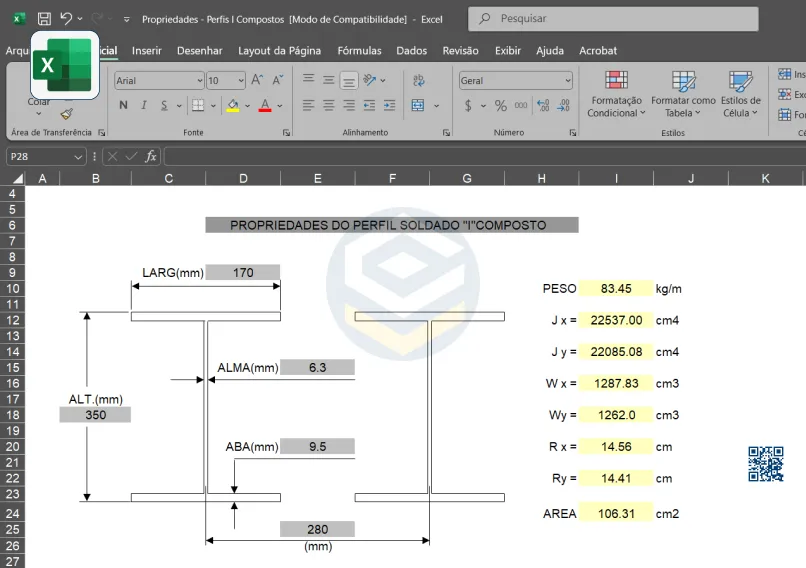

| Versão Essencial | Cálculo direto e visual das propriedades geométricas da seção composta, reunindo campos de entrada, representação dos dois perfis e principais resultados em uma única aba técnica. |
| Versão Completa | Ferramenta profissional organizada nas abas Identificação, Propriedades do Perfil, Ficha Técnica e Memorial de Cálculo, com dados vinculados, validações de entrada e quadro automático de verificações. |
As duas versões são fornecidas em formato .xlsx e podem ser editadas no Microsoft Excel. Quando uma dimensão ou propriedade de entrada é alterada, os resultados são atualizados automaticamente pelas fórmulas.
O núcleo da ferramenta calcula as propriedades de dois perfis I soldados idênticos, considerando a geometria de cada componente e a posição relativa entre eles.
Os resultados são apresentados em unidades técnicas identificadas, como cm², kg/m, cm⁴, cm³ e cm. Isso facilita a utilização das informações em modelos estruturais, estudos de rigidez, verificações posteriores e memoriais de cálculo.
A distância entre os eixos das almas é um dos principais parâmetros da seção composta. Ao aumentar esse afastamento, o momento de inércia em relação ao eixo y pode crescer de forma significativa, pois parte da área de cada perfil passa a ficar mais distante do centro geométrico do conjunto.
A ferramenta considera essa contribuição pelo teorema dos eixos paralelos. Além da inércia própria de cada perfil, é adicionada a parcela associada à área e à distância entre o centro de cada componente e o centro da seção composta.
O módulo resistente no eixo y utiliza a largura total da composição até a fibra extrema. Dessa forma, a propriedade é calculada com base na geometria real do conjunto, e não apenas nas dimensões isoladas de um perfil.
A planilha trabalha com dois perfis iguais e simetricamente posicionados. Configurações assimétricas ou formadas por perfis diferentes exigem avaliação específica.
A Versão Completa apresenta uma estrutura organizada para registrar e documentar os dados do cálculo.
A aba Identificação reúne os campos de projeto, cliente, responsável técnico, CREA, ART e data. A aba Propriedades do Perfil concentra os dados de entrada, a geometria e os resultados.
A Ficha Técnica apresenta um resumo vinculado das dimensões, da configuração da seção composta, da massa linear e das propriedades nos dois eixos. O Memorial de Cálculo registra o objeto da ferramenta, os critérios utilizados, as hipóteses, as entradas, os resultados e as limitações de aplicação.
Como as abas estão vinculadas, a documentação acompanha as alterações realizadas no núcleo de cálculo, reduzindo divergências entre os dados informados e os resultados apresentados.
A Versão Completa possui um quadro de verificações para analisar a consistência geométrica dos dados informados. A ferramenta verifica se as dimensões do perfil são positivas, se a altura útil da alma é válida, se a largura das mesas é compatível e se a distância entre os eixos das almas permite a configuração prevista.
Cada item apresenta uma resposta automática de ATENDE ou NÃO ATENDE. O resultado recebe fundo verde quando a condição é satisfeita e fundo vermelho quando existe alguma incompatibilidade que precisa ser analisada.
O quadro confirma a consistência da geometria necessária para o cálculo das propriedades. Ele não representa aprovação estrutural da seção composta nem substitui verificações de resistência, estabilidade, ligações e comportamento global.
Porque ela transforma o cálculo das Propriedades do Perfil I Soldado composto em um processo rápido, organizado e rastreável. O usuário não precisa reconstruir manualmente as equações para cada alteração de altura, largura, espessura ou afastamento entre os componentes.
A Versão Essencial atende quem precisa de um cálculo direto e visual. A Versão Completa acrescenta identificação, verificações, ficha técnica e memorial, sendo indicada para profissionais que buscam maior padronização e organização documental.
Esta planilha é uma ferramenta de apoio ao cálculo, à conferência e ao pré-dimensionamento. Ela não substitui a análise, a verificação e a responsabilidade técnica de profissional legalmente habilitado, com emissão de ART/RRT própria quando aplicável.
A ferramenta calcula as propriedades geométricas da seção composta. Não realiza automaticamente o dimensionamento completo para esforços solicitantes, estabilidade local ou global, flambagem lateral com torção, ligações entre os perfis, soldas, chapas de união, diafragmas, travamentos, deslocamentos, fadiga ou demais condições específicas do projeto.
A eficiência estrutural do conjunto depende da ligação entre os dois perfis e da capacidade dessa ligação de garantir o comportamento composto previsto. Esses elementos devem ser dimensionados separadamente pelo responsável técnico.
Pronto para calcular as propriedades geométricas da sua seção composta por perfis I? O download é liberado após a confirmação do pagamento.
📁 Descubra outros modelos de Estrutura Metálica disponíveis em nossa biblioteca técnica. Combine esta planilha com outros projetos, arquivos editáveis e ferramentas de cálculo da Loogipro.
A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia e segurança do trabalho, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções para estruturas metálicas, arquivos editáveis no SolidWorks, planilhas de cálculo, modelos em DWG e documentos em PDF, proporcionando praticidade e eficiência no desenvolvimento de projetos industriais e comerciais.
Nossos produtos são organizados e padronizados para apoiar o trabalho de engenheiros, projetistas, técnicos, fabricantes e estudantes, com foco em clareza, rastreabilidade e aplicação técnica responsável.
