Planilha Reservatório Cilíndrico com Coluna Seca — Cálculo Estrutural em Excel com Sala Inferior e Fundo Elevado (Dry Column Cylindrical Tank Spreadsheet)

A Planilha Reservatório Cilíndrico com Coluna Seca (Dry Column Cylindrical Tank Spreadsheet) é uma ferramenta técnica e de cálculo estrutural completa desenvolvida em planilha editável em Excel (.xlsx) para engenheiros mecânicos, engenheiros civis calculistas, projetistas de caldeiraria pesada e indústrias fabricantes de reservatórios metálicos verticais e caixa d’água coluna seca. Com capacidade de modelagem de tanques cilíndricos com fuste de sustentação e câmara de água suspensa, a ferramenta realiza o dimensionamento completo das duas regiões da torre: a câmara superior com reservatório com fundo elevado para garantia de pressão hidrostática de abastecimento e o fuste tubular inferior para concepção de reservatório com sala inferior (abrigando barrilete, bombas e painéis de automação), calculando virolas anel a anel, tensões de casca (shell hoop stress), transição do fundo intermediário, cobertura (roof structure) e ancoragem basal (anchor bolts).

Totalmente compatibilizada com as normas ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), ABNT NBR 8800:2024 (Projeto de Estruturas de Aço), API 650 (Welded Tanks for Oil/Water Storage) e AWWA D100 (Welded Carbon Steel Tanks for Water Storage), a ferramenta assegura que o dimensionamento de cada caixa d’água coluna seca atenda aos critérios analíticos de tensões admissíveis e estados limites, fornecendo uma memória de cálculo auditável e pronta para emissão de ART/RRT.

Se você projeta ou fabrica reservatórios de grande porte para loteamentos, indústrias, polos agroindustriais ou condomínios, sabe que dimensionar uma Planilha Reservatório Cilíndrico com Coluna Seca a partir do zero exige equacionar a ação combinada de compressão axial devida ao peso próprio e volume d’água com as fortes solicitações de flexão por vento e flambagem de casca na saia seca inferior. Um erro na definição da espessura das virolas de sustentação ou na estabilidade ao tombamento por vento severo pode comprometer a segurança da torre. Esta planilha elimina o retrabalho analítico, entregando um motor de cálculo calibrado que converte dados básicos de geometria em especificações precisas de chaparia comercial e custos de fabricação.

🔎 O que é um Reservatório Cilíndrico com Coluna Seca?

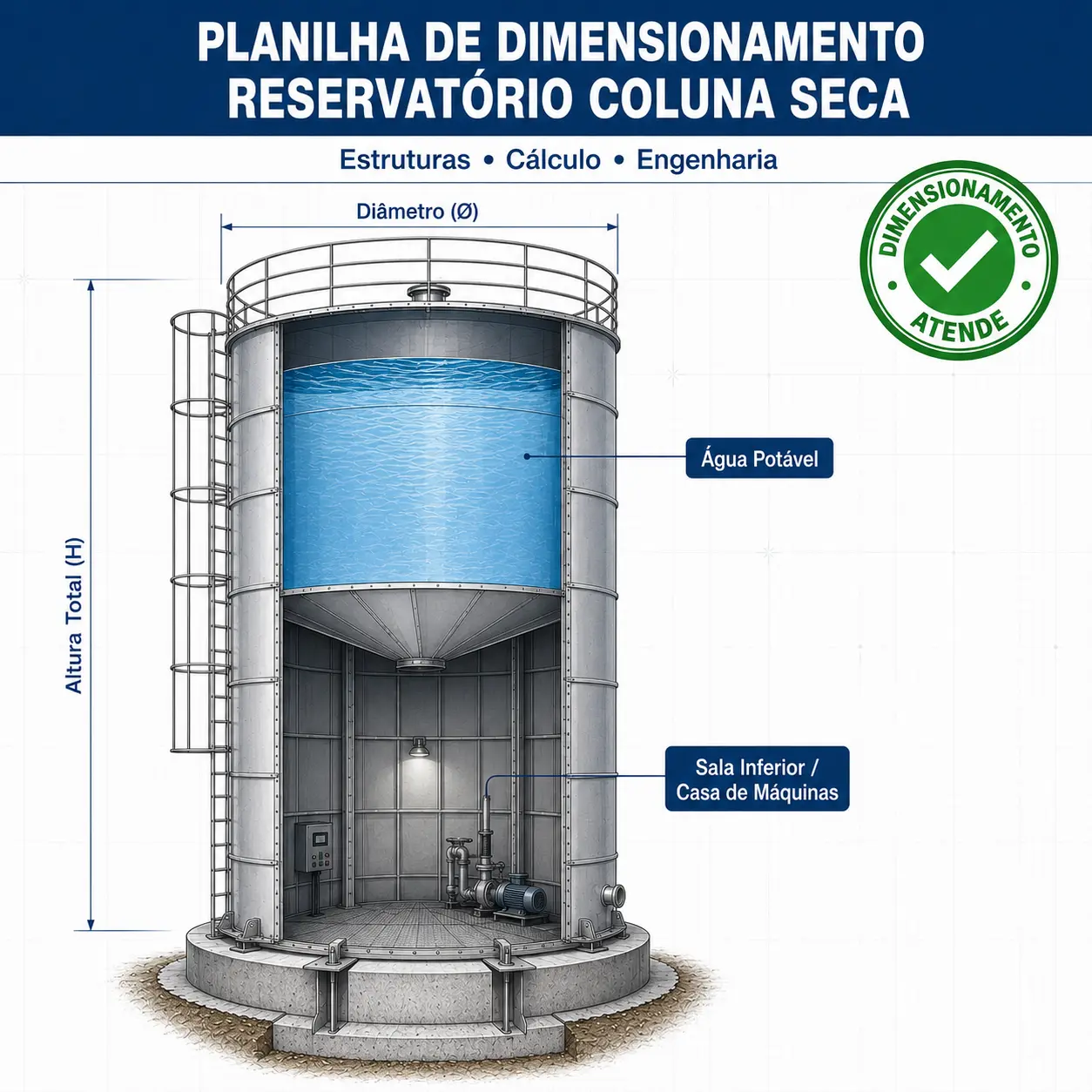

O reservatório cilíndrico com coluna seca (ou torre metálica com fundo elevado) é uma estrutura vertical de diâmetro contínuo da base ao topo, projetada para elevar a reserva de água sem a necessidade de manter o volume líquido apoiado diretamente no chão ou construir caras torres treliçadas externas.

A estrutura é dividida internamente em duas partes fundamentais por um fundo intermediário estanque:

1. Câmara Superior (Compartimento Útil Elevado): Fica localizada no topo da torre e concentra toda a lâmina d’água útil. Sua finalidade principal é gerar pressão estática por gravidade (coluna manométrica) suficiente para alimentar redes de hidrantes, sistemas prediais e abastecimento urbano sem a dependência contínua de bombas pressurizadoras.
2. Coluna Seca Inferior (Fuste Estrutural Oco): Toda a porção abaixo do fundo intermediário permanece completamente vazia (sem água). Essa saia tubular de aço atua como suporte autoportante, trabalhando à flexo-compressão para sustentar o peso da água no topo e transferir os esforços de vento para a fundação.
3. Aproveitamento da “Sala Inferior”: A base oca da coluna seca permite a abertura de portas de inspeção e venezianas para transformar o piso térreo em uma sala técnica fechada. Ela abriga com segurança a casa de bombas, barriletes hidráulicos, hidrômetros, painéis elétricos e pressurizadores de combate a incêndio, economizando o custo da construção de uma edificação de alvenaria ao lado do tanque.

💡 Diferença prática para o Reservatório Tubular Comum: No reservatório tubular convencional, a água ocupa a altura inteira até o chão, gerando toneladas de “água morta” sem pressão útil e exigindo chapas de aço muito grossas e caras na base. Na coluna seca, a água fica apenas onde gera pressão (no topo), otimizando o peso total de aço e disponibilizando uma sala técnica funcional no térreo.

📊 As abas e módulos integrados da ferramenta

Aba / Módulo	O que ela calcula e detalha
Identificação	Controle cadastral do projeto, contratante, responsável técnico, número de CREA e ART, além de legenda com convenção de cores e status de células.
Caixa D’água	Núcleo do cálculo: virolas do costado anel a anel (shell courses), câmara superior hidrostática, fundo intermediário elevado, coluna seca estrutural (saia inferior), vento (NBR 6123:2023) e esbeltez global.
Tampa	Módulo dedicado de cobertura: dimensionamento para teto cônico autoportante (API 650), teto suportado por caibros radiais ou desativação para tanque aberto (sem tampa).
Chumbadores	Ancoragem e fundações: tração por parafuso sob vento com tanque vazio, diâmetro comercial das barras de ancoragem, nichos e espessura da chapa de ancoragem (NBR 8800:2024).
Orçamento Reservatório	Quantitativo automatizado de peso de chapas em kg e toneladas, insumos (solda MIG, tintas, primer), horas de fabricação, custo de guindaste e formação do preço de venda com BDI.
Ficha Técnica e Memorial	Resumo executivo de capacidades volumétricas e espessuras comerciais, acompanhado de memorial descritivo completo com equações abertas para emissão técnica.

Todas as células e abas são conectadas por fórmulas dinâmicas: altere qualquer cota geométrica e o dimensionamento inteiro recalcula instantaneamente sem quebras de referência.

🏗️ Concepção Estrutural da Coluna Seca e Fundo Elevado

A integridade de uma torre com fuste tubular e fundo elevado depende do controle rigoroso das tensões circunferenciais na câmara hidrostática e da estabilidade contra flambagem das virolas secas inferiores. A planilha divide a altura total em anéis independentes e calcula as espessuras mínimas necessárias tanto por empuxo quanto por compressão axial e vento.

O modelo estrutural contempla:

- Transição do Fundo Elevado Intermediário (Elevated Bottom Partition): dimensionamento analítico da inclinação e espessura da chapa do fundo cônico/plano elevado sob a lâmina d’água superior, transmitindo esforços com segurança para o anel de apoio;
- Costado Anel a Anel (Cylindrical Shell Courses): cálculo da espessura de cada virola considerando as alturas de lâmina d’água na câmara cheia e a resistência à flambagem por compressão na saia seca inferior, convertendo para bitolas comerciais padronizadas;
- Verificação de Esbeltez e Estabilidade: controle da relação diâmetro/espessura (D/t) e flambagem elástica de casca cilíndrica sob compressão axial e momento fletor provocado por rajadas de vento;
- Seletor de Critério Estrutural: comutação imediata entre Modo Ideal (espessura pura de cálculo) e Modo Adotado/Comercial (bitolas comerciais de catálogo de fornecedores).

📸 [SELECIONE ESTE TEXTO E CLIQUE EM “ADICIONAR MÍDIA” PARA INSERIR A IMAGEM 01 – INTERFACE E VIROLAS]

📐 Painel Estrutural e Distribuição de Chapas: Interface paramétrica com cálculo de volume útil superior, câmara elevada e coluna seca (Dry Column Tank), seletor de bitolas comerciais, dimensionamento anel a anel do costado (cylindrical shell courses) e quadro visual ATENDE/NÃO ATENDE.

🔩 Ação do Vento (NBR 6123:2023), Cobertura e Ancoragem Basal

A estabilidade contra o tombamento e a garantia estrutural da cobertura representam pontos mandatórios em reservatórios verticais elevados. A ferramenta incorpora métodos analíticos para resolver a ancoragem e as solicitações dinâmicas de vento:

O módulo de estabilidade abrange:

Ação do Vento Conforme NBR 6123:2023: determinação dos fatores topográficos S1, rugosidade/altura S2 dinâmico e estatístico S3, com interpolação do coeficiente de arrasto (Ca) pela relação h/D para apuração de momentos e força cortante na base;
Regimes Estruturados de Cobertura (API 650 & AWWA D100): flexibilidade total para calcular tetos autoportantes (casca pura), tetos com vigamento radial (caibros) ou tanques abertos (sem tampa), com eliminação automática de erros de divisão por zero;
Chumbadores e Ancoragem Basal (NBR 8800:2024): verificação da tração máxima por barra rosqueada com o tanque descarregado (vazio), fornecendo a bitola comercial do parafuso e dimensionando a chapa de ancoragem e os nichos de fixação;
Quadro de Verificações Estruturais: conferência visual com formatação condicional instantânea indicando status de ATENDE ou NÃO ATENDE para tensões, limites normativos e ancoragens.

📸 [SELECIONE ESTE TEXTO E CLIQUE EM “ADICIONAR MÍDIA” PARA INSERIR A IMAGEM 02 – MEMÓRIA DE CÁLCULO]

🧮 Memória de Cálculo 100% Auditável: Formulações descritas com equações abertas ao lado de cada resultado — pressão hidrostática (hydrostatic pressure), vento dinâmico NBR 6123:2023 (wind load), fundo elevado intermediário e esbeltez global.

📑 Orçamento Integrado e Memorial Descritivo Automático

A engenharia se conecta diretamente ao setor comercial e à documentação técnica executiva:

Orçamento de Caldeiraria Completo: transforma o peso das chapas do costado, fundo elevado e cobertura em custos reais com aço, consumíveis de soldagem, pintura epóxi interna, acabamento poliuretano externo, mão de obra e margens de BDI;
Ficha Técnica Resumida: síntese em página única com as capacidades nominais em m³ e litros, diâmetro, altura total, mapa de bitolas comerciais e pesos de montagem;
Memorial de Cálculo Automatizado: relatório detalhado com deduções de fórmulas, citações de normas técnicas e memórias de verificação prontas para impressão e protocolo perante órgãos públicos e fiscalizações;
Compatibilidade Total em Excel: arquivos desenvolvidos para execução limpa em Microsoft Excel 2016, 2019, 2021 e Microsoft 365, preservando a integridade das fórmulas e formatações condicionais.

🚦 Padrão de Entrega e Verificação Técnica

O pacote digital disponibilizado pela Loogipro assegura total consistência operacional para o seu escritório ou fábrica de caldeiraria:

ARQUIVO EXCEL EDITÁVEL (.XLSX) · MEMORIAL AUTOMÁTICO · 7 ABAS INTEGRADAS · FÓRMULAS ABERTAS E AUDITÁVEIS

A planilha passa por rigorosa validação em diferentes cenários geométricos para garantir ausência de erros (#DIV/0!) e perfeita rastreabilidade algébrica de todos os resultados.

✨ Características Técnicas e Diferenciais

📐 Coluna Seca e Fundo Elevado
Dimensionamento da câmara superior de água sob pressão estática sobre fuste tubular autoportante.

🏢 Reservatório com Sala Inferior
Verificação estrutural da base oca do fuste para abrigar casa de bombas, barrilete e painéis.

🌪️ Vento Dinâmico NBR 6123:2023
Fatores S1, S2 e S3 dinâmicos com interpolação de coeficientes de arrasto por altura e diâmetro.

🏛️ 3 Regimes de Cobertura
Comutação automatizada entre teto autoportante, enrijecido por caibros ou tanque sem tampa.

🔩 Ancoragem e Tombamento
Cálculo de forças de tração nos tirantes, área de chapa de ancoragem e nichos de concretagem.

💰 Orçamento de Fabricação
Levantamento automático de peso de chapas, solda, pintura especial, mão de obra e BDI.

📁 Arquivo 100% Desbloqueado
Planilha aberta sem senhas para você ajustar parâmetros de aço e catálogos comerciais.

⚡ Download Imediato
Liberação automática dos arquivos após a confirmação do pagamento para você trabalhar sem atrasos.

📊 Por que escolher a Planilha Reservatório Cilíndrico com Coluna Seca da Loogipro?

Porque calcular uma caixa d’água coluna seca exige precisão na análise da flexo-compressão global. Uma simplificação que ignore a flambagem elástica de casca na saia inferior ou os esforços concentrados no anel de transição pode resultar em instabilidade estrutural catastrófica.

A ferramenta entrega a cadeia técnica completa e validada:

GEOMETRIA DA TORRE → FUNDO ELEVADO E TRANSIÇÃO → COSTADO ANEL A ANEL → COBERTURA E VENTO → ANCORAGEM BASAL → ORÇAMENTO E MEMORIAL

Com este material, sua empresa economiza horas de engenharia analítica, apresentando aos clientes uma memória de cálculo profissional e padronizada.

⚠️ Observação Técnica Importante

Esta planilha consiste em uma ferramenta profissional de auxílio ao dimensionamento e cálculo estrutural e não substitui a responsabilidade técnica do profissional legalmente habilitado na aprovação do projeto e execução da obra.

A determinação da velocidade básica de vento local (V₀), a caracterização das fundações civis de apoio e o recolhimento de ART (Anotação de Responsabilidade Técnica) ou RRT junto aos conselhos profissionais são de competência exclusiva do engenheiro responsável técnico pela obra.

Normas técnicas de referência: ABNT NBR 6123:2023, ABNT NBR 8800:2024, AWWA D100 e API 650.

Pronto para acelerar o dimensionamento do seu reservatório com coluna seca com segurança? O download é imediato após a confirmação do pagamento.

📁 Descubra outros modelos de Reservatório Metálico e Planilhas Estruturais disponíveis na nossa biblioteca. Combine esta ferramenta com os projetos e modelos 3D da Loogipro.

📚 Sobre a Biblioteca Loogipro

A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e caldeiraria industrial, desenvolvida por engenheiros para engenheiros.

A plataforma disponibiliza soluções completas em estruturas de aço, reservatórios cilíndricos e dimensionamento normativo, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e caldeirarias.

Nossos materiais são concebidos com foco em agilidade, precisão analítica, rastreabilidade técnica e respeito rigoroso às normas vigentes.

📊 Avalie a Planilha Reservatório Cilíndrico com Coluna Seca (Dry Column Cylindrical Tank Spreadsheet)

Sua avaliação técnica apoia outros calculistas, projetistas e indústrias a escolherem ferramentas estruturais seguras. Deixe seu comentário após o download!

⚡ Destaques Rápidos — Resumo Executivo

O que é	Planilha de dimensionamento estrutural completo de reservatório cilíndrico com coluna seca (com fundo elevado e câmara estanque superior) com saia inferior autoportante para sala de bombas, costado anel a anel, cobertura e chumbadores de base.
Formato	Arquivo editável em Microsoft Excel (.xlsx), totalmente aberto e sem senhas de bloqueio. Download imediato.
Referências técnicas	ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (aço), AWWA D100 (tanques de água soldados) e API 650 (cascas cilíndricas e coberturas).
O que inclui	Cálculo de virolas anel a anel · Fundo intermediário elevado · Seletor de critérios estruturais · Modos de teto autoportante e suportado · Ação de vento e tombamento · Chumbadores de base · Orçamento comercial completo · Ficha técnica executiva · Memorial de cálculo automatizado.
Geometrias atendidas	Reservatórios cilíndricos verticais elevados (coluna seca), com diâmetros e alturas de anéis configuráveis, permitindo posicionar o fundo elevado na cota desejada de projeto.
Estrutura dos arquivos	7 abas integradas: Identificação, Caixa D’água, Tampa, Chumbadores, Orçamento, Ficha Técnica e Memorial de Cálculo, com vínculo integral de dados.
Entradas / Edição	Planilha 100% aberta: permite cadastrar aços estruturais (A36, SAC 350, etc.), editar bitolas comerciais disponíveis, alterar custos unitários e atualizar coeficientes de segurança.
Saídas geradas	Espessuras de projeto adotadas com folgas de segurança, quadros comparativos ATENDE/NÃO ATENDE, memória com equações descritivas e proposta de orçamento comercial.
Para quem	Engenheiros calculistas, fabricantes de reservatórios metálicos, caldeirarias industriais, empresas de sistemas de abastecimento e projetistas de estruturas de aço.
Importante	A ferramenta atua como suporte computacional para o dimensionamento. O laudo geotécnico do solo, as fundações civis em concreto armado e a emissão de ART/RRT são de responsabilidade do profissional habilitado encarregado do projeto executivo.
