R$78.90
| 📦 Modelo | Planilha Reservatório Cilíndrico Compartimentado — Água Potável + Reserva Técnica de Incêndio (RTI) (Compartmented Cylindrical Tank Design Spreadsheet) |
| 📐 Parâmetros | Geometria customizável (diâmetro, altura total, quantia de anéis, cota da divisória cônica), densidade do fluido, aço estrutural, vento básico (V0), fatores S1/S2/S3 (NBR 6123) e comutador de regime da cobertura (Autoportante, Enrijecida ou Sem Tampa) |
| 🧰 Formato | Arquivo Microsoft Excel (.xlsx) 100% editável e aberto, composto por 7 abas integradas (Identificação, Caixa D’água, Tampa, Chumbadores, Orçamento, Ficha Técnica e Memorial de Cálculo) — formulação auditável, células interligadas, sem senhas e sem macros |
| 💻 Software | Microsoft Excel, recomendado nas versões 2016, 2019, 2021 ou Microsoft 365 (desktop) |
| 📚 Referências | ABNT NBR 6123:2023 (ações do vento em edificações), ABNT NBR 8800:2024 (estruturas de aço), API 650 (cascas cilíndricas e tetos autoportantes) e AWWA D100 (tanques soldados para água) |
| 🏗️ Configuração | Reservatório cilíndrico compartimentado com câmara dupla (consumo potável superior + RTI inferior), fundo intermediário cônico estruturado, virolas anel a anel, teto comutável e chumbadores de ancoragem na base |
| 📥 Inclui | 📊 Dimensionamento de virolas anel a anel, cálculo da divisória cônica intermediária (EF), volumes das câmaras em m³ e litros, momento e cortante basal de vento, dimensionamento de chumbadores e nichos de ancoragem, quantitativo orçamentário e memorial descritivo automático |
| 🚦 Verificações | Tensões circunferenciais por anel, espessura da divisória interna sob carga plena, esbeltez global (D/t), estabilidade ao tombamento com reservatório vazio sob vento máximo, tração nos parafusos de ancoragem e quadro dinâmico ATENDE / NÃO ATENDE |
| 🏢 Aplicação | Engenheiros calculistas, indústrias de caldeiraria pesada, fabricantes de reservatórios metálicos, projetistas de sistemas contra incêndio e empresas de engenharia estrutural |
| ⚠️ Escopo | A Planilha Reservatório Cilíndrico Compartimentado calcula o costado cilíndrico, divisória intermediária, teto, ancoragem e orçamento. Não contempla fundações civis em concreto armado nem substitui a responsabilidade técnica com emissão de ART/RRT própria |
A Planilha Reservatório Cilíndrico Compartimentado (Compartmented Cylindrical Tank Design Spreadsheet) é uma ferramenta técnica e de cálculo estrutural completa desenvolvida em planilha editável em Excel (.xlsx) para engenheiros mecânicos, engenheiros civis calculistas, projetistas de caldeiraria pesada e indústrias fabricantes de reservatórios metálicos verticais e caixa d’água com divisória. Com capacidade de modelagem de tanques cilíndricos com partição intermediária, a ferramenta realiza o dimensionamento completo das duas câmaras operacionais: câmara superior para consumo diário de água potável (potable water storage) e câmara inferior dedicada à Reserva Técnica de Incêndio (RTI) (fire water reserve), calculando virolas anel a anel, tensões de casca (shell hoop stress), divisória cônica intermediária (intermediate conical bottom), cobertura (roof structure) e ancoragem basal (anchor bolts).
Totalmente compatibilizada com as normas ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), ABNT NBR 8800:2024 (Projeto de Estruturas de Aço), API 650 (Welded Tanks for Oil/Water Storage) e AWWA D100 (Welded Carbon Steel Tanks for Water Storage), a ferramenta assegura que o dimensionamento de cada reservatório compartimentado atenda aos critérios analíticos de tensões admissíveis e estados limites, fornecendo uma memória de cálculo auditável e pronta para emissão de ART/RRT.
Se você projeta ou fabrica reservatórios de grande porte para condomínios, centros logísticos, plantas industriais ou shoppings, sabe que dimensionar um reservatório cilíndrico compartimentado a partir do zero exige equacionar duas condições hidrostáticas simultâneas e a complexa transmissão de cargas da divisória intermediária para o costado. Um erro na rigidez da virola de transição ou na estabilidade ao tombamento por vento severo pode comprometer a segurança da estrutura. Esta planilha elimina o retrabalho analítico, entregando um motor de cálculo calibrado que converte dados básicos de geometria em especificações precisas de chaparia comercial e custos de fabricação.
Trata-se de uma solução de engenharia automatizada em Microsoft Excel voltada ao cálculo mecânico e estrutural de reservatórios metálicos cilíndricos com divisão interna estanque para água potável e combate a incêndio (Compartmented Cylindrical Tank).
Diferente de planilhas simplificadas de câmara única, este modelo resolve o comportamento do reservatório cilíndrico compartimentado em toda a sua cadeia mecânica: analisa a pressão hidrostática diferenciada ao longo da altura, calcula a espessura da casca cônica intermediária sob a lâmina d’água da câmara superior, comuta os regimes estruturais de cobertura (autoportante, enrijecida por caibros ou aberta sem tampa) e calcula a estabilidade global ao tombamento na condição mais crítica de reservatório vazio sob vento máximo.
Em projetos industriais, comerciais e condomínios, a Reserva Técnica de Incêndio (RTI) é uma exigência inegociável do Corpo de Bombeiros (normas ABNT NBR 13714 e NBR 10897). O objetivo principal da divisória intermediária estanque é garantir a inviolabilidade total da água de combate a incêndio:
| Aba / Módulo | O que ela calcula e detalha |
|---|---|
| Identificação | Controle cadastral do projeto, contratante, responsável técnico, número de CREA e ART, além de legenda com convenção de cores e status de células. |
| Caixa D’água | Núcleo do cálculo: virolas do costado anel a anel (shell courses), divisória cônica intermediária (EF), pressões hidrostáticas das duas câmaras, vento (NBR 6123) e esbeltez global. |
| Tampa | Módulo dedicado de cobertura: dimensionamento para teto cônico autoportante (API 650), teto suportado por caibros radiais ou desativação para tanque aberto (sem tampa). |
| Chumbadores | Ancoragem e fundações: tração por parafuso sob vento com tanque vazio, diâmetro comercial das barras de ancoragem, nichos e espessura da chapa de ancoragem (NBR 8800). |
| Orçamento Reservatório | Quantitativo automatizado de peso de chapas em kg e toneladas, insumos (solda MIG, tintas, primer), horas de fabricação, custo de guindaste e formação do preço de venda com BDI. |
| Ficha Técnica e Memorial | Resumo executivo de capacidades volumétricas e espessuras comerciais, acompanhado de memorial descritivo completo com equações abertas para emissão técnica. |
Todas as células e abas são conectadas por fórmulas dinâmicas: altere qualquer cota geométrica e o dimensionamento inteiro recalcula instantaneamente sem quebras de referência.
A integridade de um tanque com fundo intermediário depende do controle rigoroso das tensões circunferenciais e da transferência das reações da divisória cônica para a virola de apoio. A planilha divide a altura total em anéis independentes e calcula as espessuras mínimas necessárias tanto por flexão local quanto por esforços de membrana.
O modelo estrutural contempla:

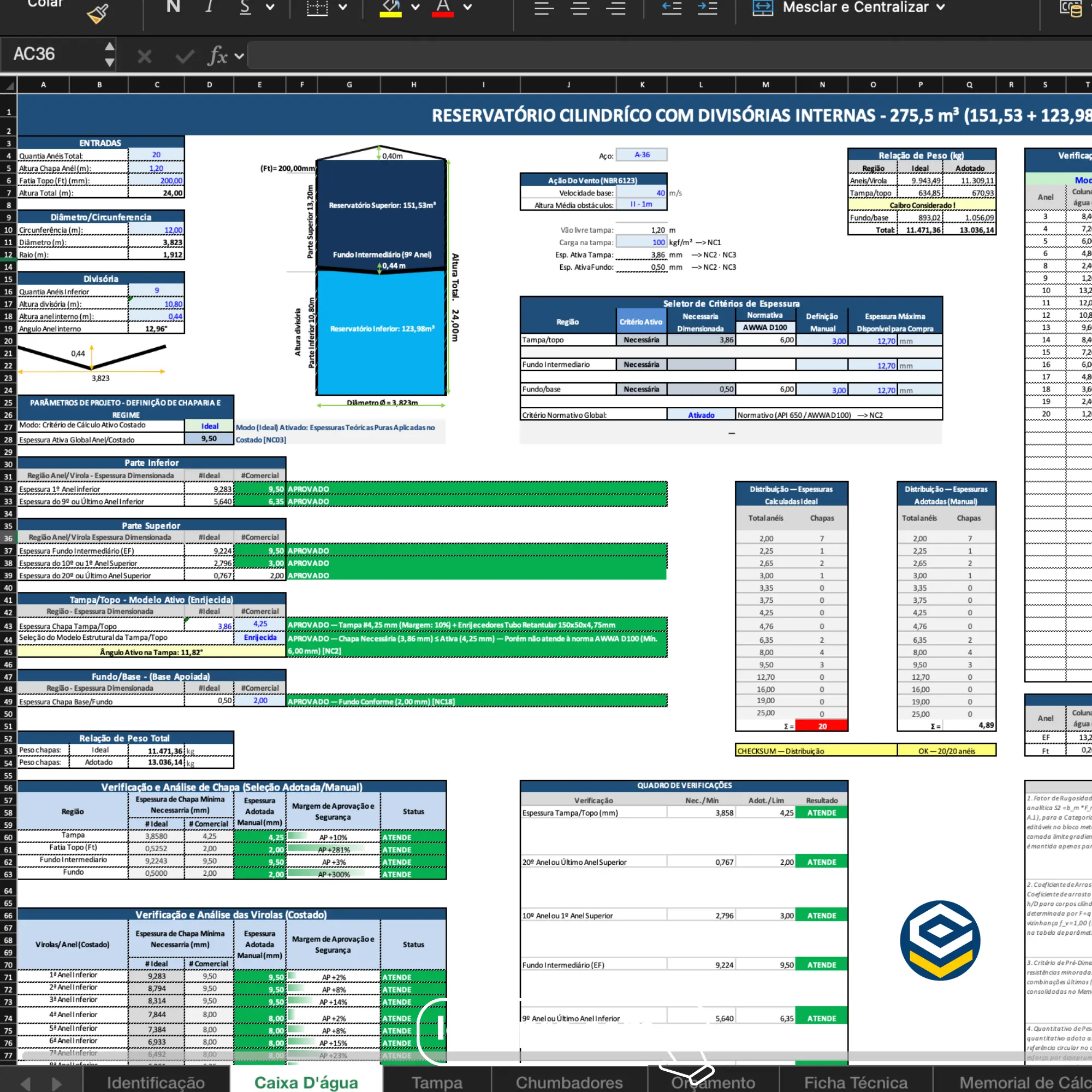

📐 Painel Estrutural e Distribuição de Chapas: Interface paramétrica com cálculo de volumes independentes (Consumo + RTI – Potable & Fire Water), seletor de bitolas comerciais, dimensionamento anel a anel do costado (cylindrical shell courses) e quadro visual ATENDE/NÃO ATENDE.
A estabilidade contra o tombamento e a garantia estrutural da cobertura representam pontos mandatórios em reservatórios verticais metálicos. A ferramenta incorpora métodos analíticos para resolver a ancoragem e as solicitações dinâmicas de vento:
O módulo de estabilidade abrange:

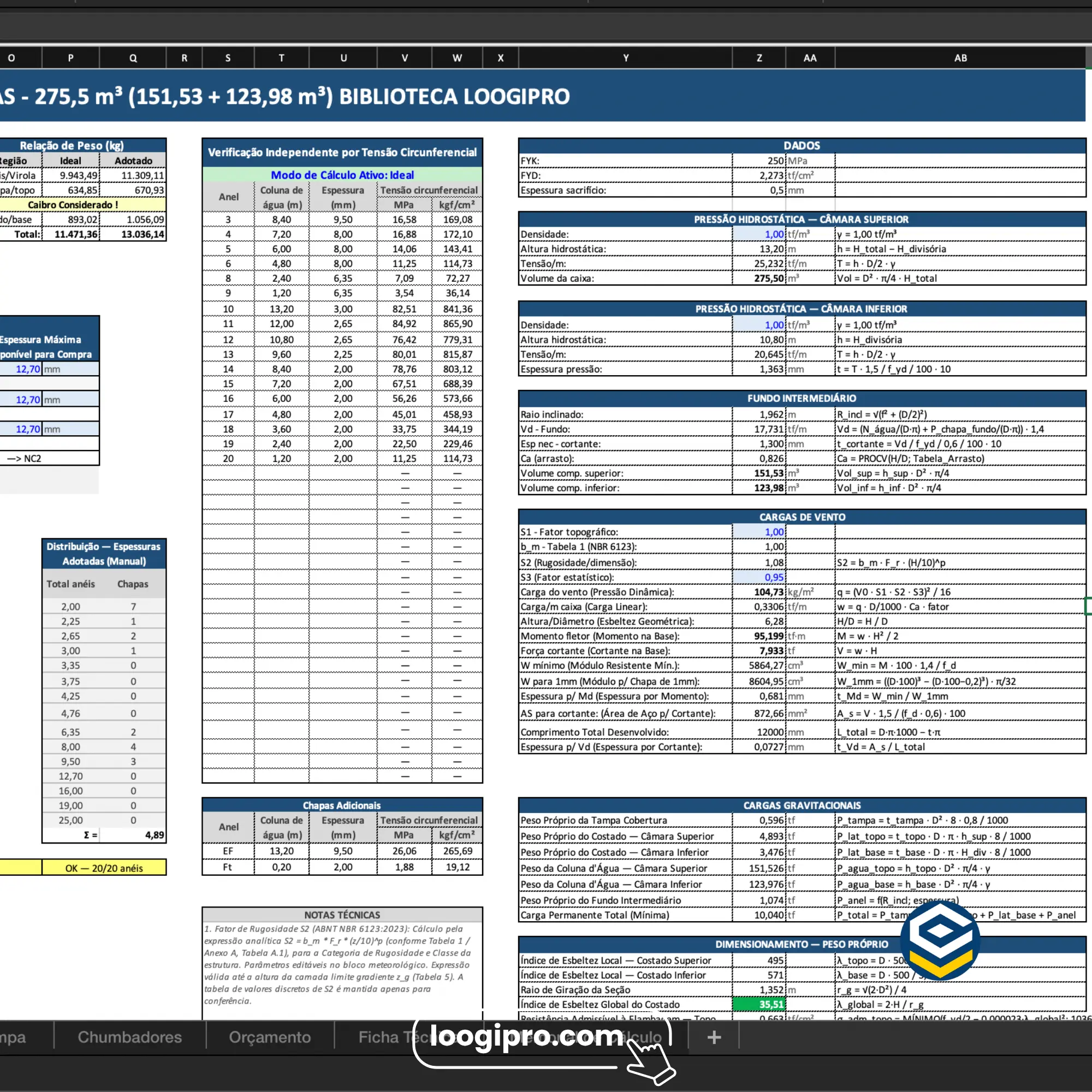

🧮 Memória de Cálculo 100% Auditável: Formulações descritas com equações abertas ao lado de cada resultado — pressão hidrostática (hydrostatic pressure), vento dinâmico NBR 6123:2023 (wind load), cone intermediário e esbeltez global.
A engenharia se conecta diretamente ao setor comercial e à documentação técnica executiva:
O pacote digital disponibilizado pela Loogipro assegura total consistência operacional para o seu escritório ou fábrica de caldeiraria:
ARQUIVO EXCEL EDITÁVEL (.XLSX) · MEMORIAL AUTOMÁTICO · 7 ABAS INTEGRADAS · FÓRMULAS ABERTAS E AUDITÁVEIS
A planilha passa por rigorosa validação em diferentes cenários geométricos para garantir ausência de erros (#DIV/0!) e perfeita rastreabilidade algébrica de todos os resultados.
Porque calcular uma caixa d’água com divisória exige precisão estrutural dupla. Uma simplificação que desconsidere o empuxo hidrostático sobre o cone ou a rigidez necessária nas virolas intermediárias pode resultar em deformações permanentes ou ruptura de juntas soldadas.
A ferramenta entrega a cadeia técnica completa e validada:
GEOMETRIA DAS CÂMARAS → FUNDO CÔNICO INTERMEDIÁRIO → COSTADO ANEL A ANEL → COBERTURA E VENTO → ANCORAGEM BASAL → ORÇAMENTO E MEMORIAL
Com este material, sua empresa economiza horas de engenharia analítica, apresentando aos clientes uma memória de cálculo profissional e padronizada.
Esta planilha consiste em uma ferramenta profissional de auxílio ao dimensionamento e cálculo estrutural e não substitui a responsabilidade técnica do profissional legalmente habilitado na aprovação do projeto e execução da obra.
A determinação da velocidade básica de vento local (V0), a caracterização das fundações civis de apoio e o recolhimento de ART (Anotação de Responsabilidade Técnica) ou RRT junto aos conselhos profissionais são de competência exclusiva do engenheiro responsável técnico pela obra.
Normas técnicas de referência: ABNT NBR 6123:2023, ABNT NBR 8800:2024, AWWA D100 e API 650.
Pronto para acelerar o dimensionamento do seu reservatório compartimentado com segurança? O download é imediato após a confirmação do pagamento.
📁 Descubra outros modelos de Reservatório Metálico e Planilhas Estruturais disponíveis na nossa biblioteca. Combine esta ferramenta com os projetos e modelos 3D da Loogipro.
A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e caldeiraria industrial, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em estruturas de aço, reservatórios cilíndricos e dimensionamento normativo, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e caldeirarias.
Nossos materiais são concebidos com foco em agilidade, precisão analítica, rastreabilidade técnica e respeito rigoroso às normas vigentes.
📊 Avalie a Planilha Reservatório Cilíndrico Compartimentado (Compartmented Cylindrical Tank Design Spreadsheet)
Sua avaliação técnica apoia outros calculistas, projetistas e indústrias a escolherem ferramentas estruturais seguras. Deixe seu comentário após o download!
| O que é | Planilha de dimensionamento estrutural completo de reservatório cilíndrico compartimentado (água potável + RTI) com divisória cônica intermediária, costado anel a anel, cobertura e chumbadores de base. |
| Formato | Arquivo editável em Microsoft Excel (.xlsx), totalmente aberto e sem senhas de bloqueio. Download imediato. |
| Referências técnicas | ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (aço), AWWA D100 (tanques de água soldados) e API 650 (cascas cilíndricas e coberturas). |
| O que inclui | Cálculo de virolas anel a anel · Fundo intermediário cônico · Seletor de critérios estruturais · Modos de teto autoportante e suportado · Ação de vento e tombamento · Chumbadores de base · Orçamento comercial completo · Ficha técnica executiva · Memorial de cálculo automatizado. |
| Geometrias atendidas | Reservatórios cilíndricos verticais sobre base plana ou elevada, com diâmetros e alturas de anéis configuráveis, permitindo posicionar a divisória interna em qualquer virola do projeto. |
| Estrutura dos arquivos | 7 abas integradas: Identificação, Caixa D’água, Tampa, Chumbadores, Orçamento, Ficha Técnica e Memorial de Cálculo, com vínculo integral de dados. |
| Entradas / Edição | Planilha 100% aberta: permite cadastrar aços estruturais (A36, SAC 350, etc.), editar bitolas comerciais disponíveis, alterar custos unitários e atualizar coeficientes de segurança. |
| Saídas geradas | Espessuras de projeto adotadas com folgas de segurança, quadros comparativos ATENDE/NÃO ATENDE, memória com equações descritivas e proposta de orçamento comercial. |
| Para quem | Engenheiros calculistas, fabricantes de reservatórios metálicos, caldeirarias industriais, empresas de sistemas contra incêndio e projetistas de estruturas de aço. |
| Importante | A ferramenta atua como suporte computacional para o dimensionamento. O laudo geotécnico do solo, as fundações civis em concreto armado e a emissão de ART/RRT são de responsabilidade do profissional habilitado encarregado do projeto executivo. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma ferramenta de apoio ao dimensionamento, cuja aplicação executiva deve ser validada por profissional de engenharia qualificado.
