| 📦 Modelo | Projeto Reservatório Elevado em Concreto Armado 100m³ – Torre e Fundação – DWG (Reinforced Concrete Elevated Water Tank 100m³ Project – Tower and Foundation – DWG) |
| 📐 Parâmetros | Volume útil de 100 m³ (100.000 litros), torre porticada com pilares P1 a P4, vigas de cintamento 20x60cm, sapatas S1 a S4, corte vertical com tubulação FoFo DN150, formas de lajes e detalhamento completo de armaduras CA-50/CA-60 da cuba e parede cilíndrica V1 (20x450cm) |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e 3 Pranchas Executivas em PDF (Folhas A0) prontas para plotagem |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 6118:2023 (estruturas de concreto armado e estanqueidade), ABNT NBR 6122:2022 (fundações), ABNT NBR 6123:2023 (vento em edificações) e ABNT NBR 9575 (impermeabilização) |
| 🏗️ Configuração | Castelo d’água de grande porte para abastecimento: câmara superior cilíndrica estanque, torre porticada com vigas de travamento contra vento, sapatas isoladas, barrilete hidráulico em ferro fundido (FoFo DN150) e tabela completa de corte e dobra de aço |
| 📥 Inclui | 📐 3 Pranchas A0: Folha 01 (Formas, Locação, Sapatas e Tubulação FoFo DN150) · Folha 02 (Armaduras Sapatas S1-S4, Pilares P1-P4, Vigas 20×60 e Tabela de Aço) · Folha 03 (Armaduras da Cuba Cilíndrica, Parede V1, Lajes de Fundo e Tampa), carimbo Loogipro e notas autorais (Lei 9.610/1998) |
| 🚦 Verificações | Controle de abertura de fissuras para estanqueidade hidráulica (wk ≤ 0,1 mm), estabilidade global contra tombamento por rajadas de vento, compatibilização com tubulações de recalque e pranchas A0 em escala 1:1 |
| 🏢 Aplicação | Engenheiros civis calculistas, projetistas de saneamento, loteamentos residenciais, condomínios, distritos industriais, cooperativas agroindustriais e construtoras de infraestrutura |
| ⚠️ Escopo | O Projeto Reservatório Elevado em Concreto Armado fornece a engenharia estrutural executiva, formas e ferragens de referência. Não inclui laudo de sondagem do solo (SPT) específico do local da obra nem emissão de ART/RRT de execução |
O Projeto Reservatório Elevado em Concreto Armado (Reinforced Concrete Elevated Water Tank 100m³ Project) é uma documentação técnica completa e executiva desenvolvida em AutoCAD (.dwg) para engenheiros civis calculistas, projetistas de infraestrutura de saneamento, consultorias de engenharia e construtoras de obras públicas e privadas. Projetado para garantir segurança hídrica e pressão gravitacional contínua em loteamentos, distritos industriais e complexos agroindustriais, o projeto detalha a engenharia civil e estrutural completa de um Castelo d’Água com capacidade para 100.000 litros (100 m³): a cuba cilíndrica estanque superior, a torre porticada de elevação (pilares P1 a P4 e vigas de cintamento 20x60cm), a fundação em sapatas isoladas (S1 a S4) e o sistema de barrilete em ferro fundido (FoFo DN150).
Também conhecida no setor como torre d’água pré-moldada ou moldada in loco, a caixa d’água de concreto armado é uma estrutura esbelta submetida a rigorosos esforços combinados. Totalmente compatibilizado com os critérios das normas ABNT NBR 6118:2023 (Projeto de Estruturas de Concreto), ABNT NBR 6122:2022 (Projeto e Execução de Fundações) e ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), este projeto viabiliza a construção de uma caixa d’água Elevado em Concreto Armado de máxima durabilidade, atendendo aos limites rigorosos de abertura de fissuras (wk ≤ 0,1 mm) para assegurar estanqueidade permanente contra vazamentos.
Projetar uma torre elevada para suportar uma massa líquida suspensa de 100 toneladas exige precisão absoluta na estabilidade global contra tombamento e vibrações induzidas pelo vento. Este projeto soluciona a transição de cargas entre a cuba superior e os quatro pilares principais travados por vigas perimetrais em múltiplos níveis, assegurando ancoragem firme nas sapatas e detalhando toda a ferragem (aço CA-50 e CA-60) com tabelas completas de corte e dobra. Modelado nativamente em AutoCAD, com layers padronizados por espessuras e cotas métricas reais, este arquivo em DWG elimina interferências espaciais e reduz custos no canteiro de obras.
O Projeto Reservatório Elevado em Concreto Armado (Reinforced Concrete Elevated Water Tank) estrutura a malha civil, estrutural e hidromecânica do sistema de armazenamento por gravidade através de três núcleos operacionais integrados:
💡 Vantagens Técnicas: A compatibilização prévia entre formas, armaduras detalhadas ferro a ferro e a passagem das tubulações hidráulicas em DWG nativo evita quebras no concreto endurecido, preserva a estanqueidade da cuba e entrega à construtora pranchas executivas completas prontas para corte, dobra e montagem.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|

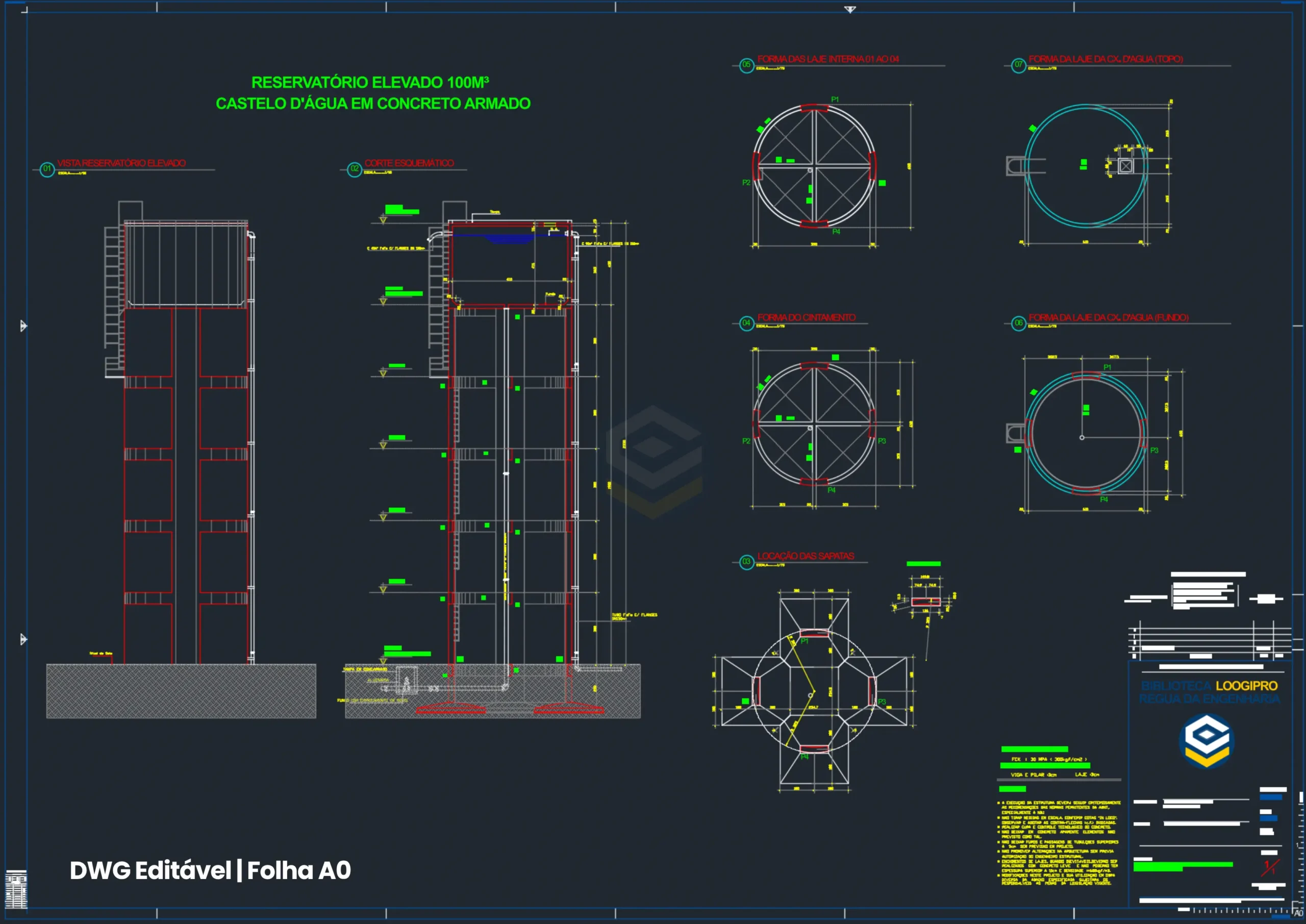

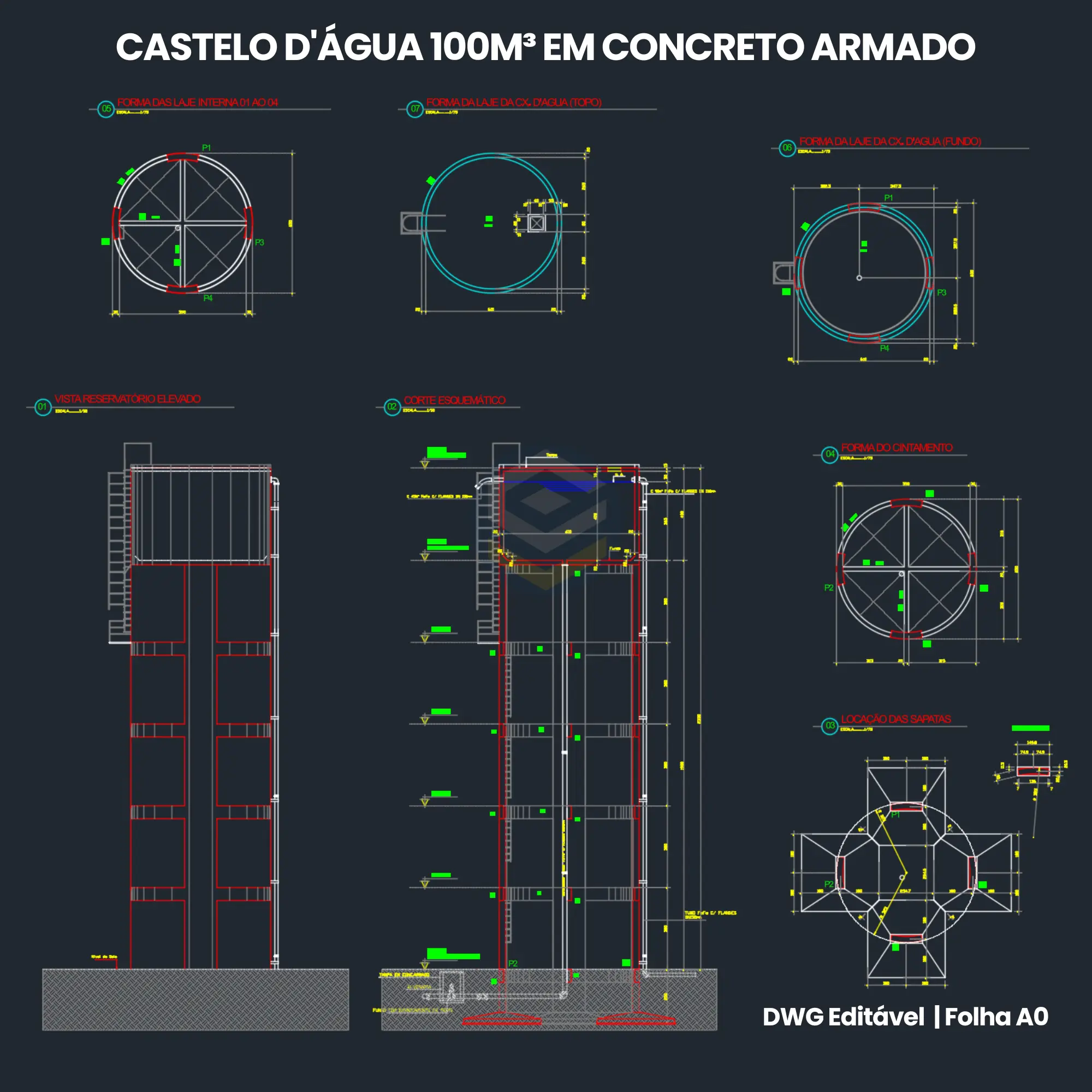

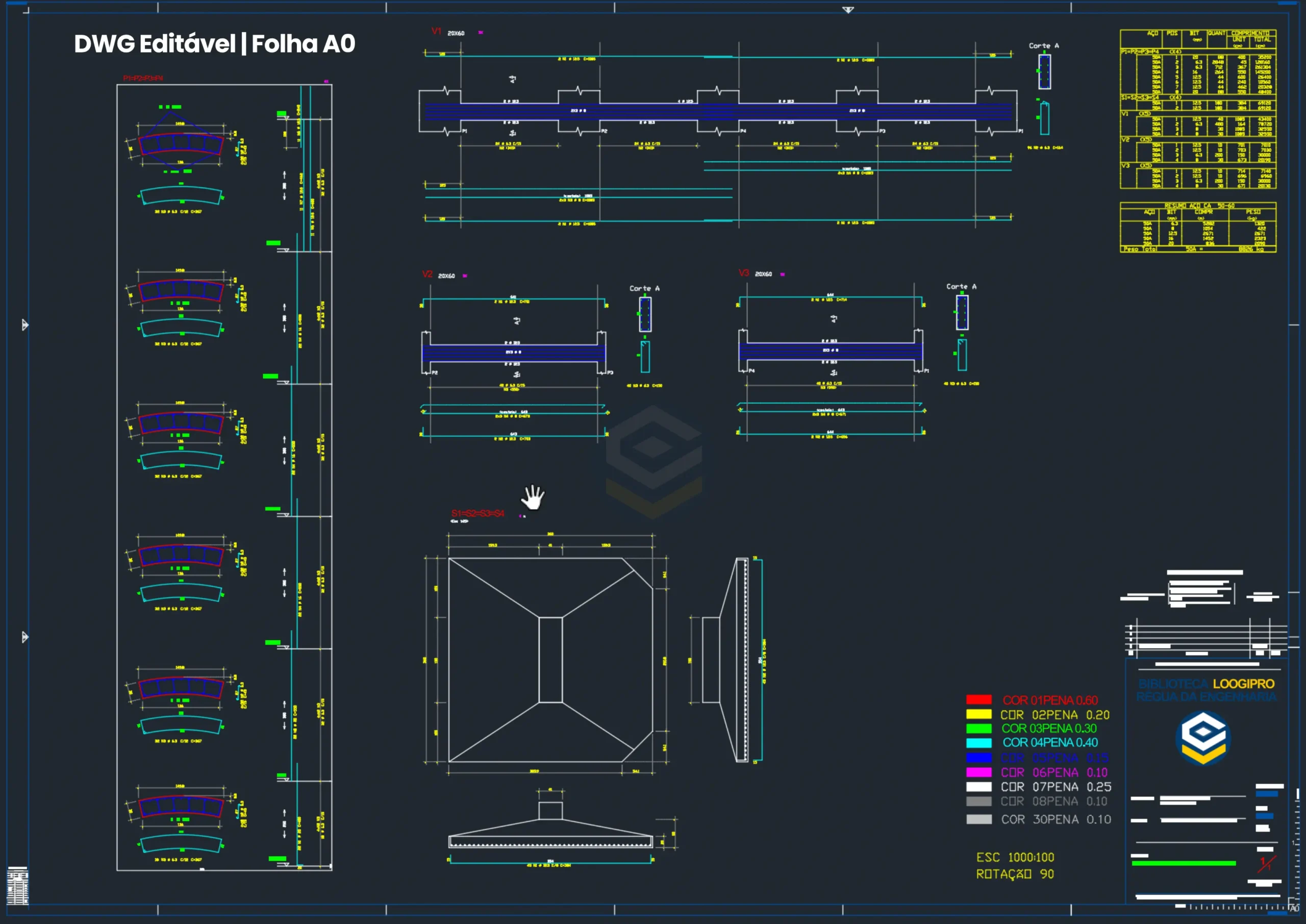

| Folha 01 — Locação, Formas e Hidráulica (Formwork & Layout) | Planta de locação das sapatas, corte vertical com tubulação em ferro fundido (FoFo DN150), formas das vigas de cintamento, lajes de fundo e tampa de cobertura. |
| Folha 02 — Armaduras da Torre e Fundação (Columns & Footings) | Detalhamento de ferragem das sapatas S1 a S4, pilares P1 a P4, vigas de cintamento 20x60cm, estribos, comprimentos de traspasse e tabela de aço (CA-50 e CA-60). |

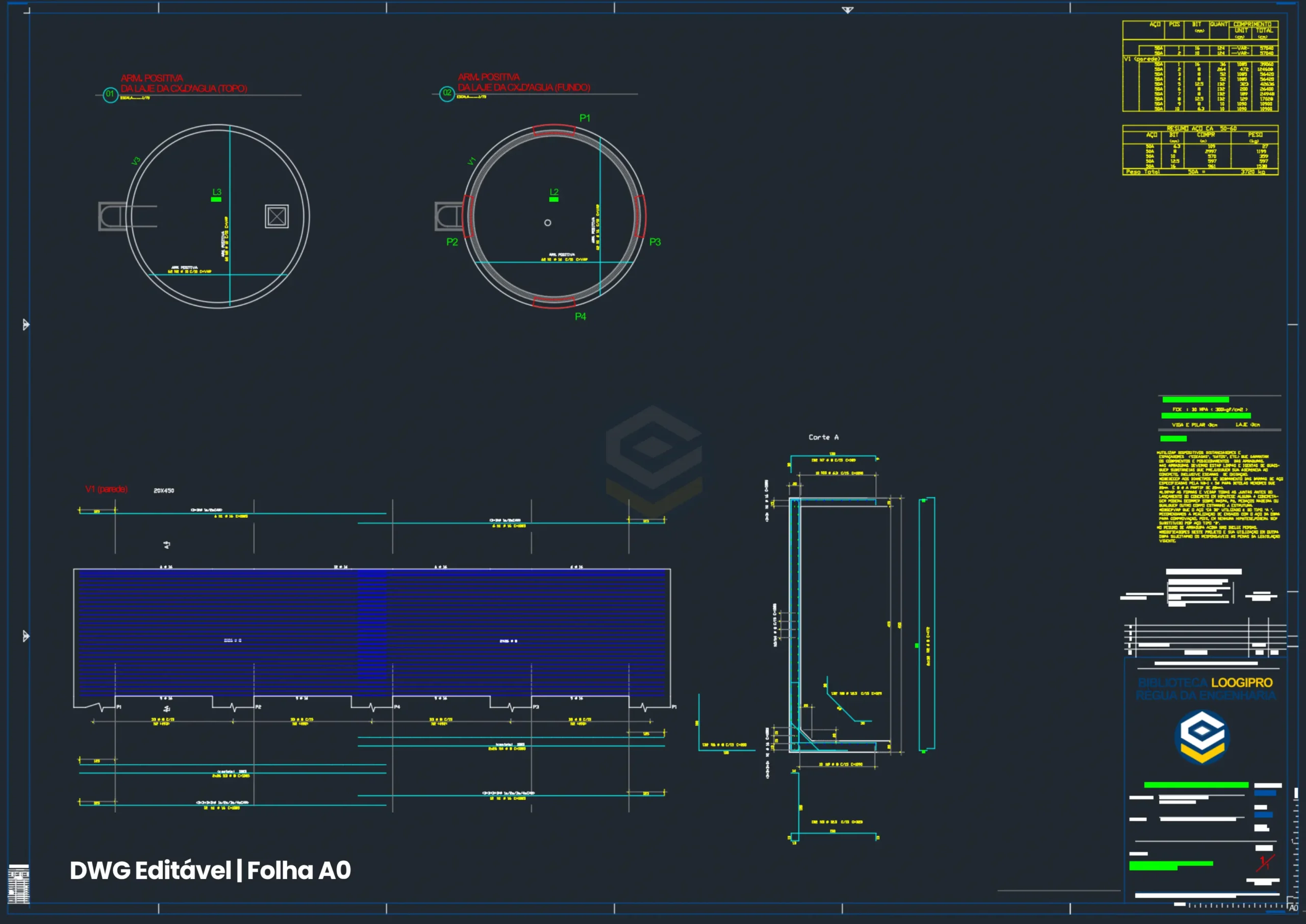

| Folha 03 — Armaduras da Cuba Cilíndrica 100m³ (Tank Reinforcement) | Detalhamento da armadura da parede cilíndrica V1 (20x450cm), armação positiva e negativa das lajes de fundo e tampa, detalhes de cantos e tabela de aço da câmara. |
| Cortes Verticais e Barrilete (Cross Sections & Piping) | Corte vertical de ponta a ponta com a coluna montante FoFo DN150, curvas, registros de manobra, dreno de limpeza, extravasor (ladrão) e escada com linha de vida. |
| Blocos e Legenda Técnica | Organização rigorosa de layers por cor e espessura gráfica, carimbo oficial Loogipro e notas de proteção de direitos autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O arranjo do Projeto Reservatório Elevado em Concreto Armado atende com rigor às exigências de projetos hidráulicos e estruturais severos:
A operacionalidade contínua e a segurança sanitária de uma caixa d’água elevada dependem de instalações hidráulicas inteligentes:
📐 Prancha Executiva A0 — Folha 01 (Formas, Locação e Hidráulica): Locação de eixos das sapatas, corte vertical da torre evidenciando as vigas de cintamento, prumadas em ferro fundido (FoFo DN150), formas das lajes de fundo e topo em escala 1:1.
🏗️ Prancha Executiva A0 — Folha 02 (Armaduras da Torre e Fundações): Detalhamento completo da ferragem das sapatas S1 a S4, pilares P1 a P4, vigas de travamento de 20x60cm e tabela quantitativa de corte e dobra de aço (CA-50 e CA-60).
💧 Prancha Executiva A0 — Folha 03 (Armaduras da Cuba Cilíndrica): Detalhamento ferro a ferro da parede cilíndrica V1 (20x450cm), armação positiva e negativa das lajes de fundo e de tampa do reservatório com tabela de aço.
Porque conceber do zero um castelo d’água de 100m³ exige semanas de cálculos complexos de flexo-compressão na torre, consideração de efeitos dinâmicos de vento e rigoroso detalhamento para impedir o surgimento de fissuras em superfícies que ficarão em contato contínuo com água. Um erro de projeto pode causar vazamentos crônicos irreparáveis ou instabilidade estrutural.
O arquivo entrega a solução geométrica integrada e validada:
SAPATAS S1-S4 → PILARES P1-P4 → VIGAS 20X60 → TUBULAÇÃO FOFO DN150 → CUBA CILÍNDRICA V1 → TABELA DE AÇO → PRANCHAS A0
Com este projeto em DWG, sua equipe técnica economiza semanas de modelagem, partindo de uma referência executiva sólida já testada na engenharia civil e sanitária.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.
A determinação da capacidade de suporte do solo (sondagem SPT), o dimensionamento fino das armaduras de aço para os esforços do terreno do cliente, a impermeabilização específica e a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 6118:2023, ABNT NBR 6122:2022, ABNT NBR 6123:2023 e ABNT NBR 9575.
Pronto para acelerar a construção do seu reservatório elevado com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Reservatórios e Estruturas em Concreto disponíveis na nossa biblioteca. Combine este detalhamento com nossas fundações pesadas e memórias de cálculo da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em reservatórios elevados, caixas d’água metálicas e em concreto, armazéns graneleiros, silos e fundações industriais, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais descritivos em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto executivo completo de Projeto Reservatório Elevado em Concreto Armado (Reinforced Concrete Elevated Water Tank 100m³) integrando cuba de 100.000L, torre com pilares P1-P4, sapatas S1-S4 e barrilete FoFo DN150. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e 3 pranchas executivas Folhas A0 vetorizadas em PDF. Download imediato. |
| Palavras-chave SEO | Projeto Reservatório Elevado em Concreto Armado · Reinforced Concrete Elevated Water Tank · Castelo d’Água · caixa d’água de concreto armado · torre d’água pré-moldada · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 6118:2023 (concreto armado e controle de fissuração), ABNT NBR 6122:2022 (fundações), ABNT NBR 6123:2023 (vento) e ABNT NBR 9575. |
| O que inclui | Folha 01 (Formas, locação, corte vertical e prumada FoFo DN150) · Folha 02 (Armaduras de sapatas S1-S4, pilares P1-P4 e vigas 20×60) · Folha 03 (Ferragem da cuba V1 e lajes) · Tabela de aço CA-50/60. |
| Geometrias atendidas | Castelo d’água elevado cilíndrico com capacidade de 100 m³ (100.000 litros), com torre porticada de 4 pilares travados por vigas de concreto. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com 3 pranchas técnicas em Folhas A0 configuradas para plotagem. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de altura da torre, furações hidráulicas, armaduras de cálculo e alteração de carimbo institucional. |
| Saídas geradas | Desenhos vetoriais limpos prontos para aprovação em concessionárias de água/saneamento, órgãos públicos e execução direta no canteiro de obras. |
| Para quem | Engenheiros civis calculistas, projetistas de saneamento, construtoras de condomínios, indústrias e cooperativas agrícolas. |
| Importante | O projeto atua como referência geométrica e estrutural. As cargas de solo, ensaio SPT, dimensionamento fino de armaduras para a agressividade ambiental local e ART/RRT de execução são de responsabilidade do profissional contratado. |
