Descrição

Projeto Reservatório Metálico 25000 Litros – Tipo Taça – DWG

O Projeto Reservatório Metálico 25000 Litros – Tipo Taça – DWG é um produto digital desenvolvido para engenheiros, projetistas, desenhistas técnicos, estudantes, fabricantes de reservatórios e profissionais que procuram um projeto de referência editável de caixa-d’água metálica elevada.

O arquivo apresenta a configuração geral de um reservatório metálico com capacidade nominal de 25.000 litros, coluna cheia e cuba superior no formato tipo taça. O conteúdo em duas dimensões permite visualizar a organização do reservatório, suas proporções, dimensões principais e os elementos apresentados no desenho técnico.

A expressão caixa-d’água metálica tipo taça também é utilizada para identificar essa configuração de reservatório elevado, composta por uma coluna vertical que sustenta a cuba destinada ao armazenamento de água. A elevação do reservatório pode contribuir para a pressão hidráulica disponível na rede, de acordo com a altura, a instalação e as condições específicas do sistema.

O projeto em DWG pode ser utilizado como apoio em estudos técnicos, consultas, apresentações, análise de configuração, planejamento, documentação complementar e desenvolvimento de novos desenhos. Por se tratar de um modelo técnico de referência, o conteúdo não deve ser utilizado diretamente para fabricação, montagem, instalação ou operação sem análise, dimensionamento e validação para as condições reais do empreendimento.

🏗️ Configuração geral do reservatório metálico tipo taça

O reservatório representado possui capacidade nominal de 25.000 litros e configuração elevada com coluna cheia. Na parte superior, o desenho apresenta a cuba do reservatório no formato tipo taça, acompanhada dos componentes indicados nas pranchas.

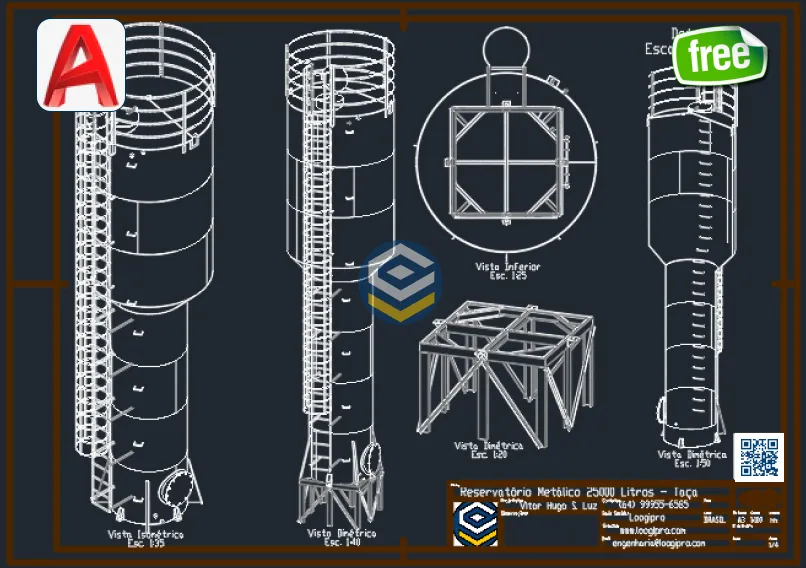

O arquivo contém representações em planta e corte, cotas principais, indicação da coluna, escada, plataforma de acesso, tampa superior e base de apoio. Esses elementos auxiliam na compreensão da composição geral da caixa-d’água metálica e da relação entre a estrutura vertical, a região de armazenamento e os acessos apresentados no desenho.

O conteúdo é disponibilizado em formato DWG editável em 2D. Não acompanham o produto modelos tridimensionais, arquivos específicos de fabricação ou informações estruturais completas além daquelas efetivamente existentes no arquivo.

📐 Aplicações e formas de utilização

🔎 Consulta técnica
Análise da configuração geral de um reservatório metálico elevado com capacidade nominal de 25.000 litros.

📊 Estudos preliminares
Apoio na avaliação de alternativas e configurações de caixas-d’água metálicas do tipo taça.

🖥️ Desenvolvimento de desenhos
Arquivo editável para elaboração, organização ou complementação de novos desenhos em CAD.

📋 Planejamento
Apoio para estudos de implantação, apresentações técnicas e organização de layouts.

🎓 Aprendizado técnico
Material para análise de desenhos de reservatórios metálicos elevados em formato DWG.

🏭 Uso profissional
Apoio para profissionais envolvidos com reservatórios, estruturas metálicas e instalações hidráulicas.

📦 Informações do produto

💧 Capacidade nominal
25.000 litros

🏗️ Tipo
Reservatório elevado tipo taça

📐 Configuração
Coluna cheia

💻 Formato principal
Arquivo DWG em 2D

🖥️ Compatibilidade
AutoCAD 2013 ou superior e programas compatíveis

📥 Entrega
Download digital

📄 Natureza
Modelo técnico de referência

📦 Produto físico
Não existe envio físico

✅ O acesso ao arquivo digital é disponibilizado após a confirmação do pedido e do pagamento.

📁 O que está incluído no download?

📐 Arquivo DWG editável
Modelo técnico em duas dimensões para abertura, consulta e edição em programas compatíveis.

📄 Planta e corte
Representações que auxiliam na compreensão da geometria geral do reservatório.

📏 Cotas principais
Dimensões existentes no desenho para consulta e análise da configuração apresentada.

🏗️ Coluna e cuba
Representação da coluna cheia e da parte superior do reservatório no formato tipo taça.

🪜 Elementos de acesso
Indicação de escada, plataforma de acesso e demais componentes disponíveis nas pranchas.

🔩 Elementos complementares
Representação da tampa superior, base de apoio e demais informações existentes no arquivo.

O download inclui o arquivo DWG editável do Reservatório Metálico 25000 Litros – Tipo Taça, com planta, corte, cotas principais, representação da coluna, cuba, escada, plataforma, tampa superior, base de apoio e demais elementos apresentados nas pranchas.

⚠️ Conteúdos que não acompanham o arquivo

Este produto corresponde a um modelo ou projeto técnico de referência em DWG e não equivale a um projeto executivo desenvolvido especificamente para uma instalação ou empreendimento.

Não inclui modelo editável em 3D;
Não inclui cálculo ou dimensionamento estrutural;
Não inclui memorial de cálculo;
Não inclui verificação hidrostática;
Não inclui verificação de estabilidade;
Não inclui análise das ações de vento ou análise sísmica;
Não inclui projeto de fundações;
Não inclui lista completa de materiais;
Não inclui quantitativo para fabricação;
Não inclui plano de corte;
Não inclui detalhamento completo de soldas;
Não inclui especificação de consumíveis ou procedimento de soldagem;
Não inclui especificação final das chapas e dos perfis;
Não inclui detalhamento completo de bocais;
Não inclui validação para fabricação, montagem, instalação ou operação;
Não inclui arquivos PDF, SolidWorks ou planilhas;
Não inclui laudo técnico ou emissão de ART.

✨ Características do Reservatório Metálico 25000 Litros – Tipo Taça

💧 Capacidade identificada
O desenho corresponde a um reservatório com capacidade nominal de 25.000 litros.

🏗️ Configuração elevada
Apresenta uma cuba superior sustentada por uma coluna vertical cheia.

📐 Modelo tipo taça
Caixa-d’água metálica com parte superior no formato tipo taça.

🧩 Arquivo editável
Permite alterar textos, cotas, linhas e demais elementos do desenho.

📊 Desenho em 2D
Contém informações em planta e corte para análise da configuração apresentada.

🪜 Elementos de acesso
Inclui a representação da escada e da plataforma de acesso disponíveis no desenho.

🚀 Benefícios do projeto em DWG

📈 Agilidade: utilize um arquivo existente para iniciar estudos, análises e novos desenhos.
🛠️ Flexibilidade: edite cotas, textos, linhas e demais elementos conforme a necessidade.
🔎 Compreensão do projeto: analise a configuração de uma caixa-d’água metálica elevada tipo taça.
🎓 Aprendizado técnico: estude planta, corte, coluna, cuba, base e elementos de acesso.
💻 Compatibilidade: abra o arquivo no AutoCAD e em outros programas compatíveis com DWG.
📥 Entrega digital: receba o acesso após a confirmação do pedido e do pagamento.

👷 Responsabilidade técnica e utilização

O desenho não foi desenvolvido especificamente para as condições de um local, instalação, fluido, capacidade operacional ou empreendimento determinado. A capacidade nominal, as dimensões e os demais elementos apresentados devem ser considerados como informações técnicas de referência.

Antes da fabricação, montagem ou utilização, o profissional responsável deverá verificar, conforme aplicável, a capacidade real necessária, a densidade do fluido, a pressão, o nível de operação, a geometria, as espessuras, os materiais, a corrosão, a sobre-espessura, as soldas, os bocais, os esforços, a estabilidade, as ações de vento, as fundações, os apoios, os acessos e a segurança operacional.

O desenvolvimento de um projeto definitivo deve considerar as normas técnicas e os requisitos legais aplicáveis ao tipo de reservatório, ao material, ao fluido armazenado e às condições de instalação.

🎯 Para quem este arquivo é indicado?

👷 Engenheiros
Para consultas, estudos preliminares e desenvolvimento de soluções específicas.

📐 Projetistas
Para utilizar o arquivo como ponto de partida na elaboração e organização de novos desenhos.

✏️ Desenhistas técnicos
Para consulta e edição das informações existentes no arquivo DWG.

🎓 Estudantes
Para estudar desenhos de reservatórios metálicos elevados em ambiente CAD.

🏭 Fabricantes de reservatórios
Para analisar a configuração geral apresentada, sem substituir um projeto executivo específico.

🔧 Profissionais de estruturas metálicas
Para consultar vistas, cortes, dimensões e elementos indicados no modelo.

🛠️ Precisa de um projeto executivo?

O arquivo comercializado nesta página é um modelo técnico de referência. Para fabricação, montagem ou instalação de um reservatório metálico, é necessário desenvolver um projeto executivo compatível com as condições reais do empreendimento.

Para solicitar uma proposta de projeto executivo personalizado, com escopo definido conforme a capacidade, o tipo de reservatório, o fluido armazenado, as condições de instalação e as necessidades do empreendimento, entre em contato com a equipe de engenharia da Loogipro pelo e-mail engenharia@loogipro.com.

📁 Conheça mais projetos

Explore a Biblioteca de Projetos Loogipro e conheça outros arquivos digitais destinados a engenheiros, projetistas, estudantes e profissionais das áreas de estruturas metálicas, reservatórios e aplicações industriais.

Acompanhe também os conteúdos técnicos publicados pela Loogipro no Instagram.

Adquira o Projeto Reservatório Metálico 25000 Litros – Tipo Taça – DWG
Receba um arquivo digital editável de caixa-d’água metálica elevada para utilizar em estudos, consultas e desenvolvimento de novos desenhos.

📚 Sobre a Biblioteca de Projetos Loogipro

A Loogipro Soluções em Engenharia disponibiliza arquivos digitais, modelos editáveis e materiais técnicos voltados para engenharia mecânica, estruturas metálicas, reservatórios e aplicações industriais.

Os produtos da biblioteca são destinados ao apoio de estudos, apresentações, consultas e desenvolvimento de novas soluções. Cada arquivo deve ser utilizado de acordo com sua finalidade, suas características e as limitações técnicas informadas na página do produto.

❓ FAQ – Perguntas frequentes

📋 Sobre o reservatório metálico tipo taça

📌 O que é o Projeto Reservatório Metálico 25000 Litros – Tipo Taça – DWG?

É um produto digital em formato DWG que apresenta a configuração geral de um reservatório metálico elevado, também chamado de caixa-d’água metálica tipo taça, com capacidade nominal de 25.000 litros e coluna cheia. O arquivo deve ser utilizado como modelo técnico de referência e material editável para consultas e desenvolvimento de desenhos.

📌 Qual é a capacidade do reservatório?

O reservatório apresentado no arquivo possui capacidade nominal de 25.000 litros, conforme identificado no produto e nas informações do desenho.

📌 Qual é a configuração do reservatório?

O modelo apresenta um reservatório metálico elevado com coluna cheia e cuba superior no formato tipo taça, acompanhado dos acessos e demais elementos existentes no arquivo.

📌 Reservatório metálico tipo taça e caixa-d’água metálica são o mesmo produto?

Neste contexto, as duas expressões identificam o reservatório elevado apresentado no arquivo. A denominação caixa-d’água metálica tipo taça é utilizada principalmente quando o reservatório é destinado ao armazenamento de água.

📌 O que está incluído no download?

O download inclui o arquivo DWG editável com planta, corte, cotas principais, representação da coluna, cuba, escada, plataforma, tampa superior, base de apoio e demais elementos apresentados nas pranchas.

📌 Este produto é um projeto executivo?

Não. Este produto é um modelo ou projeto técnico de referência. Ele não foi desenvolvido para as condições específicas de uma instalação, fluido, terreno ou empreendimento determinado.

📌 O arquivo inclui cálculo estrutural?

Não. O produto não inclui cálculo estrutural, dimensionamento, memorial de cálculo, verificação hidrostática, análise de estabilidade ou verificação das ações de vento.

📌 O arquivo inclui projeto de fundações?

Não. O projeto de fundações, a verificação do solo e a definição dos apoios não acompanham o arquivo.

📌 O arquivo inclui lista de materiais?

Não. O produto não inclui lista completa de materiais, quantitativo para fabricação, plano de corte ou especificação final das chapas e dos perfis.

📌 O arquivo inclui ART?

Não. A aquisição deste produto não inclui emissão de ART, laudo técnico ou responsabilidade técnica sobre uma instalação específica.

📌 O projeto pode ser editado?

Sim. O arquivo está em formato DWG e permite editar linhas, textos, cotas, dimensões e outros elementos do desenho. As alterações devem ser realizadas por pessoa com conhecimento técnico compatível.

📌 Qual programa é necessário para abrir o arquivo?

O arquivo pode ser aberto no AutoCAD 2013 ou superior e em outros programas compatíveis com o formato DWG.

📌 Posso utilizar o arquivo diretamente para fabricar o reservatório?

Não. Antes de qualquer fabricação, montagem, instalação ou operação, o reservatório deve ser analisado, dimensionado, detalhado e validado para as condições reais de utilização por profissional legalmente habilitado.

📌 Para quem o projeto é indicado?

É indicado para engenheiros, projetistas, desenhistas técnicos, estudantes, fabricantes de reservatórios, profissionais de estruturas metálicas e usuários que procuram um projeto editável em DWG para estudos e consultas.

📌 Como o arquivo será entregue?

O acesso ao download digital é disponibilizado após a confirmação do pedido e do pagamento.

📌 Existe envio de produto físico?

Não. Este produto é exclusivamente digital. Nenhuma impressão, mídia física, estrutura metálica ou reservatório será enviado ao comprador.

🛠️ Projeto executivo e suporte

📌 Como solicitar um projeto executivo personalizado?

🚀 Precisa de um projeto personalizado?

Biblioteca: https://loogipro.com/biblioteca/
Consultoria e engenharia: engenharia@loogipro.com
Suporte ao produto: suporte@loogipro.com
Telefone: (64) 99955-6585

🔒 Compra segura e condições de uso

Ao adquirir este produto digital, o cliente declara estar ciente das características, dos conteúdos incluídos, das limitações técnicas e das condições de utilização apresentadas nesta página.

Consulte nossas políticas:
