| 📦 Modelo | Planilha Reservatório Tipo Taça com Coluna Cheia (Single-Pedestal Elevated Tank Spreadsheet) |
| 📐 Parâmetros | Geometria customizável (diâmetro e altura da cuba, dimensões do cone de transição, diâmetro e altura do fuste), densidade do fluido, aço estrutural, vento básico (V0), fatores S1/S2/S3 (NBR 6123:2023) e comutador de regime da cobertura (Autoportante, Enrijecida ou Sem Tampa) |
| 🧰 Formato | Arquivo Microsoft Excel (.xlsx) 100% editável e aberto, composto por 7 abas integradas (Identificação, Caixa D’água, Tampa, Chumbadores, Orçamento, Ficha Técnica e Memorial de Cálculo) — formulação auditável em excel, células interligadas, sem senhas e sem macros |
| 💻 Software | Microsoft Excel, recomendado nas versões 2016, 2019, 2021 ou Microsoft 365 (desktop) |
| 📚 Referências | ABNT NBR 6123:2023 (ações do vento em edificações), ABNT NBR 8800:2024 (estruturas de aço), API 650 (cascas cilíndricas e coberturas) e AWWA D100 (tanques soldados para água) |
| 🏗️ Configuração | Reservatório metálico tipo taça com coluna cheia (cuba cilíndrica superior de grande volume + cone de transição + fuste tubular inferior pressurizado armazenando água até o solo), virolas anel a anel, teto comutável e chumbadores de ancoragem |
| 📥 Inclui | 📊 Dimensionamento de virolas anel a anel, cálculo do tronco de cone de transição e anéis de reforço, pressões hidrostáticas acumuladas na base, volumes em m³ e litros, vento NBR 6123:2023 com efeito velar na cuba, chumbadores, quantitativo orçamentário e memorial descritivo automático |
| 🚦 Verificações | Tensões circunferenciais por anel (hoop stress), flexo-compressão no fuste, esbeltez global (D/t), momento de tombamento sob vento com reservatório vazio, tração nos parafusos de ancoragem e sinalização visual ATENDE / NÃO ATENDE |
| 🏢 Aplicação | Engenheiros calculistas, indústrias de caldeiraria pesada, fabricantes de caixas d’água metálicas, empresas de saneamento e projetistas de estruturas de aço |
| ⚠️ Escopo | A Planilha Reservatório Tipo Taça com Coluna Cheia dimensiona a cuba, cone de transição, fuste pressurizado, teto, ancoragem e orçamento. Não contempla fundações civis em concreto armado nem substitui a responsabilidade técnica com emissão de ART/RRT própria |
A Planilha Reservatório Tipo Taça com Coluna Cheia (Single-Pedestal Elevated Tank Spreadsheet ) é uma solução técnica analítica desenvolvida em excel (.xlsx) para engenheiros calculistas, projetistas de caldeiraria pesada e indústrias fabricantes de caixa d’água tipo taça coluna cheia e reservatório metálico tipo taça. Desenvolvida especificamente para resolver a complexa geometria de tanques cônicos-cápsula, a ferramenta dimensiona integralmente as três regiões da estrutura cheia de água: a cuba cilíndrica superior de grande volume, o tronco de cone de transição intermediário e o fuste tubular inferior pressurizado (coluna cheia), calculando virolas anel a anel (shell courses), tensões de casca (membrane hoop stress), cobertura cônica e ancoragem basal.
Totalmente compatibilizada com as normas ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), ABNT NBR 8800:2024 (Projeto de Estruturas de Aço), API 650 (Welded Tanks for Oil/Water Storage) e AWWA D100 (Welded Carbon Steel Tanks for Water Storage), a ferramenta assegura que o dimensionamento de cada reservatório metálico tipo taça atenda rigorosamente aos estados limites últimos de escoamento e estabilidade elástica, fornecendo uma memória de cálculo auditável e pronta para emissão de ART/RRT.
Se você projeta ou fabrica reservatórios tipo taça para chácaras, indústrias, loteamentos ou abastecimento municipal, sabe que a caixa d’água tipo taça coluna cheia possui particularidades mecânicas severas. Toda a altura do tanque — desde o fundo no nível do solo até a borda superior da cuba — permanece preenchida com água. Isso gera uma pressão hidrostática crescente e extrema na base do fuste, combinada a momentos fletores significativos provocados pela ação do vento sobre a grande área exposta da cuba superior. Um equívoco no ângulo do cone de transição ou na espessura do fuste inferior pode gerar deformações plásticas ou ruptura por fadiga de solda. Esta planilha elimina o retrabalho analítico, entregando um motor de cálculo calibrado que converte parâmetros de geometria em especificações exatas de chaparia comercial e custos fabris.

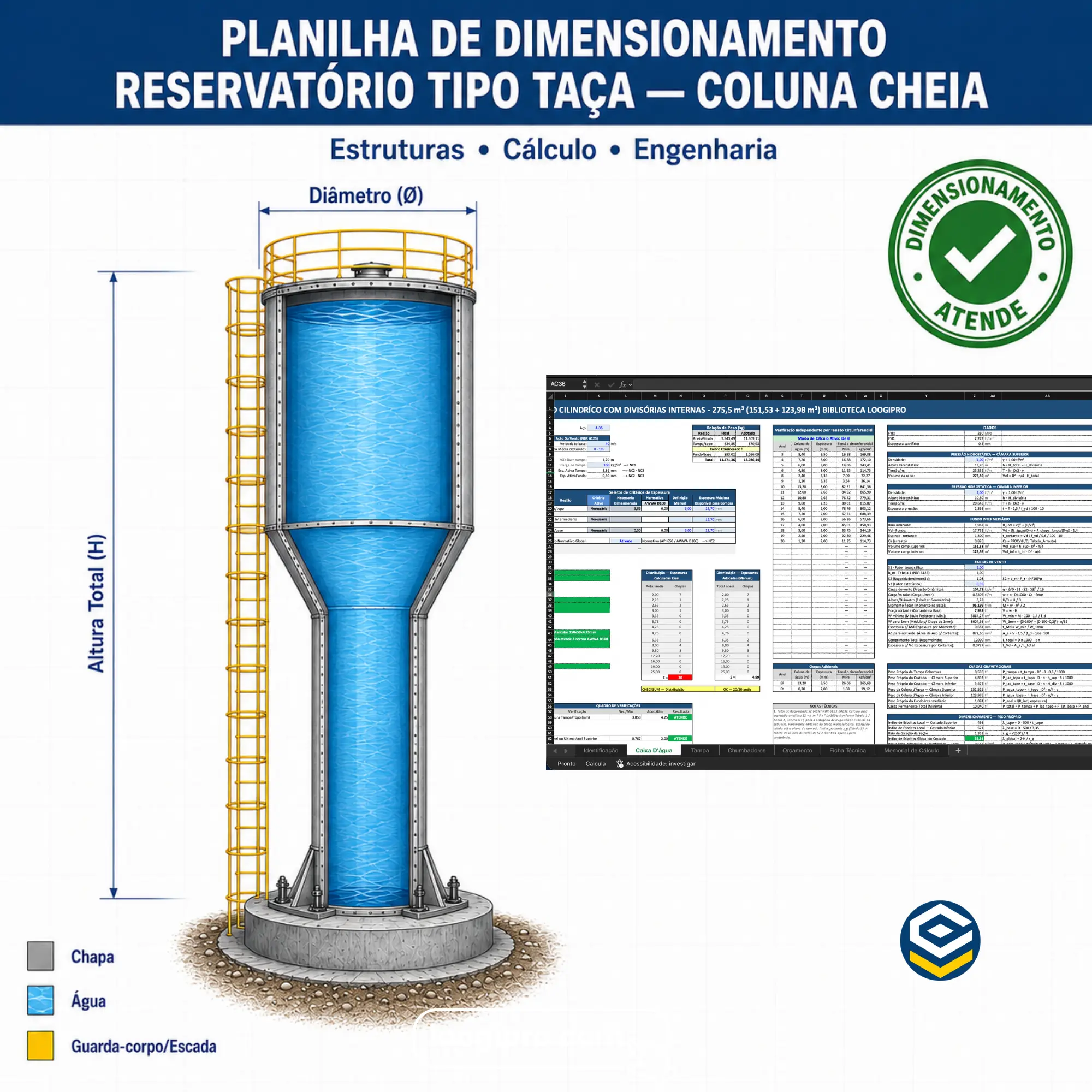

O reservatório tipo taça com coluna cheia (Single-Pedestal Elevated Tank) é uma das estruturas metálicas de armazenamento de água mais eficientes e tradicionais do Brasil. Caracteriza-se pelo fuste cilíndrico esbelto na base que se expande através de um cone de transição para uma cuba cilíndrica de maior diâmetro no topo, com a coluna líquida ocupando 100% do volume interno:
💡 Diferença Técnica (Coluna Cheia vs. Coluna Seca): No modelo taça coluna cheia não existe fundo elevado intermediário. A lâmina d’água atua contínua desde a cobertura até a fundação de apoio, aproveitando o fuste como volume ativo e demandando virolas com espessuras comerciais escalonadas para resistir à pressão basal.
| Aba / Módulo | O que ela calcula e detalha |
|---|---|
| Identificação | Controle cadastral do projeto, cliente, responsável técnico, dados de ART e CREA, além da convenção padronizada de cores de entrada e status de cálculo. |
| Caixa D’água | Núcleo do cálculo: geometria da cuba superior, cone de transição intermediário, fuste inferior pressurizado, virolas anel a anel, pressões hidrostáticas acumuladas, vento (NBR 6123:2023) e esbeltez global. |
| Tampa | Módulo dedicado de cobertura: teto cônico autoportante (API 650), teto suportado por enrijecedores radiais ou desativação para reservatório aberto. |
| Chumbadores | Ancoragem e estabilidade basal: momento de tombamento com tanque vazio, tração atuante por chumbador, diâmetro comercial das barras de ancoragem, nichos e espessura da chapa base anular (NBR 8800:2024). |
| Orçamento Reservatório | Quantitativo automatizado de massa de aço carbono em kg e toneladas (cuba, cone, fuste e base), arame tubular/eletrodo, primer epóxi, acabamento PU externo, horas de caldeiraria, guindaste e BDI. |
| Ficha Técnica e Memorial | Resumo executivo com mapa de bitolas comerciais adotadas, capacidades volumétricas em m³ e litros, e memorial descritivo completo com deduções de equações para protocolo técnico. |
Todas as células e abas são conectadas por fórmulas dinâmicas em excel: altere qualquer cota geométrica e o dimensionamento inteiro recalcula instantaneamente sem quebras de referência.
O dimensionamento estrutural de uma caixa d’água tipo taça coluna cheia exige o controle conjunto de pressões hidrostáticas radiais e momentos de tombamento assimétricos:

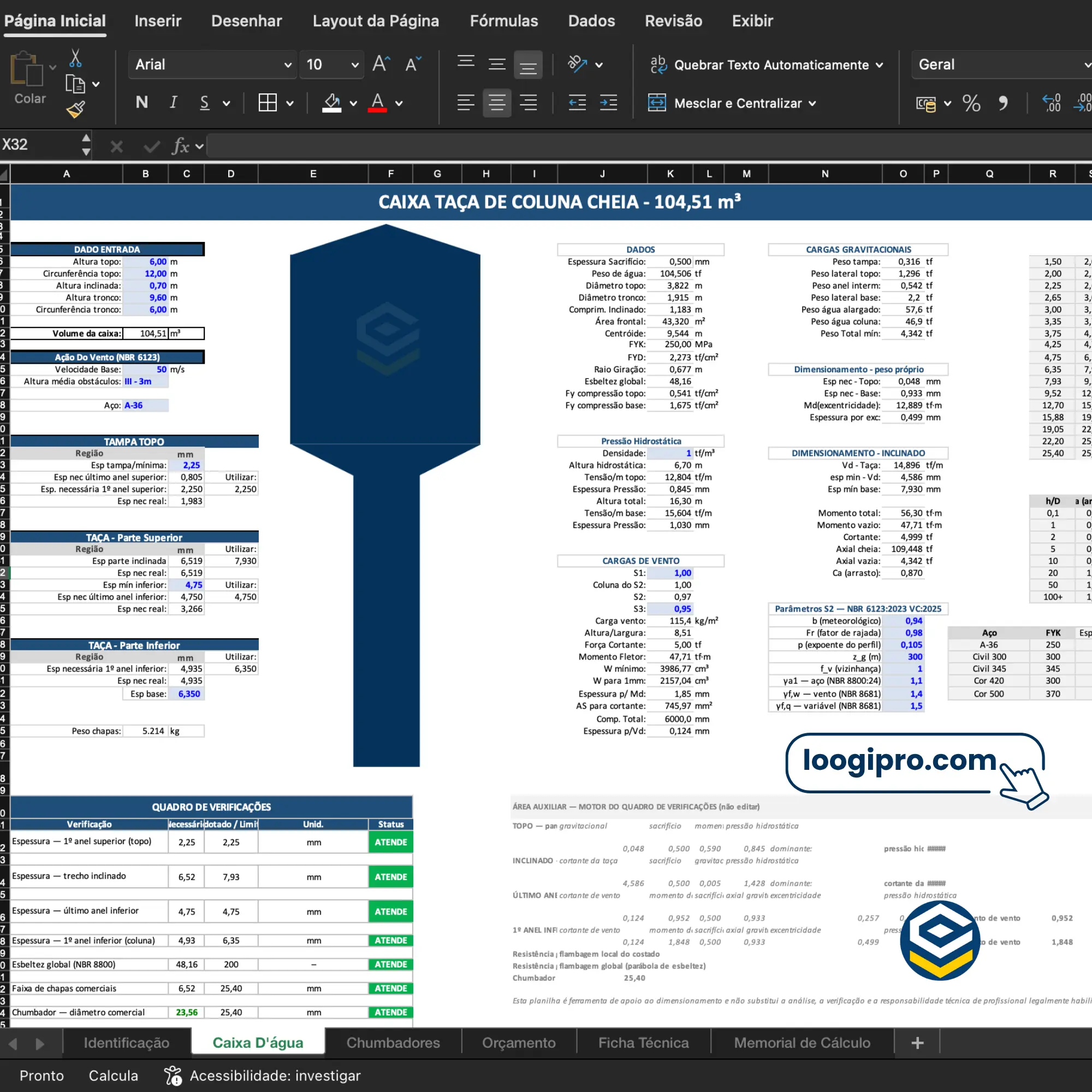

📐 Painel Estrutural e Distribuição de Chapas: Interface paramétrica com cálculo de volumes (Cuba + Fuste), cone de transição, seletor de bitolas comerciais, dimensionamento anel a anel do costado e quadro visual ATENDE/NÃO ATENDE.
Devido à grande área velica concentrada no topo (cuba) associada a um fuste de menor diâmetro na base, a ação do vento governa a estabilidade global da estrutura:
🧮 Memória de Cálculo 100% Auditável: Formulações descritas com equações abertas ao lado de cada resultado — pressão hidrostática acumulada, vento dinâmico NBR 6123:2023, cone de transição e esbeltez do fuste.
A engenharia se conecta diretamente ao setor de vendas e aos processos de aprovação técnica:
O pacote digital disponibilizado pela Loogipro assegura consistência e segurança para sua caldeiraria:
ARQUIVO EXCEL EDITÁVEL (.XLSX) · MEMORIAL AUTOMÁTICO · 7 ABAS INTEGRADAS · FÓRMULAS ABERTAS E AUDITÁVEIS
A planilha passa por validação em múltiplas configurações geométricas para garantir ausência de erros (#DIV/0!) e perfeita consistência analítica.
Porque calcular uma caixa d’água tipo taça coluna cheia exige precisão absoluta na transição cônica e na análise da flexo-compressão no fuste. Uma simplificação que desconsidere a concentração de tensões no anel de concordância do cone pode resultar em colapsos estruturais graves.
A ferramenta entrega a cadeia técnica completa e validada:
GEOMETRIA DA CUBA E FUSTE → CONE DE TRANSIÇÃO → COSTADO ANEL A ANEL → COBERTURA E VENTO → ANCORAGEM BASAL → ORÇAMENTO E MEMORIAL
Com este material em excel, sua equipe técnica reduz o tempo de projeto de dias para minutos, fornecendo documentação padronizada e segura aos seus clientes.
Esta planilha consiste em uma ferramenta profissional de auxílio ao dimensionamento e cálculo estrutural e não substitui a responsabilidade técnica do profissional legalmente habilitado na aprovação do projeto e execução da obra.
A determinação da velocidade básica de vento local (V0), a caracterização das fundações civis de apoio em concreto armado e o recolhimento de ART (Anotação de Responsabilidade Técnica) ou RRT junto aos conselhos profissionais são de competência exclusiva do engenheiro responsável técnico pela obra.
Normas técnicas de referência: ABNT NBR 6123:2023, ABNT NBR 8800:2024, AWWA D100 e API 650.
Pronto para acelerar o dimensionamento do seu reservatório tipo taça com segurança? O download é imediato após a confirmação do pagamento.
📁 Descubra outros modelos de Reservatório Metálico e Planilhas Estruturais disponíveis na nossa biblioteca. Combine esta ferramenta com os projetos e modelos 3D da Loogipro.
A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e caldeiraria industrial, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em estruturas de aço, reservatórios cilíndricos e dimensionamento normativo, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e caldeirarias.
Nossos materiais são concebidos com foco em agilidade, precisão analítica, rastreabilidade técnica e respeito rigoroso às normas vigentes.
📊 Avalie a Planilha Reservatório Tipo Taça com Coluna Cheia (Single-Pedestal Elevated Tank Spreadsheet)Sua avaliação técnica apoia outros calculistas, projetistas e indústrias a escolherem ferramentas estruturais seguras. Deixe seu comentário após o download!
| O que é | Planilha de dimensionamento estrutural completo de reservatório tipo taça com coluna cheia (cuba cilíndrica superior + cone de transição + fuste tubular pressurizado), virolas anel a anel, cobertura e ancoragem basal. |
| Formato | Arquivo editável em Microsoft Excel (.xlsx), totalmente aberto e sem senhas de bloqueio. Download imediato. |
| Referências técnicas | ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (aço), AWWA D100 (tanques soldados de água) e API 650 (cascas cilíndricas e coberturas). |
| O que inclui | Cálculo de virolas anel a anel · Cone de transição intermediário · Seletor de critérios estruturais · Modos de teto autoportante e suportado · Ação de vento e tombamento · Chumbadores de base · Orçamento comercial completo · Ficha técnica executiva · Memorial de cálculo automatizado. |
| Geometrias atendidas | Reservatórios metálicos verticais tipo taça, com diâmetros da cuba, fuste e alturas de anéis totalmente configuráveis. |
| Estrutura dos arquivos | 7 abas integradas: Identificação, Caixa D’água, Tampa, Chumbadores, Orçamento, Ficha Técnica e Memorial de Cálculo, com vínculo integral de dados. |
| Entradas / Edição | Planilha 100% aberta em excel: permite cadastrar tipos de aços estruturais (A36, SAC 350, etc.), editar bitolas comerciais disponíveis, alterar custos unitários e atualizar coeficientes de segurança. |
| Saídas geradas | Espessuras de projeto adotadas com folgas normativas, quadros comparativos ATENDE/NÃO ATENDE, memória com equações descritivas e proposta de orçamento comercial. |
| Para quem | Engenheiros calculistas, indústrias de caldeiraria pesada, fabricantes de caixas d’água metálicas, cooperativas agrícolas e projetistas de estruturas de aço. |
| Importante | A ferramenta atua como suporte computacional para o dimensionamento. O laudo geotécnico do solo, as fundações civis em concreto armado e a emissão de ART/RRT são de responsabilidade do profissional habilitado encarregado do projeto executivo. |
Ao adquirir este material digital na Loogipro, the cliente declara estar ciente de que se trata de uma ferramenta de apoio ao dimensionamento, cuja aplicação executiva deve ser validada por profissional de engenharia qualificado.
