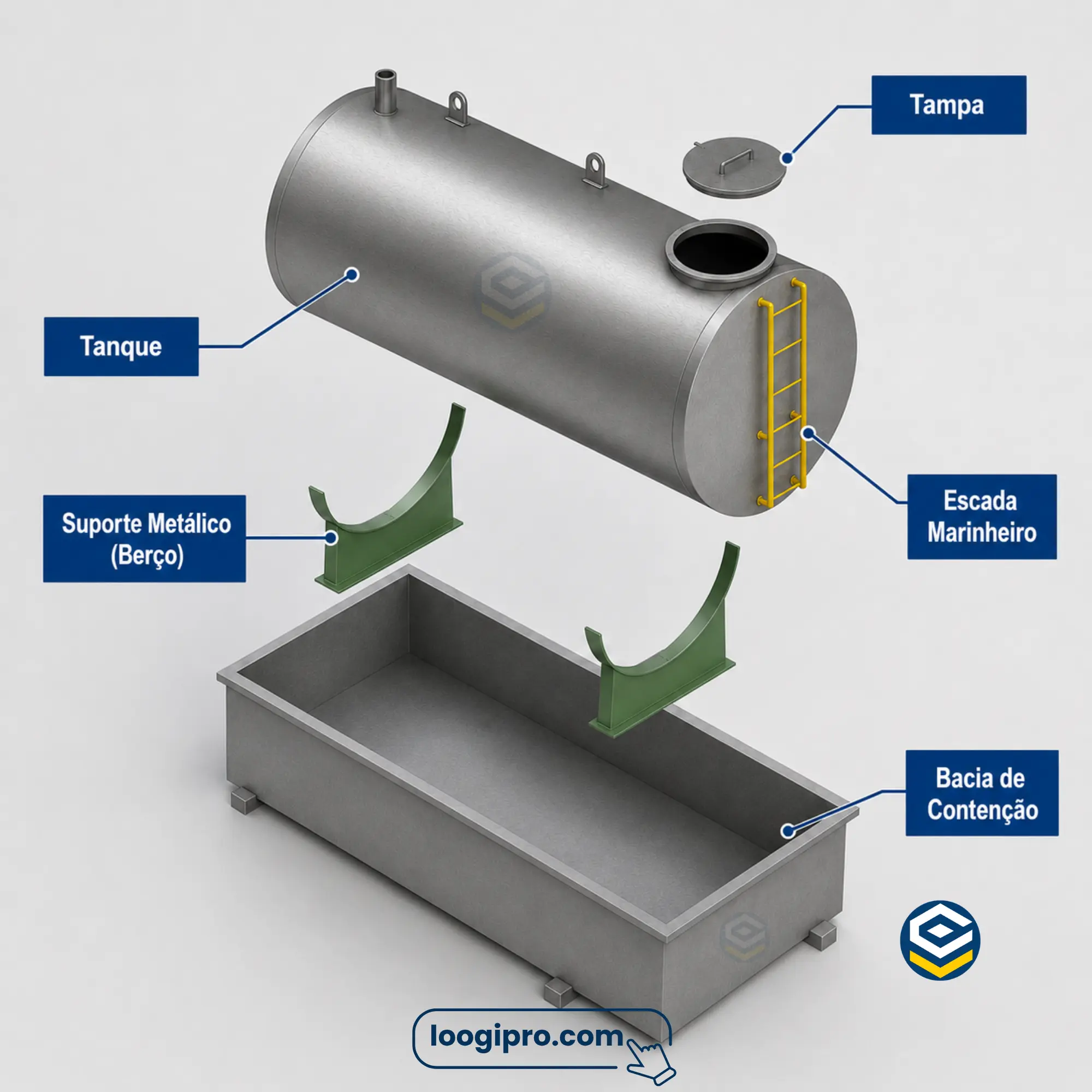

| 📦 Modelo | Planilha Tanque Aéreo Horizontal com Bacia de Contenção — Dimensionamento Completo (Horizontal Aboveground Steel Tank Spreadsheet) |
| 🧪 Fluidos / Líquidos | Seletor dinâmico com cálculo para Água (potável, industrial ou combate a incêndio) e fluidos combustíveis/inflamáveis: Óleo Diesel, Gasolina e Álcool / Etanol (com ajuste automático de pressões hidrostáticas e alerta normativo da bacia) |
| 📐 Parâmetros | Geometria do casco cilíndrico (diâmetro, circunferência, comprimento e quantitativo de anéis de virola), tipologia dos tampos, berços de apoio em sela (balanços de extremidade, vão entre selas e largura da chapa de desgaste), vento básico (V0), fatores S1/S2/S3 (NBR 6123:2023) e dimensões da bacia metálica |
| 🧰 Formato | Arquivo Microsoft Excel (.xlsx) 100% editável e desbloqueado, composto por 6 abas integradas (Identificação, Tanque, Bacia de Contenção, Orçamento, Ficha Técnica e Memorial de Cálculo) — equações abertas e sem macros |
| 💻 Software | Microsoft Excel nas versões 2016, 2019, 2021 ou Microsoft 365 (desktop) |
| 📚 Referências | ABNT NBR 15461 (tanques aéreos em aço carbono), ABNT NBR 17505-2 (armazenamento de combustíveis inflamáveis), ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (estruturas de aço), UL 142 e preceitos analíticos da API 650 / ASME VIII |
| 🏗️ Configuração | Tanque metálico cilíndrico horizontal sobre berços em sela (saddle supports), balanços de rigidez, bacia de contenção secundária de 110% de capacidade contra derramamentos ambientais e ancoragem basal por chumbadores |
| 📥 Inclui | 📊 Dimensionamento de casco e tampos, análise dos apoios pelo Método de Zick, indicação normativa da bacia (OBRIGATÓRIA ou NÃO OBRIGATÓRIA), vento NBR 6123:2023 com efeito de arrasto cilíndrico, chumbadores, quantitativo de materiais para caldeiraria e memorial automático |
| 🚦 Verificações | Tensão circunferencial de tração (hoop stress), flexão na cornija da sela (horn stress), cisalhamento tangencial nos tampos, empuxo lateral nas paredes da bacia, tombamento com tanque vazio e sinalização visual ATENDE / NÃO ATENDE |
| 🏢 Aplicação | Engenheiros mecânicos e estruturais, fabricantes de tanques de combustível, caldeirarias industriais, empresas de montagem de postos, usinas, mineradoras e frotas agrícolas |
| ⚠️ Escopo | A planilha dimensiona integralmente a parte mecânica e estrutural do tanque aéreo, selas, bacia metálica e chumbadores. Não contempla o projeto civil de fundações em concreto armado nem substitui a responsabilidade técnica com emissão de ART/RRT própria |
A Planilha Tanque Aéreo Horizontal com Bacia de Contenção (Horizontal Aboveground Steel Tank Spreadsheet ) é a solução técnica e analítica mais robusta do mercado desenvolvida em excel (.xlsx) para engenheiros mecânicos, calculistas estruturais, projetistas de caldeiraria e indústrias fabricantes de tanque aéreo, tanque metálico e sistemas de abastecimento para tanque de combustível. Projetada com seletor inteligente de fluidos, a ferramenta calcula tanto reservatórios de água (água potável, água industrial e reserva de combate a incêndio) quanto líquidos inflamáveis e combustíveis críticos (óleo diesel, gasolina e álcool etílico), dimensionando o casco cilíndrico (*cylindrical shell*), tampos (*tank heads*), berços de apoio em sela (*saddle supports*) pelo Método de Zick, estabilidade ao vento e bacia de contenção metálica secundária (*spill containment basin*).
Totalmente compatibilizada com as normas ABNT NBR 15461 (Tanques Aéreos em Aço-Carbono para Armazenamento de Combustíveis), ABNT NBR 17505-2 (Armazenamento de Líquidos Inflamáveis e Combustíveis), ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), ABNT NBR 8800:2024 (Projeto de Estruturas de Aço) e padrões internacionais da UL 142 e API 650, a ferramenta assegura que cada AboveGround Steel Tank atenda rigorosamente às tensões admissíveis e aos critérios ambientais de contenção, fornecendo uma memória de cálculo transparente e pronta para emissão de ART/RRT.
Se você dimensiona ou fabrica tanques para postos de combustíveis, frotas agrícolas, transportadoras, mineradoras ou sistemas de geradores a diesel, sabe que a densidade do fluido e a inflamabilidade definem a severidade estrutural e as exigências legais do projeto. Esta planilha incorpora uma rotina inteligente que ajusta as pressões hidrostáticas instantaneamente conforme o produto selecionado e avisa no painel principal se a bacia de contenção é OBRIGATÓRIA (NBR 17505-2) para hidrocarbonetos ou NÃO OBRIGATÓRIA para água, calculando automaticamente a contenção metálica de 110% sempre que requerida por norma.
Diferente de planilhas genéricas que consideram apenas água pura, a Planilha Tanque Aéreo Horizontal com Bacia de Contenção possui um seletor dinâmico de produto que recalcula as tensões mecânicas e atualiza os requisitos ambientais e de segurança contra incêndio:
| Aba / Módulo | O que ela calcula e detalha |
|---|---|
| Identificação | Controle cadastral do projeto, cliente, responsável técnico, número de CREA e ART, dados do empreendimento e convenção visual de células. |
| Tanque | Núcleo do cálculo: seletor de líquido (Água, Diesel, Álcool ou Gasolina), diâmetro, comprimento, espessuras comerciais de casco e tampos, tensões nas selas de apoio (Método de Zick), vento (NBR 6123:2023) e indicador automático de obrigatoriedade de bacia (NBR 17505-2). |
| Bacia de Contenção | Módulo dedicado de proteção ambiental: dimensionamento da geometria para 110% de capacidade útil, cálculo das paredes metálicas, chapas de piso e perfis estruturais de reforço contra estufamento por fluido retido. |
| Orçamento | Quantitativo automatizado de massa de aço carbono em kg e toneladas (costado, tampos, selas, bacia e reforços), consumíveis de soldagem MIG, primer anticorrosivo, acabamento em poliuretano, horas de montagem e margem de BDI. |
| Ficha Técnica | Síntese executiva pronta para envio com volume nominal em litros e m³, fluido cadastrado, status da bacia de contenção, mapa de chapas comerciais adotadas e relação de pesos (vazio e carregado). |
| Memorial de Cálculo | Relatório analítico completo com fórmulas abertas e auditáveis: equações de Zick para selas, empuxo hidrostático do combustível, vento dinâmico NBR 6123 e critérios de ancoragem. |
Todas as células e abas são conectadas por vínculos dinâmicos em excel: troque o líquido de Água para Diesel ou Gasolina e veja a planilha recalcular automaticamente as pressões e atualizar a exigência da bacia de contenção.
A integridade estrutural de um tanque aéreo horizontal operando com combustíveis pesados ou leves exige avaliar com rigor as tensões combinadas no casco de aço:

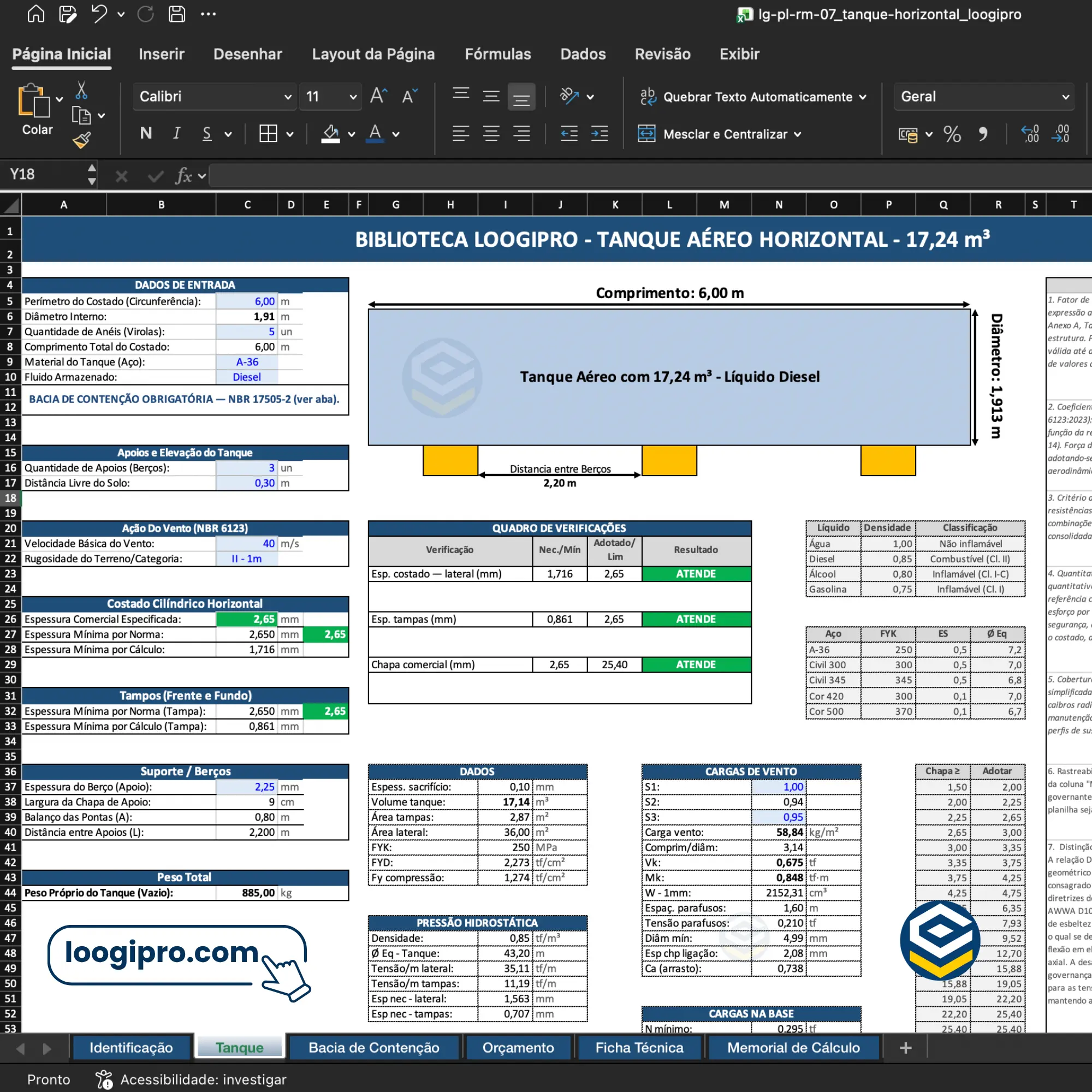

📐 Painel Estrutural do Tanque Aéreo (Aba “Tanque”): Interface paramétrica com seletor de fluidos (Água, Diesel, Álcool, Gasolina), tensões nos apoios em sela (saddle supports), alerta automático de bacia NBR 17505-2, vento dinâmico NBR 6123:2023 e quadro visual ATENDE/NÃO ATENDE.
Para o armazenamento de qualquer tanque de combustível líquido, o controle de vazamentos e a proteção ambiental são compulsórios perante a fiscalização:

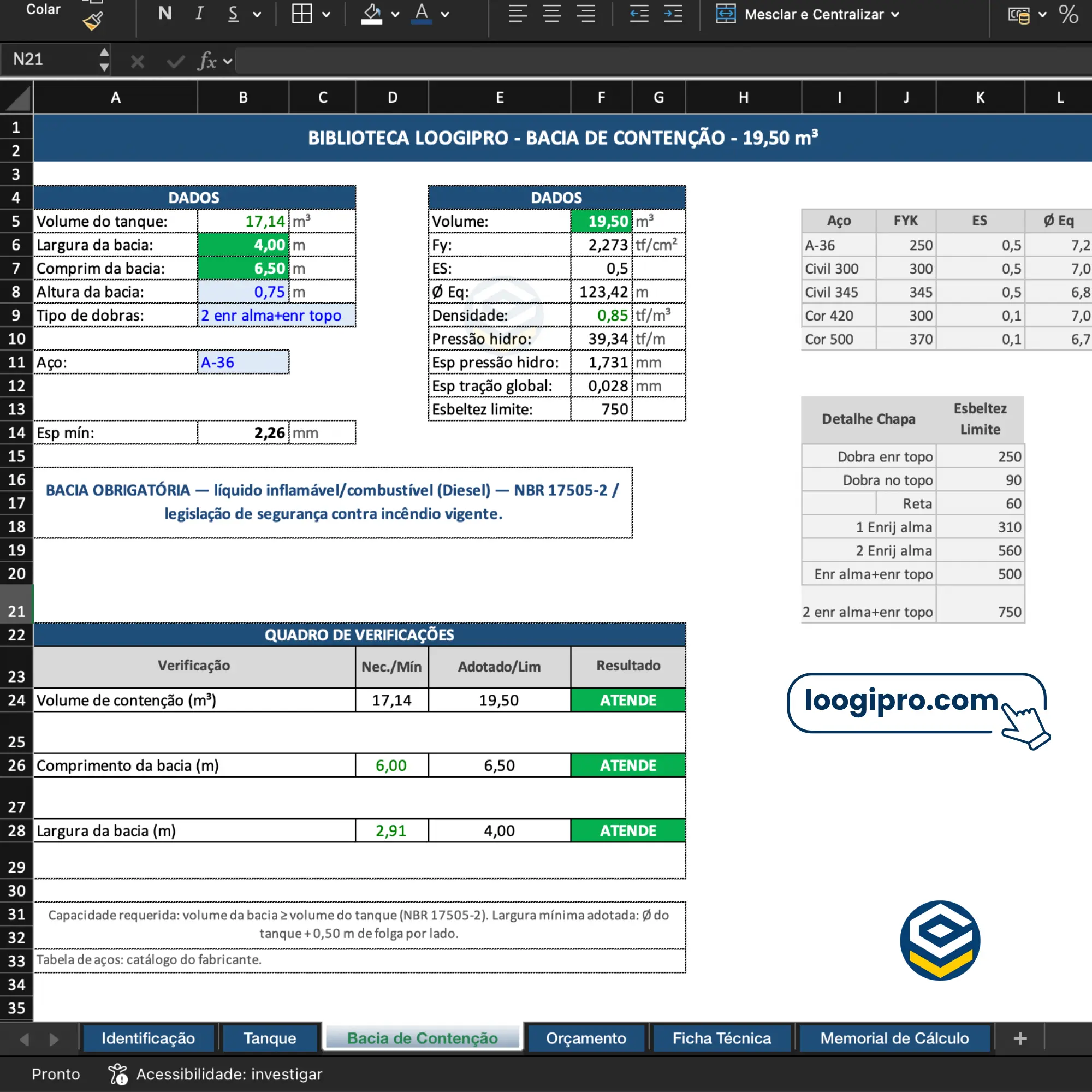

🛡️ Módulo de Dimensionamento da Bacia de Contenção (Aba “Bacia de Contenção”): Cálculo analítico da capacidade volumétrica regulamentar de 110% (19,50 m³ para tanque de 17,14 m³), espessura de chapa com sobre-espessura de corrosão, tipo de reforço/dobra contra estufamento lateral e quadro de conformidade normativa NBR 17505-2.
A engenharia se conecta diretamente à estimativa de custos industriais e à formalização de propostas comerciais:
O pacote digital disponibilizado pela Loogipro assegura total conformidade técnica para seu escritório ou indústria de caldeiraria:
ARQUIVO EXCEL EDITÁVEL (.XLSX) · MEMORIAL AUTOMÁTICO · 6 ABAS INTEGRADAS · FÓRMULAS ABERTAS E AUDITÁVEIS
A planilha passa por validação rigorosa para múltiplos diâmetros e comprimentos geométricos, garantindo ausência de divisões por zero (#DIV/0!) e rastreabilidade total das equações de dimensionamento.
Porque projetar um AboveGround Steel Tank exige integrar a resistência mecânica do cilindro de aço às normas ambientais e de prevenção contra incêndio. A possibilidade de comutar entre água e combustíveis críticos com ajuste automático das exigências da bacia de retenção confere versatilidade absoluta para caldeirarias e escritórios de cálculo.
A ferramenta entrega a cadeia técnica completa e validada:
SELEÇÃO DO FLUIDO (ÁGUA OU COMBUSTÍVEL) → CASCO E TAMPOS → MÉTODO DE ZICK (SELAS) → VERIFICAÇÃO DA BACIA (NBR 17505-2) → VENTO E ANCORAGEM → ORÇAMENTO E MEMORIAL
Com este material em excel, sua empresa ganha velocidade de cotação, precisão no corte de chapas e total conformidade técnica nos projetos de tanques aéreos.
Esta planilha consiste em uma ferramenta profissional de auxílio ao dimensionamento e cálculo estrutural e não substitui a responsabilidade técnica do profissional legalmente habilitado na aprovação do projeto e execução da obra.
A caracterização geotécnica do solo, o projeto civil de fundações em concreto armado e o recolhimento de ART (Anotação de Responsabilidade Técnica) ou RRT junto aos conselhos de classe (CREA/CAU) são de competência exclusiva do engenheiro encarregado pela obra.
Normas técnicas de referência: ABNT NBR 15461, ABNT NBR 17505-2, ABNT NBR 6123:2023, ABNT NBR 8800:2024 e UL 142.
Pronto para acelerar o dimensionamento do seu tanque aéreo horizontal com bacia de contenção? O download é imediato após a confirmação do pagamento.
📁 Descubra outros modelos de Reservatório Metálico e Planilhas Estruturais disponíveis na nossa biblioteca. Combine esta ferramenta com os projetos e modelos 3D da Loogipro.
A Loogipro oferece uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e caldeiraria industrial, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em estruturas de aço, tanques aéreos horizontais, silos e reservatórios industriais, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), desenhos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e segurança normativa aos escritórios de engenharia e caldeirarias de todo o Brasil.
Nossos materiais são concebidos com foco em agilidade, precisão analítica, rastreabilidade técnica e respeito rigoroso às normas vigentes.
Sua avaliação técnica apoia outros calculistas, projetistas e indústrias a escolherem ferramentas estruturais seguras. Deixe seu comentário após o download!
| O que é | Planilha de dimensionamento estrutural de tanque aéreo horizontal com bacia de contenção, integrando verificação do casco cilíndrico, tampos, berços de apoio em sela (Método de Zick), bacia metálica de 110% de volume e ancoragem. |
| Formato | Arquivo editável em Microsoft Excel (.xlsx), totalmente aberto e sem senhas de bloqueio. Download imediato. |
| Fluidos atendidos | Seletor comutável entre Água (potável / incêndio), Óleo Diesel, Gasolina e Álcool / Etanol, com recálculo automático de pressões e status normativo da bacia. |
| Referências técnicas | ABNT NBR 15461 (tanques aéreos), ABNT NBR 17505-2 (armazenamento de combustíveis), ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (aço) e UL 142. |
| O que inclui | Cálculo do costado e tampos · Análise das selas pelo Método de Zick · Dimensionamento da bacia de retenção de 110% · Cargas de vento NBR 6123:2023 · Ancoragem basal · Orçamento de materiais e solda · Ficha técnica resumida · Memorial de cálculo automatizado. |
| Aplicações atendidas | Módulos de abastecimento aéreo para óleo diesel, gasolina, etanol, querosene de aviação, produtos químicos, defensivos agrícolas e tanques de água industrial sobre selas. |
| Estrutura dos arquivos | 6 abas integradas: Identificação, Tanque, Bacia de Contenção, Orçamento, Ficha Técnica e Memorial de Cálculo, totalmente vinculadas. |
| Entradas / Edição | Planilha 100% aberta em excel: permite cadastrar aços estruturais (A36, SAC 350, aço inox), densidades de fluidos, espessuras comerciais de chapa e custos unitários de fabricação. |
| Saídas geradas | Espessuras adotadas com margem de segurança, verificações visuais ATENDE/NÃO ATENDE, alerta de bacia NBR 17505-2, memória analítica detalhada e formação de preço de venda com BDI. |
| Para quem | Engenheiros calculistas, fabricantes de tanques de combustível, caldeirarias industriais, empresas de montagem de postos e cooperativas agroindustriais. |
| Importante | A planilha serve como motor computacional analítico. As fundações civis em concreto e a emissão formal de ART/RRT competem ao engenheiro responsável técnico habilitado da obra. |
