Projeto Torre Metálica para Escada e Elevador de Grãos 38m DWG (Industrial Steel Tower for Stair and Grain Elevator 38m DWG)
O Projeto Torre Metálica para Escada e Elevador de Grãos 38m DWG (Industrial Steel Tower for Stair and Grain Elevator 38m DWG) é uma solução executiva de engenharia estrutural pesada e caldeiraria industrial desenvolvida nativamente em AutoCAD (.dwg) na escala real 1:1. Projetado especificamente para suprir as exigências de acesso seguro e estabilidade estrutural em unidades de recebimento, secagem, limpeza e armazenagem de grãos, o conjunto viabiliza a sustentação autoportante de uma caixa de escada industrial de circulação vertical associada ao suporte mecânico contra esforços laterais de elevadores de canecas contínuos de grande porte.
Com uma robusta seção transversal quadrada constante de 3000 mm x 3000 mm e uma altura útil total de 38150 mm (~38m), a torre possui um peso estrutural estimado de 18655,20 kg. O dimensionamento foi concebido para resistir às cargas dinâmicas impostas pela movimentação de granéis sólidos, vibrações de máquinas rotativas e, prioritariamente, aos severos esforços de vento atuantes em grandes alturas, em estrita conformidade com as normas ABNT NBR 8800:2024 (Projeto de Estruturas de Aço e Mistas), ABNT NBR 6123 (Forças Devidas ao Vento em Edificações), além das normas de segurança do trabalho NR-12 e NR-35 (Trabalho em Altura).
O grande diferencial de engenharia deste projeto reside na sua concepção 100% modular e aparafusada. A torre é subdividida em 4 módulos construtivos principais: Módulo 1 na base com 7980 mm (com painéis inferiores subdivididos a cada 1500 mm para máxima rigidez junto aos apoios), Módulo 2 com 12000 mm (subdivisões de 3000 mm), Módulo 3 intermediário com 12000 mm (subdivisões de 3000 mm) e Módulo 4 de topo com 4170 mm. Essa modulação foi calculada para respeitar o comprimento padrão de carretas rodoviárias convencionais, barateando o frete fabril e permitindo que as peças cheguem ao canteiro prontas para montagem rápida por guindaste, eliminando soldas estruturais em altura.
🔎 Arquitetura e Engenharia Estrutural da Torre Metálica de 38m
A Torre Metálica para Escada e Elevador de Grãos foi planejada para garantir máxima vida útil e simplicidade de fabricação em caldeirarias industriais através de quatro pilares técnicos:
- 1. Modulação e Transporte Inteligente (Segmented Tower Design): Composta por 4 módulos verticais autoportantes interligados por emendas estruturais aparafusadas com talas de junção e parafusos de alta resistência (detalhes ampliados C2-C2 e C3-C3 na escala 1:7,5). O comprimento máximo dos módulos centrais (12000 mm) permite embarque seguro em carretas carga-seca sem necessidade de batedores ou licenças especiais de transporte.
- 2. Fixação e Ancoragem na Fundação (Base Plates & Anchor Bolts): O sistema de base conta com 4 placas de ancoragem quadradas de alta espessura com furação de precisão para chumbadores estruturais embutidos no concreto (Corte C1-C1). O desenho contempla enrijecedores soldados que dissipam as forças de tração e compressão dos montantes principais diretamente para os blocos de fundação.
- 3. Sistema de Contraventamento em Perfis Cantoneira “L-4” (Bracing System): Treliçamento em “X” e diagonais travadas projetadas com cantoneiras de abas iguais L-4, garantindo esbeltez controlada contra flambagem global e torção. A prancha de caldeiraria apresenta o detalhamento individual de cada barra: perfis de 570 mm (5,50 kg), perfis de 646 mm (6,20 kg) e perfis de 1541 mm (6,20 kg), com chanfros de extremidade a 63° para perfeito encaixe geométrico nas chapas de nó (gussets).
- 4. Furações Padronizadas Ø19 mm (Standardized Hole Patterns): Todas as ligações secundárias e de contraventamento adotam furações industriais de diâmetro Ø19 mm, permitindo padronização na compra de fixadores estruturais (parafusos ASTM A325 / ISO 4014) e agilizando as operações de puncionamento mecânico ou furação radial em fábrica.
💡 Produtividade e Economia em Canteiro: Ao eliminar a soldagem de montagem em campo e adotar emendas flangeadas/aparafusadas com talas usinadas, a torre de 38150 mm tem seu tempo de montagem reduzido em até 60%, proporcionando segurança irrestrita aos montadores e estrita aderência à norma NR-35.
📊 Pranchas, Detalhes e Módulos Integrados no Arquivo DWG
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|

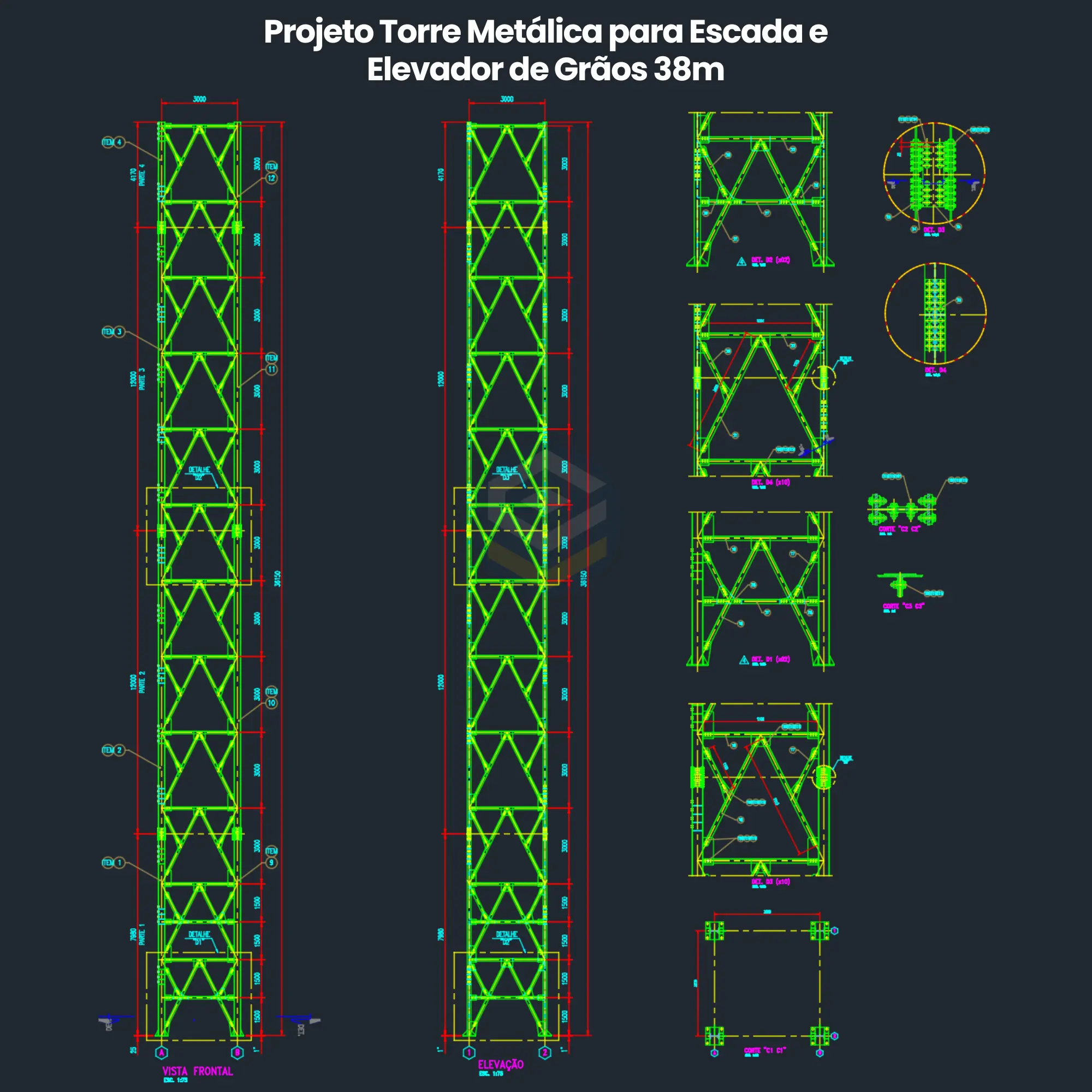

| Prancha 01: Montagem Geral e Elevações (General Assembly 38m) | Elevações ortogonais completas da torre cotada com altura total de 38150 mm e base de 3000 mm x 3000 mm, modulação dos 4 blocos verticais, planta de locação da base com placas de ancoragem (Corte C1-C1) e nós estruturais DET. D1, D2, D3 e D4. |
| Detalhes de Emendas em Escala 1:7,5 (Splice Connection Details) | Cortes ampliados C2-C2 e C3-C3 apresentando a disposição das talas de emenda aparafusada entre módulos, folgas técnicas, furações de parafusos estruturais de alta resistência e espessuras de chapas. |
| Prancha 02: Caldeiraria e Fabricação Individual (Fabrication Details) | Detalhamento individual de fabricação barra por barra para os contraventamentos em cantoneiras “L-4”, cotas milimétricas de corte, chanfros de ajuste a 63°, furações padronizadas Ø19 mm e pesos unitários calculados. |
| Gussets e Chapas de Nó (Gusset Plates) | Geometria de corte térmico CNC para as chapas de nó (gussets) de ligação entre montantes, travessas horizontais e diagonais, com alinhamento de furação e chanfros de desbaste. |
| Placas de Ancoragem e Base (Base Plates & Anchor Detailing) | Corte transversal C1-C1 da fundação metálica contendo gabarito de furação dos chumbadores, folgas de grauteamento e disposição dos enrijecedores estruturais soldados. |
| Blocos e Legenda Técnica | Organização rigorosa de layers por perfis laminados, chapas de corte e linhas de centro, carimbo técnico oficial Loogipro com controle de revisões e notas de proteção autoral (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1 no Model Space) em AutoCAD, sem dependência de blocos anônimos ou vínculos externos corrompidos, pronto para exportação para softwares de corte térmico a laser, plasma CNC e furação automatizada.
🏗️ Distribuição Modular e Análise de Esforços em Altura
A compartimentação vertical da torre metálica foi minuciosamente calculada para resistir aos gradientes de momento fletor causados pela ação do vento conforme a ABNT NBR 6123:
- Módulo 1 de Base (7980 mm): região crítica submetida aos máximos momentos fletores e esforços de cisalhamento. Conta com travamentos intermediários mais densos (subdivisões de 1500 mm na base), ampliando a inércia estrutural na transição com a fundação civil;
- Módulos 2 e 3 Centrais (12000 mm cada): módulos simétricos com painéis padronizados de 3000 mm, otimizando o corte seriado de perfis e racionalizando o estoque da fábrica de estruturas metálicas;
- Módulo 4 de Topo (4170 mm): seção superior que recebe as plataformas de transbordo, bica de descarga do elevador de canecas e suporte aos desvios de grãos ou cabeceira de passarelas;
- Estabilidade Global sem Deformações Excessivas: os contraventamentos em cantoneira L-4 absorvem os esforços cortantes de vento, garantindo que o deslocamento horizontal no topo (flecha máxima) fique estritamente dentro dos limites normativos exigidos pela ABNT NBR 8800:2024.
🔩 Caldeiraria Precisa: Furações Ø19 mm, Chanfros a 63° e Peso Otimizado
A Prancha 02 foca exclusivamente na manufatura e fabricação industrial limpa de cada barra da torre:
- Chanfros Angulares de 63°: extremidades das cantoneiras usinadas ou chanfradas a 63° para garantir assentamento geométrico perfeito nas chapas de nó (gussets), eliminando interferências mecânicas durante a montagem das diagonais;
- Racionalização de Furação: todos os furos de ligação adotam o padrão de Ø19 mm, permitindo o uso sistemático de parafusos de alta resistência de diâmetro 5/8″ ou M16, simplificando as ferramentas da montagem em altura;
- Controle de Peso Estrutural (Total 18655,20 kg): a lista detalha o peso unitário de cada barra (ex: perfil 570 mm com 5,50 kg; 646 mm com 6,20 kg; e 1541 mm com 6,20 kg), facilitando a orçamentação precisa de aço, custos de pintura industrial e contratação de capacidade de içamento por guindastes;
- Integração com Escadas de Acesso (NR-12 e NR-35): o espaço interno livre de 3000 mm x 3000 mm permite o posicionamento confortável de lances de escadas metálicas com patamares de descanso a cada 3 a 6 metros, garantindo conformidade com as normas vigentes de ergonomia e segurança ocupacional.

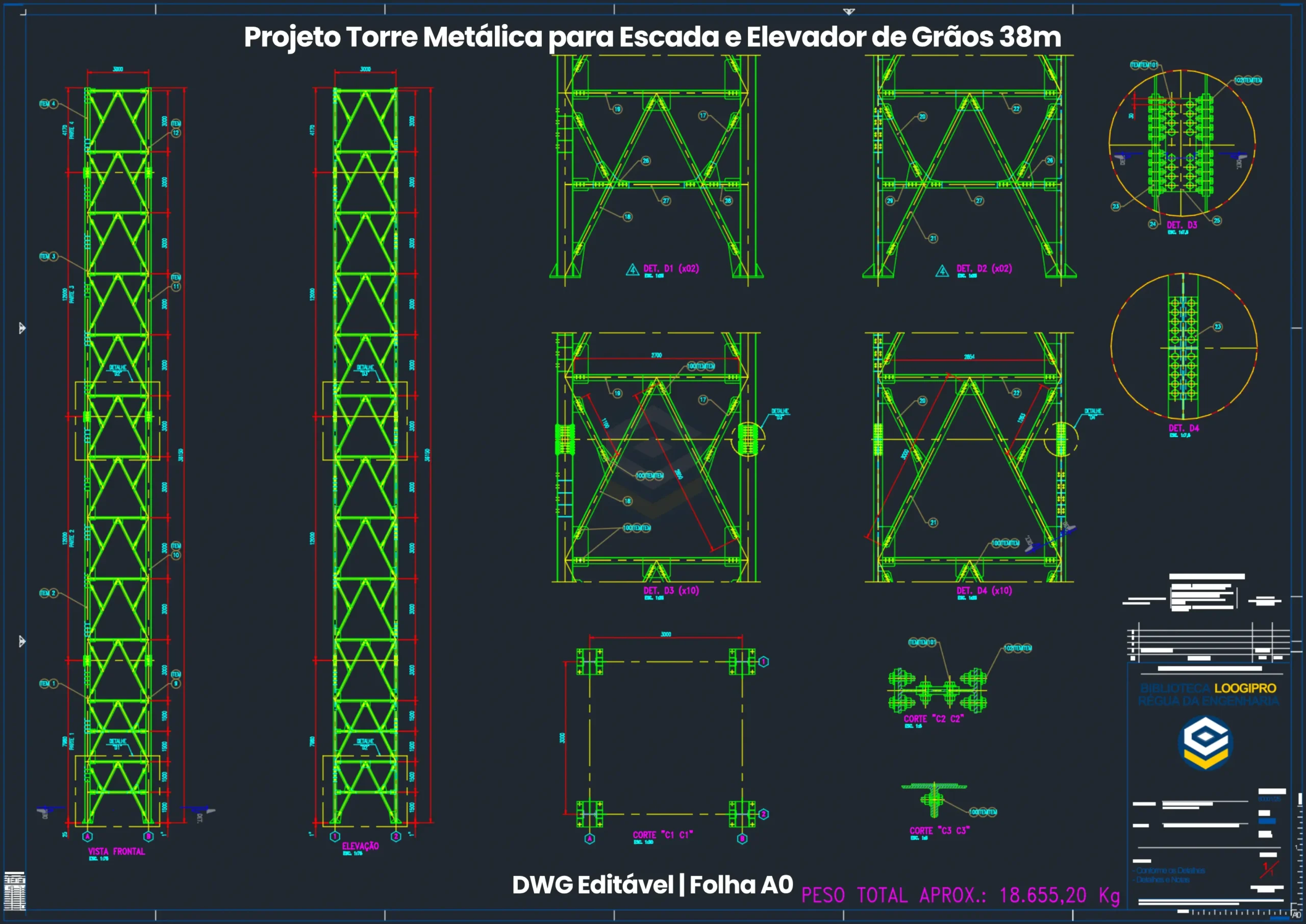

📐 Prancha 01 Executiva em DWG — Montagem Geral e Elevações 38m: Vista global da torre treliçada com seção de 3000 mm x 3000 mm e altura de 38150 mm (~38m), modulação em 4 módulos verticais com uniões aparafusadas, detalhamento da placa de ancoragem da base (Corte C1-C1), nós estruturais DET. D1 a D4 e emendas de montagem em escala 1:7,5 (Cortes C2-C2 e C3-C3).

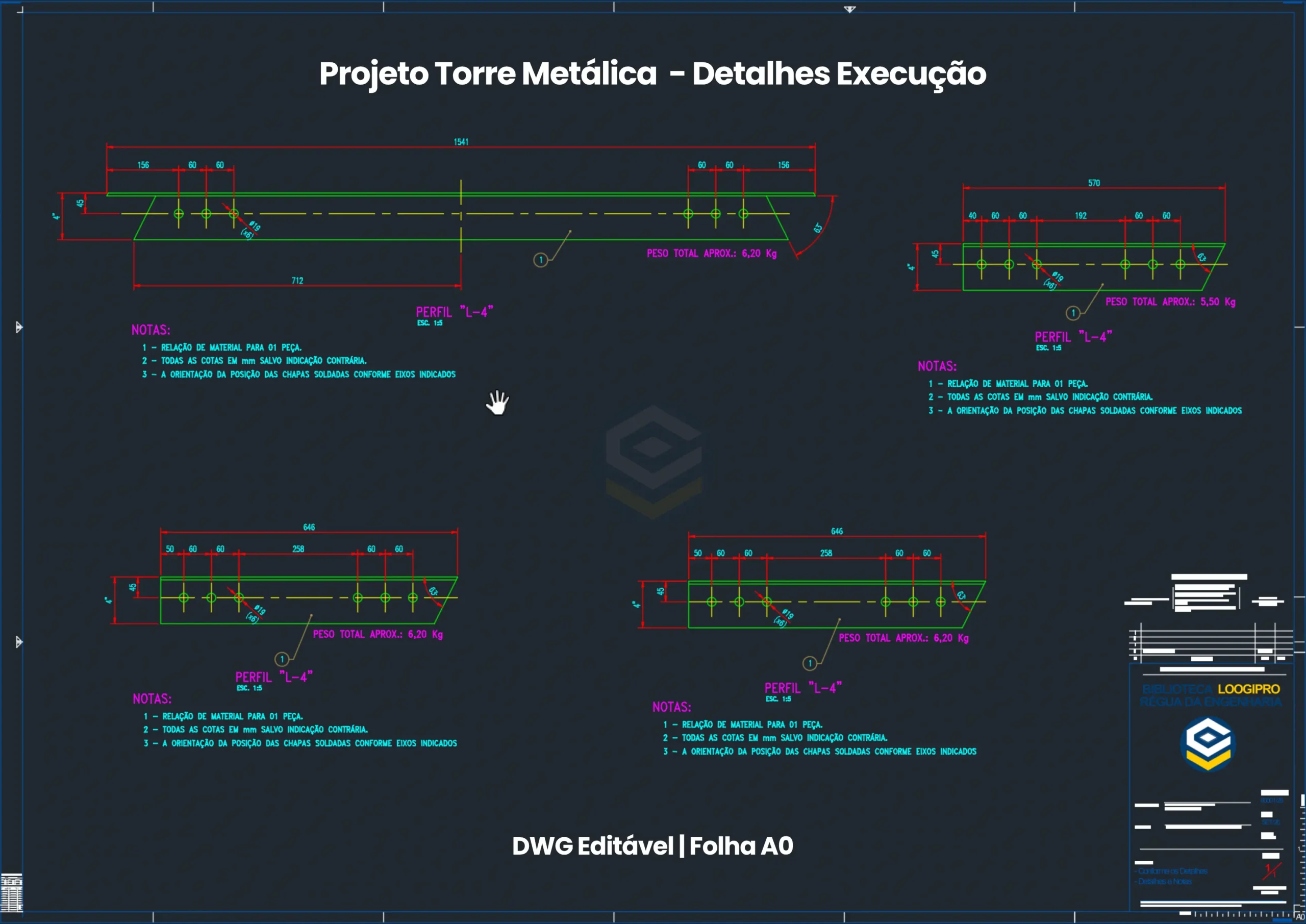

⚙️ Prancha 02 Executiva em DWG — Caldeiraria e Fabricação Individual: Detalhamento peça a peça dos perfis cantoneira “L-4” para contraventamento, cotas milimétricas de corte, chanfros nas pontas a 63°, furações industriais padronizadas Ø19 mm e indicação de pesos unitários calculados para corte e montagem fabril.
✨ Características Técnicas e Diferenciais
Coluna vertical com 38,15 metros (~38m) dimensionada para grandes unidades de armazenagem.
Área quadrada constante ideal para abrigar caixas de escada e suportar elevadores de grãos.
Emendas de montagem com talas usinadas e parafusos de alta resistência sem soldas em altura.
Subdivisão modular que respeita as dimensões de transporte rodoviário convencional em carretas.
Estrutura otimizada para máxima rigidez com racionalização no consumo de aço estrutural.
Prancha 02 completa com cotas milimétricas, chanfros a 63° e furações padronizadas Ø19 mm.
Projetada para instalação de escadas com patamares e linhas de vida para trabalho em altura.
Arquivo aberto compatível com versões AutoCAD 2013 até 2026, BricsCAD e ZWCAD.
Arquivo limpo e autônomo sem blocos corrompidos ou dependências externas.
Acesso instantâneo ao arquivo compactado em formato .zip logo após o pagamento.
📊 Por que escolher a Torre Metálica para Escada e Elevador de Grãos da Loogipro?
Porque conceber uma torre metálica de quase 40 metros de altura submetida a ventos severos e esforços de tração de elevadores de canecas requer dezenas de horas de modelagem, detalhamento de nós e compatibilização de furações. Um erro em uma chapa de nó (gusset) ou no ângulo de chanfro das cantoneiras paralisa a montagem com guindaste na obra, gerando custos diários altíssimos de locação e atraso na entrega da planta.
O arquivo entrega a solução estrutural integrada e validada:
BASE DE ANCORAGEM (CORTE C1-C1) → MÓDULO 1 (7980 MM) → MÓDULO 2 (12000 MM) → MÓDULO 3 (12000 MM) → MÓDULO 4 (4170 MM) → EMENDAS COM TALAS DE JUNÇÃO (1:7,5) → CALDEIRARIA DETALHADA → PRANCHAS DWG
Com este projeto em DWG, sua caldeiraria ou departamento de engenharia economiza semanas de detalhamento mecânico, partindo de uma estrutura testada, robusta e modular.
⚠️ Observação Técnica Importante
Este arquivo consiste em um projeto técnico de referência e apoio ao fabricante e calculista estrutural e não substitui a responsabilidade técnica do profissional legalmente habilitado para o dimensionamento específico das fundações de concreto armado, verificação da velocidade básica do vento (V0) no local da obra e emissão de ART/RRT de fabricação e montagem.
O cálculo dos blocos de fundação com base nas características geotécnicas do solo (laudo de sondagem SPT) e a adaptação das fixações específicas de elevadores de canecas ou escadas são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 8800:2024, ABNT NBR 6123, NR-12, NR-35 e ABNT NBR 6492.
Pronto para iniciar a fabricação da sua torre metálica com precisão técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Estruturas Metálicas e Armazenagem de Grãos disponíveis na nossa biblioteca. Combine esta torre com nossos elevadores de canecas, redlers transportadores e silos metálicos da Loogipro.
📚 Sobre a Biblioteca Loogipro
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia civil, estruturas metálicas, caldeiraria pesada e infraestrutura agroindustrial, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em torres treliçadas, elevadores de canecas, transportadores de arraste (redlers), galpões industriais e fundações civis, disponibilizando folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais técnicos em PDF, proporcionando máxima produtividade no cotidiano de escritórios e fábricas.
Sua avaliação técnica apoia outros engenheiros e industriais a escolherem projetos confiáveis. Deixe seu comentário após o download!
⚡ Destaques Rápidos — Resumo Executivo
| O que é | Projeto executivo estrutural e de caldeiraria de Torre Metálica para Escada e Elevador de Grãos (Industrial Steel Tower 38m) autoportante com altura de 38150 mm. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) nativo compatível com versões 2013+ e pranchas executivas em PDF vetorizado prontas para fabricação. Download imediato. |
| Referências técnicas | ABNT NBR 8800:2024 (estruturas de aço), ABNT NBR 6123 (vento em edificações), NR-12 e NR-35 (trabalho em altura). |
| O que inclui | Prancha 01: Elevações gerais de 38150 mm, base de ancoragem C1-C1, nós DET. D1 a D4 e emendas ampliadas 1:7,5 (C2-C2 e C3-C3) · Prancha 02: Caldeiraria detalhada de cantoneiras L-4 com chanfros a 63° e furações Ø19 mm. |
| Geometrias atendidas | Torre autoportante de seção quadrada 3000 mm x 3000 mm constante, altura de 38150 mm (~38m) dividida em 4 módulos (7980 mm, 12000 mm, 12000 mm e 4170 mm) com peso de 18655,20 kg. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala real 1:1) com pranchas em escalas técnicas normatizadas para corte térmico, usinagem e caldeiraria. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de altura total, reconfiguração de contraventamentos, adaptação de patamares para escadas e carimbo do fabricante. |
| Saídas geradas | Desenhos vetoriais limpos prontos para corte térmico CNC (plasma/laser), guilhotina, furadeira radial/CNC e montagem em caldeiraria pesada. |
| Para quem | Fabricantes de estruturas metálicas, caldeirarias industriais, montadoras de silos, armazéns graneleiros, terminais portuários e escritórios de engenharia estrutural. |
| Importante | O projeto atua como referência técnica estrutural executiva. As fundações civis de concreto armado, laudos de solo e emissão de ART/RRT de fabricação e montagem competem ao profissional habilitado local. |
