O preço original era: R$679.87.R$479.87O preço atual é: R$479.87.
| 📦 Modelo | Projeto Executivo de Unidade de Beneficiamento de Grãos – Planta Completa em DWG (Grain Processing Plant Detailed CAD Project – Complete Layout in DWG) |
| 📐 Parâmetros | Planta geral completa de terminal agroindustrial: moega rodoviária para descarregamento rápido, galpão de máquinas de pré-limpeza e secador industrial, bateria de silos metálicos cilíndricos, torres com elevadores de canecas, tulha de carregamento e galerias de descarga |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Pranchas Executivas em PDF (Folhas A0) prontas para plotagem |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 6492 (representação de projetos de arquitetura), ABNT NBR 6118:2023 (estruturas de concreto), ABNT NBR 6122:2022 (fundações), ABNT NBR 6123:2023 (vento) e ABNT NBR 8800:2024 (estruturas de aço) |
| 🏗️ Configuração | Complexo agroindustrial completo de pós-colheita em fluxo contínuo: recepção por moega rodoviária, limpeza/secagem mecanizada, estocagem em silos metálicos verticais e transbordo por tulhas elevadas |
| 📥 Inclui | 📐 Planta baixa geral de implantação, cortes longitudinais completos da linha de silos e secador, cortes transversais com moega e poço do elevador, traçado de transportadores (redlers), carimbo técnico Loogipro e notas autorais (Lei 9.610/1998) |
| 🚦 Verificações | Compatibilização espacial completa entre estruturas civis e maquinário eletromecânico, fluxo viário sem cruzamentos para bitrens e carretas, e pranchas A0 vetorizadas em escala 1:1 |
| 🏢 Aplicação | Engenheiros civis, engenheiros mecânicos, projetistas agroindustriais, cooperativas agrícolas, cerealistas, fabricantes de silos e construtoras de obras agroindustriais |
| ⚠️ Escopo | O Projeto Executivo de Unidade de Beneficiamento de Grãos fornece a concepção geométrica, funcional e espacial integrada de referência. Não inclui memória de cálculo estrutural fino personalizada para o solo, sondagens SPT nem emissão de ART/RRT de execução |
O Projeto Executivo de Unidade de Beneficiamento de Grãos (Grain Processing Plant Detailed CAD Project) é uma documentação técnica e executiva de alta complexidade desenvolvida em AutoCAD (.dwg) para engenheiros projetistas de infraestrutura agroindustrial, calculistas civis e mecânicos, cooperativas e construtoras do agronegócio. Projetado para integrar todas as etapas operacionais de recepção, limpeza, secagem, armazenagem e expedição de cereais a granel, o material resolve a interface global do terminal: a moega de grãos rodoviária profunda, o galpão de pré-limpeza com secadora industrial, a bateria de silos metálicos cilíndricos, as torres com elevador de canecas e a tulha de expedição rodoviária rápida.
Totalmente compatibilizado com os critérios normativos das normas ABNT NBR 6118:2023 (Projeto de Estruturas de Concreto), ABNT NBR 6122:2022 (Fundações), ABNT NBR 6123:2023 (Forças Devidas ao Vento em Edificações), ABNT NBR 8800:2024 (Estruturas de Aço) e ABNT NBR 6492, este conjunto viabiliza a implantação confiável do Projeto Executivo de Unidade de Beneficiamento de Grãos. O pacote reúne planta baixa geral de implantação cotada, cortes longitudinais detalhados em pranchas A0 evidenciando alturas de maquinários e cortes transversais com geometria de poços rebaixados e moegas.
Desenvolver um complexo de armazenagem e beneficiamento de grãos exige absoluta harmonia entre as obras civis pesadas enterradas (túneis, poços de elevadores e bases de concreto) e a superestrutura mecânica (silos metálicos, secadores, passarelas e redlers). Este projeto soluciona a integração contínua das linhas de transporte sem estrangulamentos ou interferências de nível, garantindo corredores ergonômicos de manutenção e circulação de caminhões biarticulados no pátio. Modelado nativamente em AutoCAD, com layers padronizados e cotas métricas reais, este arquivo em DWG elimina retrabalhos de compatibilização e acelera o cronograma da obra.
O Projeto Executivo de Unidade de Beneficiamento de Grãos (Grain Processing Plant Detailed CAD Project) estrutura a malha civil, mecânica e logística do terminal através de três núcleos operacionais integrados:
💡 Vantagens Técnicas: A compatibilização prévia entre a moega, os elevadores de canecas, o secador e a bateria de silos em DWG nativo evita quebras em canteiro, previne erros de cota nas torres metálicas e fornece aos calculistas civis e mecânicos as diretrizes espaciais exatas prontas para dimensionamento.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Planta Baixa Geral e Implantação (Master Layout) | Implantação com eixos globais, coordenadas da moega rodoviária, galpão de pré-limpeza, bateria de silos metálicos, tulhas de expedição e vias de circulação de carretas. |
| Cortes Longitudinais Completos (Longitudinal Sections) | Cortes verticais cotados demonstrando o alinhamento de topo dos silos metálicos, torres de sustentação, altura útil do secador industrial e perfil dos elevadores de canecas. |
| Cortes Transversais — Moega e Poço (Cross Sections) | Geometria da caixa subterrânea da moega, inclinação de taludes, poço rebaixado do pé do elevador (boot pit), túnel de descarga e tulha elevada de expedição. |
| Setor de Máquinas e Pré-Limpeza | Arranjo físico interno do pavilhão técnico com locação de máquinas de limpeza, balanças de fluxo, painéis de controle e tubulações de exaustão de pó. |
| Malha de Redlers e Transportadores | Traçado em planta e elevação das passarelas superiores de distribuição de grãos e túneis subterrâneos para retomada de fundo por gravidade. |
| Blocos e Legenda Técnica | Organização rigorosa de layers por cor e espessura gráfica, carimbo oficial da Loogipro e notas de proteção de direitos autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O arranjo do Projeto Executivo de Unidade de Beneficiamento de Grãos atende com precisão às severas exigências mecânicas de obras agroindustriais pesadas:
A alta rentabilidade de uma planta de grãos depende da velocidade e segurança nas rotinas de fluxo contínuo:

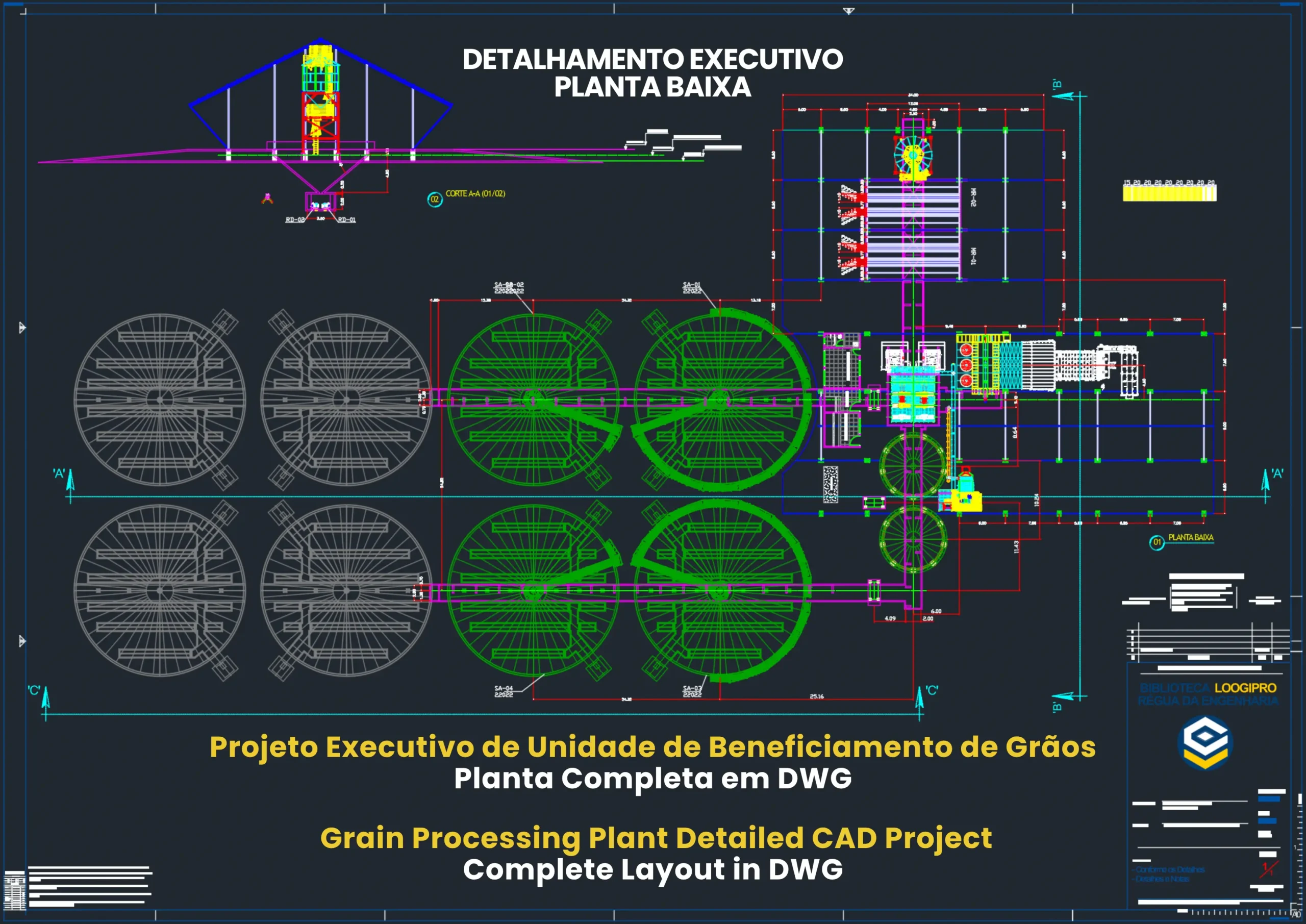

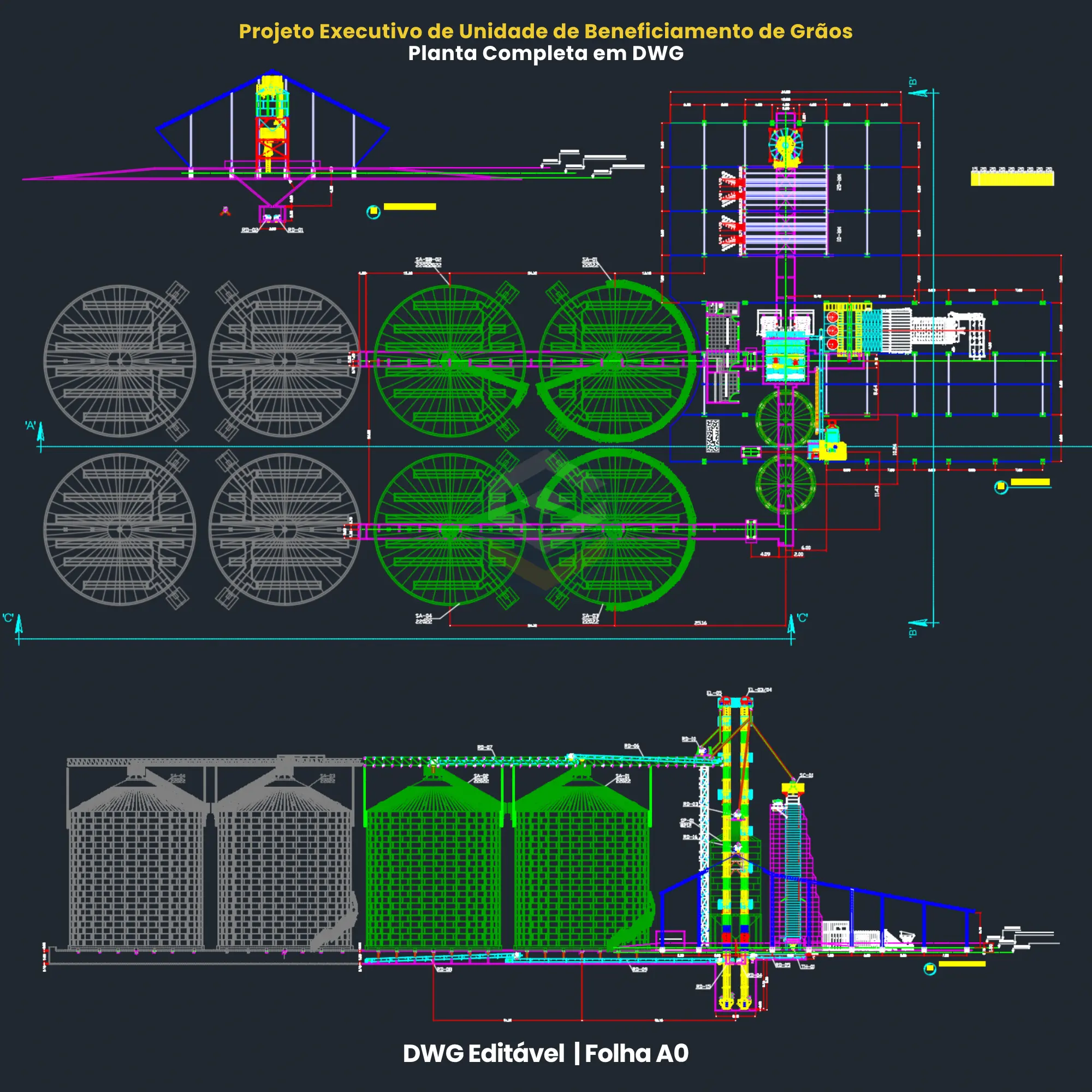

📐 Prancha Executiva A0 — Planta Baixa Geral e Implantação (DWG): Arranjo cotado do complexo agroindustrial com locação da moega rodoviária, galpão de máquinas e pré-limpeza, bateria de silos metálicos cilíndricos, eixos viários para caminhões e carimbo normatizado em escala 1:1.

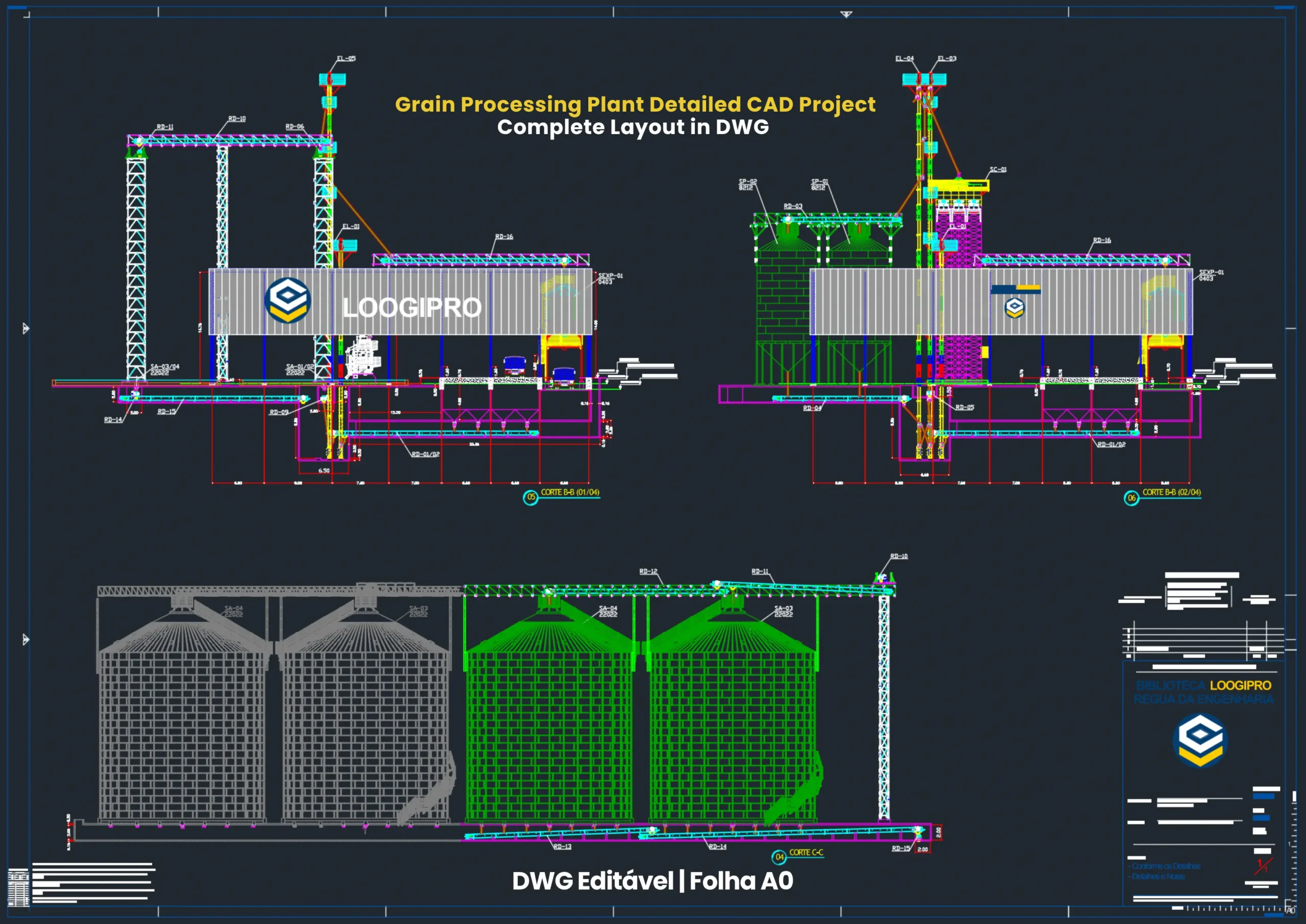

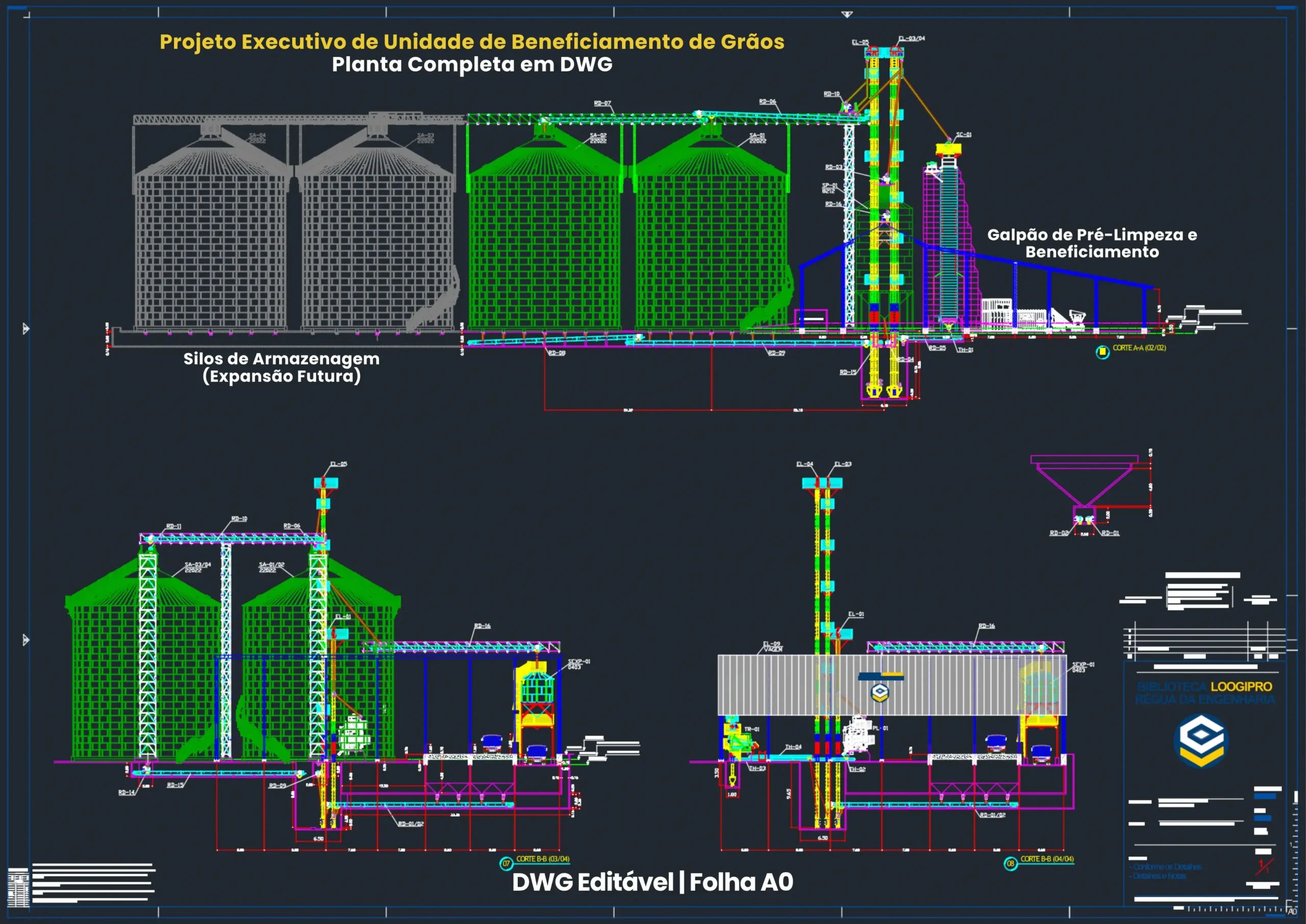

🏗️ Prancha Executiva A0 — Cortes Longitudinais do Complexo (DWG): Seção vertical detalhando o perfil dos silos metálicos, altura útil dos elevadores de canecas, secadora industrial de grãos, passarelas de manutenção superiores e túneis inferiores.
⚙️ Prancha Executiva A0 — Cortes Transversais Técnicos (DWG): Detalhamento em corte da moega de grãos para caminhões, poço enterrado do pé do elevador (boot pit), túnel de concreto e estrutura elevada da tulha de carregamento rápido.
Porque modelar do zero uma unidade completa de beneficiamento e armazenagem exige meses de compatibilização entre os fabricantes de silos metálicos, secadores, sistemas de transporte contínuo e a engenharia civil enterrada. Um desalinhamento entre a moega, o pé do elevador e a galeria subterrânea inviabiliza o fluxo mecânico da safra.
O arquivo entrega a solução geométrica integrada e validada:
MOEGA RODOVIÁRIA → ELEVADOR DE CANECAS → PRÉ-LIMPEZA E SECADOR → SILOS METÁLICOS → TÚNEIS DE DESCARGA → TULHA DE EXPEDIÇÃO → PRANCHAS A0
Com este projeto em DWG, sua equipe técnica economiza semanas de modelagem, partindo de uma referência executiva sólida já testada na engenharia agroindustrial.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.
A determinação da capacidade de suporte do solo (sondagem SPT), a definição de fundações profundas ou superficiais, o dimensionamento detalhado de armaduras de concreto e a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico no canteiro.
Normas técnicas de referência: ABNT NBR 6118:2023, ABNT NBR 6122:2022, ABNT NBR 6123:2023, ABNT NBR 8800:2024 e ABNT NBR 6492.
Pronto para acelerar a execução do seu terminal de grãos com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Silos Graneleiros e Beneficiamento disponíveis na nossa biblioteca. Combine este projeto executivo com nossas fundações circulares e memórias de cálculo da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma disponibiliza soluções completas em galpões industriais, armazéns graneleiros, silos e fundações pesadas, reunindo ferramentas de cálculo aplicadas em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto executivo completo de Projeto Executivo de Unidade de Beneficiamento de Grãos (Grain Processing Plant Detailed CAD Project) integrando moega, galpão de pré-limpeza, secador, silos metálicos e tulha. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e pranchas executivas em Folha A0 vetorizadas em PDF. Download imediato. |
| Palavras-chave SEO | Projeto Executivo de Unidade de Beneficiamento de Grãos · Grain Processing Plant Detailed CAD Project · Silos Metálicos · Moega de Grãos · Elevador de Canecas · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 6118:2023 (concreto), ABNT NBR 6122:2022 (fundações), ABNT NBR 6123:2023 (vento), ABNT NBR 8800:2024 (aço) e ABNT NBR 6492. |
| O que inclui | Planta de implantação geral cotada · Cortes longitudinais de topo a fundo · Cortes transversais com moega e poço do elevador · Malha de transportadores · Galpão de pré-limpeza · Folhas A0 configuradas. |
| Geometrias atendidas | Terminal completo de beneficiamento com moega para carretas, secador industrial, bateria de silos metálicos e circuito contínuo de transportadores. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com pranchas em Folha A0 configuradas para plotagem técnica. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de cotas, inclusão de novos silos, reposicionamento de torres e carimbo institucional do cliente. |
| Saídas geradas | Desenhos vetoriais limpos prontos para licenciamento ambiental, aprovação de crédito rural/financiamento e compatibilização estrutural. |
| Para quem | Engenheiros civis, arquitetos industriais, cooperativas agrícolas, cerealistas, fabricantes de equipamentos e montadoras agroindustriais. |
| Importante | O projeto atua como referência geométrica e espacial. As cargas de solo, sondagem SPT, dimensionamento fino de armaduras e emissão de ART/RRT são de responsabilidade do profissional local habilitado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva, cuja aplicação em canteiro de obras deve ser validada por profissional de engenharia qualificado com emissão de ART/RRT local.
Consulte nossas políticas institucionais:
Acesse: 💻 Biblioteca Loogipro
Consultoria: 📞 (64) 99955-6585 | 📧 engenharia@loogipro.com
Suporte: 📧 suporte@loogipro.com
