🔎 O que é o Detalhamento Estrutural de Pilares e Painéis de Parede para Armazém Graneleiro?

O Detalhamento Estrutural de Pilares e Painéis de Parede para Armazém Graneleiro (Grain Warehouse Columns and Wall Panels) organiza os elementos de sustentação e contenção perimetral através de três núcleos operacionais integrados:

• 1. Pilares de Inércia Variável (Tapered Concrete Columns): Colunas de concreto armado com seção alargada na base engastada, dimensionadas geometricamente para resistir aos elevados momentos fletores provocados pelo empuxo horizontal da pilha de grãos e vento.
• 2. Painéis de Parede de Contenção (Precast / Cast-in-place Wall Panels): Placas horizontais de contenção que funcionam como muros de arrimo contínuos, transmitindo a carga de empuxo dos grãos com rigidez diretamente para os pilares.
• 3. Consolos e Interfaces com a Cobertura Metálica (Corbels & Roof Connections): Detalhamento geométrico de consoles curtos no topo dos pilares para apoio das tesouras metálicas da cobertura, com indicação de chumbadores e placas de base.

💡 Vantagens Técnicas: A compatibilização prévia entre o pilar trapezoidal, as ranhuras de encaixe dos painéis e os consoles em DWG nativo evita quebras em canteiro, assegura a estanqueidade dos fechamentos e entrega ao calculista as bases de formas prontas para o dimensionamento de armaduras.

📊 Pranchas, Detalhes e Módulos Integrados no Arquivo DWG

O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.

🏗️ Concepção Estrutural: Empuxo Lateral de Grãos, Momentos Fletores e Engaste na Base

O arranjo do Detalhamento Estrutural de Pilares e Painéis de Parede para Armazém Graneleiro atende com rigor aos severos requisitos mecânicos impostos pelo confinamento de grãos:

• Inércia Variável Otimizada: pilares projetados com maior largura na base engastada, concentrando a rigidez onde o diagrama de momento fletor do empuxo de grãos atinge seu valor máximo;
• Estabilidade sob Carga Assimétrica: geometria concebida para resistir a condições operacionais críticas, como armazém carregado apenas em um dos lados ou processo de esvaziamento rápido;
• Distribuição Eficiente de Tensões: painéis de arrimo desenhados para trabalhar em flexão horizontal, transferindo as pressões ativas da massa estocada de forma equilibrada aos pilares;
• Rigidez contra Forças de Vento: combinação estrutural entre pilar e parede que contribui diretamente para o contraventamento transversal global da edificação.

🔩 Painéis de Parede, Encaixes e Interface com a Superestrutura

A eficiência na montagem de um armazém graneleiro depende da precisão milimétrica dos encaixes entre concreto e aço:

• Encaixes Precisos nos Pilares: ranhuras longitudinais com folgas técnicas para inserção guiada dos painéis pré-moldados, reduzindo o tempo de grua no canteiro;
• Apoio Seguro de Coberturas Metálicas: consolos curtos projetados com capacidade geométrica para receber as placas de assentamento e chumbamento das tesouras metálicas;
• Estanqueidade de Finos e Umidade: disposição das juntas planejada para impedir a saída de grãos finos (milho/soja) e a infiltração de água pluvial pelas paredes;
• Facilidade de Fabricação: formas modulares que facilitam a concretagem seja em usinas de pré-moldados ou em pistas de moldagem no próprio canteiro de obras.

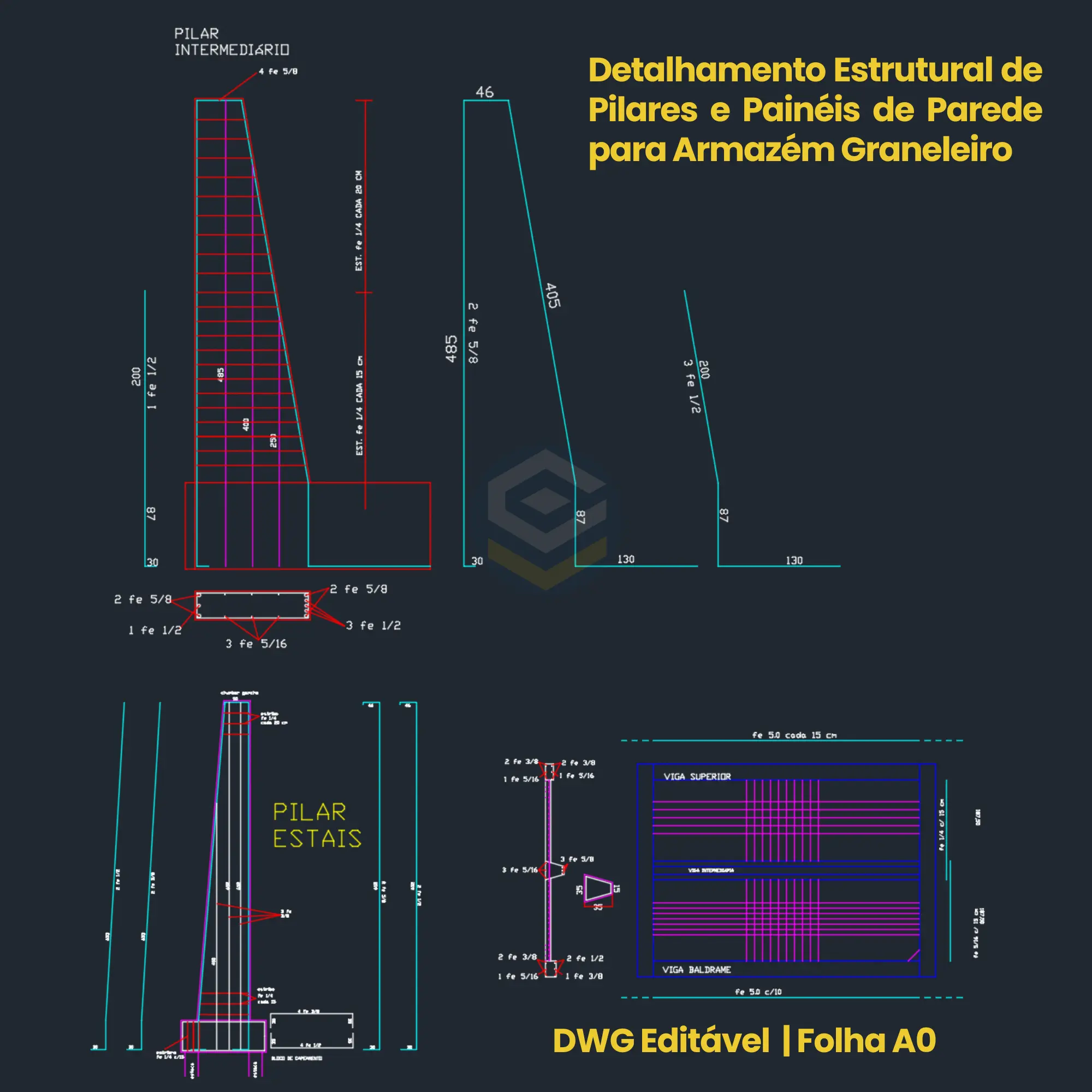

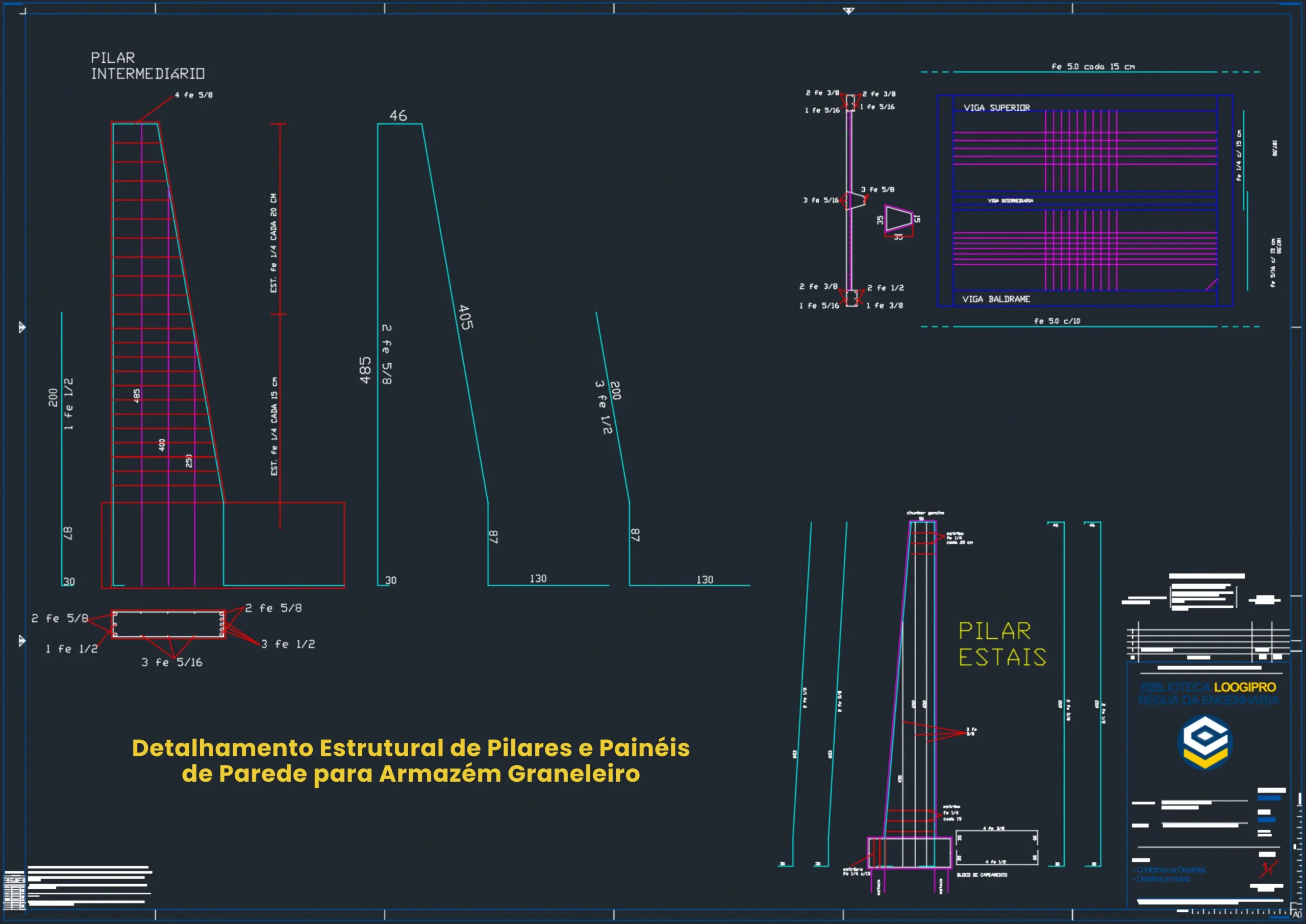

📐 Prancha Executiva A0 — Detalhamento Estrutural de Pilares e Painéis de Parede (DWG): Arranjo cotado com elevação dos pilares de seção variável para contenção de grãos, consolos curtos de topo para apoio da cobertura metálica, cortes transversais de formas, detalhes dos painéis de fechamento e carimbo técnico normatizado em escala 1:1.

✨ Características Técnicas e Diferenciais

📊 Por que escolher o Detalhamento Estrutural de Pilares e Painéis de Parede para Armazém Graneleiro da Loogipro?

Porque projetar do zero elementos estruturais para contenção de grãos a granel exige o dimensionamento fino de pilares sob fortíssimos momentos fletores de base e a modulação exata de painéis pré-moldados. Um erro na geometria do consolo ou na folga dos painéis pode inviabilizar a montagem e gerar trincas graves na parede durante a primeira safra.

O arquivo entrega a solução geométrica integrada e validada:

LOCAÇÃO DE EIXOS → FORMAS DOS PILARES → DETALHAMENTO DE PAINÉIS → CONSOLOS DE APOIO → ENCAIXES ESTRUTURAIS → PRANCHA A0

Com este projeto em DWG, sua equipe técnica economiza dezenas de horas de modelagem, partindo de uma referência executiva sólida já testada na engenharia agroindustrial.

⚠️ Observação Técnica Importante

Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.

A determinação da capacidade de suporte do solo (sondagem SPT), o dimensionamento detalhado das armaduras de aço (ferragem de cálculo) para os esforços locais, bem como a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico local.

Normas técnicas de referência: ABNT NBR 6118:2023, ABNT NBR 9062, ABNT NBR 6123:2023 e ABNT NBR 8800:2024.

Pronto para acelerar a execução dos pilares e painéis com segurança técnica? O download é imediato após a confirmação do pagamento.
