| 📦 Modelo | Projeto Arquitetônico de Armazém Graneleiro 100x30m com Casa de Máquinas — DWG (Architectural Design for 100x30m Grain Warehouse with Machinery Room DWG) |
| 📐 Parâmetros | Complexo horizontal de 3.000 m² (dimensões de 100 x 30 metros livres), planta baixa cotada com nave de armazenagem, bloco conjugado para casa de máquinas e processamento, corte transversal com pé-direito livre e fachada longitudinal completa |
| 🧰 Formato | Arquivo AutoCAD (.dwg) editável compatível com versões 2013+ e Prancha Executiva em PDF pronta para plotagem |
| 💻 Software | AutoCAD (versões 2013 a 2026), BricsCAD, ZWCAD, GstarCAD ou qualquer plataforma CAD com suporte nativo a arquivos .dwg |
| 📚 Referências | ABNT NBR 6492 (representação de projetos de arquitetura), normas de segurança industrial, circulação para tráfego pesado e critérios agroindustriais de estocagem de grãos |
| 🏗️ Configuração | Terminal graneleiro horizontal de grande porte: nave livre de 100 metros com vão estrutural de 30 metros, setor técnico integrado para casa de máquinas, transportadores de arraste, elevadores e áreas de transbordo rápido |
| 📥 Inclui | 📐 Planta baixa cotada geral (100x30m), planta de arranjo da casa de máquinas, corte esquemático evidenciando o pé-direito da nave, elevação da fachada principal, carimbo técnico Loogipro e notas de direitos autorais (Lei 9.610/1998) |
| 🚦 Verificações | Setorização funcional de fluxo contínuo de grãos, modulação de eixos para estruturas metálicas ou pré-moldadas, compatibilização espacial da casa de máquinas e prancha executiva configurada em escala real |
| 🏢 Aplicação | Engenheiros civis, arquitetos industriais, consultores agroindustriais, tradings, cerealistas, cooperativas agrícolas e fabricantes de estruturas metálicas pesadas |
| ⚠️ Escopo | O Projeto Arquitetônico de Armazém Graneleiro 100x30m fornece o arranjo arquitetônico e funcional de referência. Não inclui memória de cálculo estrutural detalhada de pilares/tesouras, laudos de solo (SPT) nem emissão de ART/RRT de execução |
O Projeto Arquitetônico de Armazém Graneleiro 100x30m (Architectural Design for 100x30m Grain Warehouse with Machinery Room DWG) é uma documentação técnica e executiva desenvolvida em AutoCAD (.dwg) voltada para engenheiros, arquitetos industriais, consultores agroindustriais, escritórios de projetos e construtoras do agronegócio. Projetado para suportar grandes capacidades estáticas de estocagem de cereais a granel (soja, milho, trigo), o projeto soluciona a organização física e operacional de um complexo de 3.000 m² de área coberta, integrando a ampla nave longitudinal (100 metros de extensão por 30 metros de vão livre) à casa de máquinas e processamento anexa.
Totalmente alinhado às diretrizes da norma ABNT NBR 6492 (Representação de Projetos de Arquitetura) e aos preceitos operacionais das normas ABNT NBR 6118:2023 e ABNT NBR 8800:2024 para estruturas agroindustriais, o material fornece uma base geométrica rigorosa para o Projeto Arquitetônico de Armazém Graneleiro 100x30m. O conjunto reúne planta baixa com disposição modular de pórticos a cada vão estrutural, detalhamento da casa de máquinas com eixos para equipamentos de transbordo, corte esquemático evidenciando o gabarito livre vertical para o talude da pilha de grãos e a fachada longitudinal completa.
Projetar uma planta de armazenagem plana de grande escala com 100 metros de extensão e vão livre de 30 metros exige uma compatibilização espacial perfeita entre a capacidade de tombamento da pilha de grãos e o maquinário de carga de topo e fundo. Este projeto soluciona o acoplamento direto entre a nave e a casa de máquinas, garantindo que transportadores superiores (redlers de carregamento) e inferiores (galerias de descarregamento) operem de forma contínua e sem estrangulamentos físicos. Desenvolvido nativamente em AutoCAD, com layers organizados por pesos gráficos e cotas métricas reais, este projeto em DWG elimina interferências espaciais e acelera a execução da obra.
O Projeto Arquitetônico de Armazém Graneleiro 100x30m (100x30m Grain Warehouse with Machinery Room) organiza a infraestrutura civil e logística de grandes volumes de grãos através de três núcleos funcionais integrados:
💡 Vantagens Técnicas: A compatibilização prévia entre a nave de 100 metros, a casa de máquinas e os cortes de cume em DWG nativo evita quebras em canteiro, assegura folga para manutenção dos transportadores de arraste e fornece aos projetistas de estruturas metálicas e concreto armado a exata modulação dos eixos estruturais.
| Vista / Prancha | O que ela detalha e apresenta |
|---|---|
| Planta Baixa Geral 100x30m (Floor Plan) | Geometria completa da nave com 3.000 m², modulação de pilares ao longo dos 100 metros, vãos de portas industriais e acessos de manobra para veículos de carga. |
| Setor da Casa de Máquinas (Machinery Layout) | Planta detalhada do bloco de transbordo, nichos operacionais para os pés de elevadores, passagens de esteiras transportadoras e salas de controle elétrico. |
| Cortes Transversais e Longitudinais (Cross Sections) | Secções verticais com cotas de pé-direito livre, altura do cume, inclinação do telhado e folga técnica para a passarela do transportador superior. |
| Fachada Longitudinal (Longitudinal Elevation) | Vista externa cotada ao longo dos 100 metros do armazém, indicando modulação de venezianas de ventilação natural, fechamento metálico e portões. |
| Blocos e Legenda Técnica | Organização estruturada de layers por cor e espessura, carimbo institucional da Loogipro e notas de proteção de direitos autorais (Lei 9.610/98). |
O projeto foi integralmente construído em escala real (1:1) em AutoCAD, sem dependência de blocos anônimos ou vínculos de planilhas externas, garantindo total liberdade de edição e impressão.
O arranjo do Projeto Arquitetônico de Armazém Graneleiro 100x30m foi concebido para atender às exigências mecânicas e logísticas de armazenagem horizontal a granel:
A produtividade de um terminal graneleiro depende da fluidez com que a casa de máquinas alimenta o armazém:

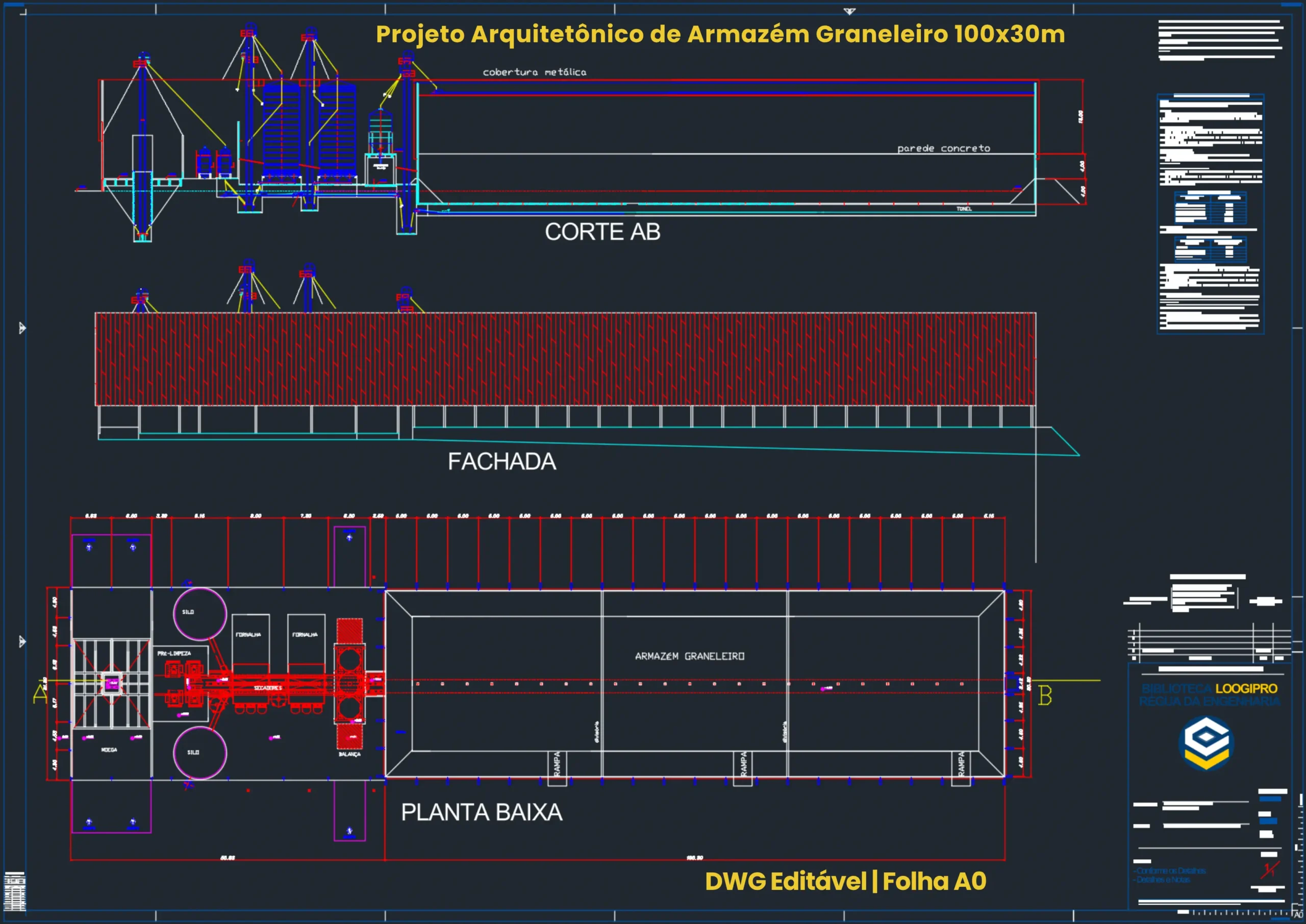

📐 Prancha Arquitetônica Executiva (Desenho em DWG): Arranjo completo cotado com planta baixa do armazém graneleiro de 100x30m (3.000m²), setor integrado de casa de máquinas e processamento, corte transversal técnico com gabarito de altura, fachada longitudinal e carimbo normatizado em escala 1:1.
Porque modelar do zero um armazém graneleiro de 100x30m exige compatibilizar alturas de transportadores superiores, modulação de pórticos de grande vão e a complexa integração com a casa de máquinas de transbordo. Qualquer descompasso na altura do cume ou na passagem de esteiras inviabiliza o carregamento da unidade.
O arquivo entrega a solução geométrica integrada e validada:
PLANTA BAIXA 100X30M → CASA DE MÁQUINAS → CORTE DE PÉ-DIREITO → FACHADA LONGITUDINAL → PRANCHA EXECUTIVA
Com este projeto em DWG, sua equipe técnica economiza dezenas de horas de desenho técnico, partindo de uma base sólida e testada na agroindústria.
Este arquivo consiste em um projeto técnico de referência e apoio ao projetista e não substitui a responsabilidade técnica do profissional legalmente habilitado para o cálculo estrutural específico, projetos complementares e execução da obra.
A determinação da capacidade de suporte do solo (sondagem SPT), o dimensionamento das fundações e superestruturas metálicas ou de concreto, bem como a emissão da respectiva ART (Anotação de Responsabilidade Técnica) ou RRT são de responsabilidade exclusiva do engenheiro responsável técnico local.
Normas técnicas de referência: ABNT NBR 6492, ABNT NBR 6118:2023 e ABNT NBR 8800:2024.
Pronto para acelerar a execução do seu armazém graneleiro com segurança técnica? O download é imediato após a confirmação do pagamento.
📁 Descubra outros projetos de Armazenagem e Galpões disponíveis na nossa biblioteca. Combine este detalhamento com os projetos de cálculo e modelos 3D da Loogipro.
A Loogipro disponibiliza uma biblioteca exclusiva de projetos e arquivos técnicos voltados para engenharia mecânica, estruturas metálicas e agroindústria, desenvolvida por engenheiros para engenheiros.
A plataforma reúne soluções completas em galpões industriais, armazéns graneleiros, silos e fundações pesadas, reunindo folhas de cálculo em Excel (.xlsx), projetos executivos em DWG, modelagens 3D em SolidWorks e memoriais descritivos em PDF, proporcionando máxima agilidade e conformidade técnica no cotidiano de escritórios e montadoras.
| O que é | Projeto arquitetônico e funcional de Projeto Arquitetônico de Armazém Graneleiro 100x30m (Architectural Design for 100x30m Grain Warehouse) integrando nave de 3.000 m², casa de máquinas, cortes e fachada. |
| Formato | Arquivo digital editável em AutoCAD (.dwg) compatível com versões 2013+ e prancha executiva em PDF vetorizado. Download imediato. |
| Palavras-chave SEO | Projeto Arquitetônico de Armazém Graneleiro 100x30m · armazém graneleiro 100x30m · casa de máquinas · AutoCAD DWG. |
| Referências técnicas | ABNT NBR 6492 (representação arquitetônica) e normas técnicas para edificações industriais e de armazenagem agrícola. |
| O que inclui | Planta baixa geral cotada de 100x30m · Layout do bloco da casa de máquinas · Corte transversal com alturas e inclinação do telhado · Fachada longitudinal completa · Layers padronizados. |
| Geometrias atendidas | Nave retangular de 100 metros por 30 metros livres (3.000 m²), adaptável a estruturas em pórticos metálicos ou pilares de concreto armado pré-moldado. |
| Estrutura dos arquivos | DWG nativo estruturado em Model Space (escala 1:1) com prancha técnica configurada para plotagem. |
| Entradas / Edição | Totalmente desbloqueado no AutoCAD: ajuste de cotas, deslocamento de eixos, portas industriais e carimbo institucional do cliente. |
| Saídas geradas | Desenhos vetoriais limpos prontos para apresentação a investidores, licenciamento da obra e orientação do cálculo estrutural. |
| Para quem | Engenheiros civis, arquitetos industriais, cooperativas agropecuárias, tradings de grãos e empresas de estruturas metálicas. |
| Importante | O projeto atua como referência geométrica e arquitetônica. O cálculo estrutural, sondagem SPT e recolhimento de ART/RRT de execução são de responsabilidade do profissional local contratado. |
Ao adquirir este material digital na Loogipro, o cliente declara estar ciente de que se trata de uma base técnica de referência executiva, cuja aplicação em canteiro de obras deve ser validada por profissional de engenharia qualificado com emissão de ART/RRT local.
